(2) Remove the two nuts that secure the hood ajar

switch bracket to the left fender inner shield (Fig. 4).

(3) Remove the hood ajar switch bracket from the

studs on the left fender inner shield.

REMOVAL - HOOD AJAR SWITCH STRIKER

(1) Unlatch and open the hood.
(2) Using a trim stick or another suitable wide

flat-blade tool, gently pry the hood ajar switch striker
away from the inner hood panel reinforcement far
enough to disengage the three integral retainers from
their mounting holes (Fig. 5).

(3) Remove the hood ajar switch striker from the

inner hood panel reinforcement.

INSTALLATION - HOOD AJAR SWITCH

(1) Position the hood ajar switch into the hole in

the mounting bracket (Fig. 3).

(2) Reconnect the left headlamp and dash wire

harness connector for the hood ajar switch to the
switch connector receptacle.

(3) From the top of the hood ajar switch mounting

bracket, use hand pressure to press the switch down-
ward into the mounting bracket until the latch tabs
lock it into place.

(4) Reconnect the battery negative cable.
(5) Close and latch the hood.

INSTALLATION - HOOD AJAR SWITCH
BRACKET

(1) Position the hood ajar switch bracket onto the

studs on the left fender inner shield (Fig. 4).

(2) Install and tighten the two nuts that secure

the hood ajar switch bracket to the left fender inner
shield. Tighten the nuts to 11.8 N·m (105 in. lbs.).

(3) Reinstall the hood ajar switch into the mount-

ing bracket. (Refer to 8 - ELECTRICAL/VEHICLE
THEFT

SECURITY/HOOD

AJAR

SWITCH

-

INSTALLATION).

INSTALLATION - HOOD AJAR SWITCH
STRIKER

(1) Position the hood ajar switch striker to the

inner hood panel reinforcement (Fig. 5).

(2) Align the three integral retainers of the hood

ajar switch striker with their mounting holes in the
inner hood panel reinforcement.

(3) Using hand pressure, firmly press the hood

ajar switch striker against the inner hood panel rein-
forcement until all of the striker retainers are fully
engaged in their mounting holes.

(4) Close and latch the hood.

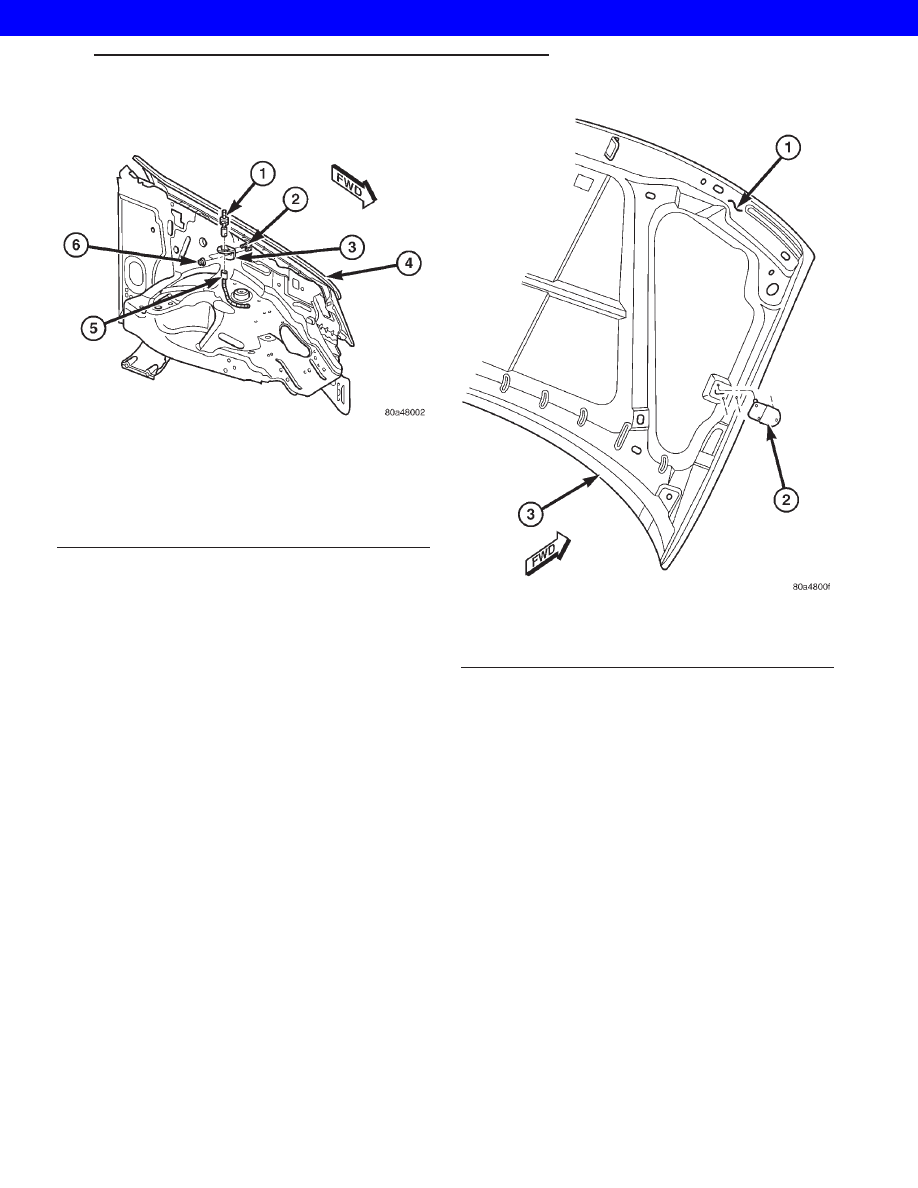

Fig. 4 Hood Ajar Switch

1 - SWITCH
2 - STUD (2)
3 - BRACKET
4 - FENDER
5 - CONNECTOR
6 - NUT (2)

Fig. 5 Hood Ajar Switch Striker

1 - REINFORCEMENT
2 - STRIKER
3 - HOOD

WG

VEHICLE THEFT SECURITY

8Qs - 7

HOOD AJAR SWITCH (Continued)

2001 JEEP GRAND CHEROKEE

2001 JEEP GRAND CHEROKEE

WIRING

TABLE OF CONTENTS

page

page

WIRING DIAGRAM INFORMATION. . . . . . 8Wa-01-1
COMPONENT INDEX . . . . . . . . . . . . . . . . . 8Wa-02-1
POWER DISTRIBUTION . . . . . . . . . . . . . . 8Wa-10-1
JUNCTION BLOCK. . . . . . . . . . . . . . . . . . . 8Wa-12-1
GROUND DISTRIBUTION . . . . . . . . . . . . . 8Wa-15-1
BUS COMMUNICATIONS . . . . . . . . . . . . . 8Wa-18-1
CHARGING SYSTEM . . . . . . . . . . . . . . . . . 8Wa-20-1
STARTING SYSTEM . . . . . . . . . . . . . . . . . 8Wa-21-1
FUEL/IGNITION SYSTEM . . . . . . . . . . . . . 8Wa-30-1
TRANSMISSION CONTROL SYSTEM . . . . 8Wa-31-1
VEHICLE SPEED CONTROL . . . . . . . . . . . 8Wa-33-1
ANTILOCK BRAKES. . . . . . . . . . . . . . . . . . 8Wa-35-1
VEHICLE THEFT SECURITY SYSTEM . . . . 8Wa-39-1
INSTRUMENT CLUSTER . . . . . . . . . . . . . . 8Wa-40-1
HORN/CIGAR LIGHTER/POWER OUTLET . 8Wa-41-1
AIR CONDITIONING-HEATER . . . . . . . . . . 8Wa-42-1
AIRBAG SYSTEM . . . . . . . . . . . . . . . . . . . 8Wa-43-1
INTERIOR LIGHTING. . . . . . . . . . . . . . . . . 8Wa-44-1

BODY CONTROL MODULE . . . . . . . . . . . . 8Wa-45-1
AUDIO SYSTEM . . . . . . . . . . . . . . . . . . . . 8Wa-47-1
REAR WINDOW DEFOGGER. . . . . . . . . . . 8Wa-48-1
OVERHEAD CONSOLE. . . . . . . . . . . . . . . . 8Wa-49-1
FRONT LIGHTING . . . . . . . . . . . . . . . . . . . 8Wa-50-1
REAR LIGHTING . . . . . . . . . . . . . . . . . . . . 8Wa-51-1
TURN SIGNALS. . . . . . . . . . . . . . . . . . . . . 8Wa-52-1
WIPERS. . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-53-1
TRAILER TOW. . . . . . . . . . . . . . . . . . . . . . 8Wa-54-1
POWER WINDOWS. . . . . . . . . . . . . . . . . . 8Wa-60-1
POWER DOOR LOCKS . . . . . . . . . . . . . . . 8Wa-61-1
POWER MIRRORS . . . . . . . . . . . . . . . . . . 8Wa-62-1
POWER SEATS . . . . . . . . . . . . . . . . . . . . . 8Wa-63-1
POWER SUNROOF . . . . . . . . . . . . . . . . . . 8Wa-64-1
SPLICE INFORMATION . . . . . . . . . . . . . . . 8Wa-70-1
CONNECTOR PIN-OUTS . . . . . . . . . . . . . . 8Wa-80-1
CONNECTOR/GROUND LOCATIONS . . . . . 8Wa-90-1
SPLICE LOCATIONS . . . . . . . . . . . . . . . . . 8Wa-95-1
