Note the etched number on the face of the pinion

gear head (–1, –2, 0, +1, +2, etc.). The numbers rep-
resent thousands of an inch deviation from the stan-
dard. If the number is negative, add that value to the
required thickness of the depth shims. If the number
is positive, subtract that value from the thickness of
the depth shim. If the number is 0 no change is nec-
essary.

PINION GEAR DEPTH VARIANCE

Original Pinion

Gear Depth

Variance

Replacement Pinion Gear Depth Variance

2

4

2

3

2

2

2

1

0

+1

+2

+3

+4

+4

+0.008

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

+3

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

+2

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

+1

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

0

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

1

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

2

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

3

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

4

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

0.008

PINION DEPTH MEASUREMENT

Measurements are taken with pinion bearing cups

and pinion bearings installed in the housing. Take
measurements with Pinion Gauge Set and Dial Indi-
cator C-3339 (Fig. 3).

(1) Assemble Pinion Height Block 6739, Pinion

Block 6735 and rear pinion bearing onto Screw 6741
(Fig. 3).

(2) Insert assembled height gauge components,

rear bearing and screw into the housing through pin-
ion bearing cups (Fig. 4).

(3) Install front pinion bearing and Cone-nut 6740

hand tight (Fig. 3).

(4) Place Arbor Disc 6732 on Arbor D-115-3 in posi-

tion in the housing side bearing cradles (Fig. 5).
Install differential bearing caps on Arbor Discs and
tighten cap bolts to 41 N·m (30 ft. lbs.).

NOTE: Arbor Discs 6732 has different step diame-
ters to fit other axles. Choose proper step for axle
being serviced.

(5) Assemble Dial Indicator C-3339 into Scooter

Block D-115-2 and secure set screw.

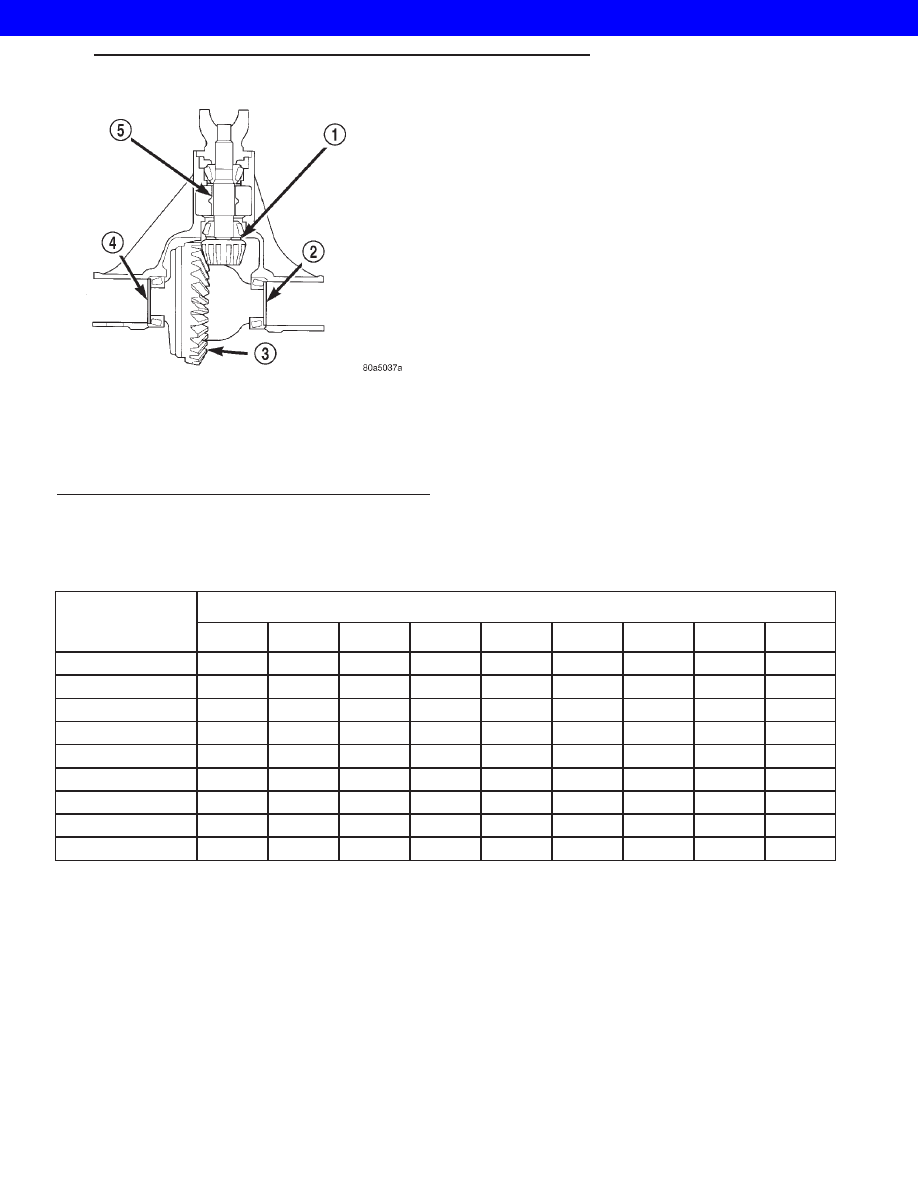

Fig. 2 Adjustment Shim Locations

1 - PINION GEAR DEPTH SHIM/OIL BAFFLE
2 - DIFFERENTIAL BEARING SHIM
3 - RING GEAR
4 - DIFFERENTIAL BEARING SHIM
5 - COLLAPSIBLE SPACER

WG

REAR AXLE - 198RBI

3s - 21

REAR AXLE - 198RBI (Continued)

2001 JEEP GRAND CHEROKEE

(6) Place Scooter Block/Dial Indicator in position

in the housing so dial probe and scooter block are
flush against the rearward surface of the pinion
height block (Fig. 3). Hold scooter block in place and

zero the dial indicator face to the pointer. Tighten
dial indicator face lock screw.

(7) With scooter block still in position against the

pinion height block, slowly slide the dial indicator
probe over the edge of the pinion height block.

(8) Slide the dial indicator probe across the gap

between the pinion height block and the arbor bar
with the scooter block against the pinion height block
(Fig. 6). When the dial probe contacts the arbor bar,
the dial pointer will turn clockwise. Bring dial
pointer back to zero against the arbor bar, do not
turn dial face. Continue moving the dial probe to the
crest of the arbor bar and record the highest reading.
If the dial indicator can not achieve the zero reading,
the rear bearing cup or the pinion depth gauge set is
not installed correctly.

(9) Select a shim/oil baffle equal to the dial indica-

tor reading plus the pinion depth variance number
etched in the face of the pinion (Fig. 1). For example,
if the depth variance is –2, add +0.002 in. to the dial
indicator reading.

DIFFERENTIAL

Differential side bearing preload and gear backlash

is achieved by selective shims positioned behind the
differential side bearing cones. The proper shim
thickness can be determined using slip-fit Dummy
Bearings D-348 in place of the differential side bear-
ings and a Dial Indicator C-3339. Before proceeding
with the differential bearing preload and gear back-
lash measurements, measure the pinion gear depth
and prepare the pinion for installation. Establishing
proper pinion gear depth is essential to establishing
gear backlash and tooth contact patterns. After the

Fig. 3 Pinion Gear Depth Gauge Tools

1 - DIAL INDICATOR - C-3339
2 - ARBOR - D-115-3
3 - PINION HEIGHT BLOCK - 6739
4 - CONE - 6740
5 - SCREW - 6741
6 - PINION BLOCK - 6735
7 - SCOOTER BLOCK - D-115-2
8 - ARBOR DISC - 6732

Fig. 4 Pinion Height Block

1 - PINION BLOCK - 6735
2 - PINION HEIGHT BLOCK - 6739

Fig. 5 Gauge Tools In Housing

1 - ARBOR DISC - 6732
2 - PINION BLOCK - 6735
3 - ARBOR - D-115-3
4 - PINION HEIGHT BLOCK - 6739

3s - 22

REAR AXLE - 198RBI

WG

REAR AXLE - 198RBI (Continued)

2001 JEEP GRAND CHEROKEE

overall shim thickness to take up differential side
play is measured, the pinion is installed, and the
gear backlash shim thickness is measured. The over-
all shim thickness is the total of the dial indicator
reading and the preload specification added together.
The gear backlash measurement determines the
thickness of the shim used on the ring gear side of
the differential case. Subtract the gear backlash shim
thickness from the total overall shim thickness and
select that amount for the pinion gear side of the dif-
ferential (Fig. 7). Differential shim measurements
are performed with the spreader W-129-B removed.

PRELOAD SHIM SELECTION

NOTE: It is difficult to salvage the differential side
bearings during the removal procedure. Install
replacement bearings if necessary.

(1) Remove differential side bearings from differ-

ential case.

(2) Install ring gear on differential case and

tighten bolts to specification.

(3) Install Dummy Bearings D-348 on differential

case.

(4) Install differential case in the housing.
(5) Record the thickness of Dummy Shims 8107.

Insert the shims between the dummy bearings and
the differential housing (Fig. 8).

(6) Install the marked bearing caps in their correct

positions. Install and snug the bolts (Fig. 9).

(7) Using a dead-blow type hammer seat the differ-

ential dummy bearings to each side of the housing
(Fig. 10) and (Fig. 11).

(8) Thread Pilot Stud C-3288-B into rear cover bolt

hole below ring gear (Fig. 12).

(9) Attach a Dial Indicator C-3339 to pilot stud.

Position the dial indicator plunger on a flat surface
between the ring gear bolt heads (Fig. 12).

Fig. 6 Pinion Gear Depth Measurement

1 - ARBOR - 6732
2 - SCOOTER BLOCK - D-115-2
3 - DIAL INDICATOR - C-3339

Fig. 7 Adjustment Shim Locations

1 - PINION GEAR DEPTH SHIM/OIL BAFFLE
2 - DIFFERENTIAL BEARING SHIM
3 - RING GEAR
4 - DIFFERENTIAL BEARING SHIM
5 - COLLAPSIBLE SPACER

Fig. 8 SHIM POINT

1 - DUMMY SHIM - 8107
2 - AXLE HOUSING
3 - DIFFERENTIAL CASE
4 - DUMMY BEARINGS - D-348

WG

REAR AXLE - 198RBI

3s - 23

REAR AXLE - 198RBI (Continued)

2001 JEEP GRAND CHEROKEE

(10) Push and hold differential case to pinion gear

side of the housing and zero dial indicator (Fig. 13).

(11) Push and hold differential case to ring gear

side of the housing and record dial indicator reading
(Fig. 14).

(12) Add 0.152 mm (0.006 in.) to the zero end play

total. This new total represents the thickness of
shims to compress, or preload the new bearings when
the differential is installed.

(13) Rotate dial indicator out of the way on the

pilot stud.

(14) Remove differential case and dummy bearings

from the housing.

(15) Install the pinion gear in axle housing. Install

the pinion yoke and establish the correct pinion
rotating torque.

(16) Install differential case and Dummy Bearings

D-348 in the housing.

(17) Install a single dummy shim in the ring gear

side. Install bearing caps and tighten bolts snug.

Fig. 9 Tighten Bolts Holding

1 - BEARING CAP
2 - AXLE HOUSING
3 - DIFFERENTIAL CASE

Fig. 10 Seat Dummy Side Bearing

1 - MALLET
2 - AXLE HOUSING
3 - DIFFERENTIAL CASE

Fig. 11 Seat Dummy Side Bearing

1 - AXLE HOUSING
2 - MALLET
3 - DIFFERENTIAL CASE

Fig. 12 Differential Side play Measurement

1 - DIFFERENTIAL CASE
2 - AXLE HOUSING
3 - SPECIAL TOOL - C-3288-B
4 - SPECIAL TOOL - C-3339

3s - 24

REAR AXLE - 198RBI

WG

REAR AXLE - 198RBI (Continued)
