(5) Remove the power steering pump pulley from

the pump.

(6) Remove the power steering fluid supply hose

from the pump (Fig. 5).

(7) Remove the power steering fluid pressure line

from the pump (Fig. 5).

(8) Remove the steel vacuum supply line from the

rear of the power steering pump.

(9) Remove the power steering pump to mounting

bracket retaining bolts and remove the pump from
the vehicle.

INSTALLATION

WARNING: Power steering system fluid may be
contaminated with metal shavings, overheated or
improper fluid. All fluid should be drained from the
system. After any component replacement, system
should be flushed and filled with Mopar Power
Steering fluid, or equivalent.

(1) Position the pump in the pump mounting

bracket and install the retaining bolts. Torque the
bolts to 27 N·m (20 ft. lbs.).

(2) Install the steel vacuum supply line on the rear

of the power steering pump.

(3) Install the power steering fluid pressure line

on the pump (Fig. 6). Torque the nut to 24 N·m (18

ft. lbs.). Be certain the sealing o-ring is lubricated
and free of tears.

(4) Install the power steering fluid supply hose on

the pump (Fig. 6).

(5) Install the power steering pump pulley on the

pump. Torque the retaining bolts to 27 N·m (20 ft.
lbs.). Use the allen wrench to hold the pump from
rotating (Fig. 7).

(6) Install the accessory drive belt on the power

steering pump pulley (Fig. 8). Refer to Group 7, Cool-
ing System for the procedure.

(7) Install the intercooler outlet hose on the vehi-

cle (Fig. 9).

(8) Connect the negative battery cable.
(9) Fill the power steering fluid. Refer to - Power

Steering Pump Initial Operation - in this group for
the procedure.

POWER STEERING PUMP PULLEY

To service the power steering pump pulley. Refer to

the power steering pump removal and installation
procedure in this group. Since the pulley must be
removed to service the pump assembly, detailed
instructions are included in the pump procedure.

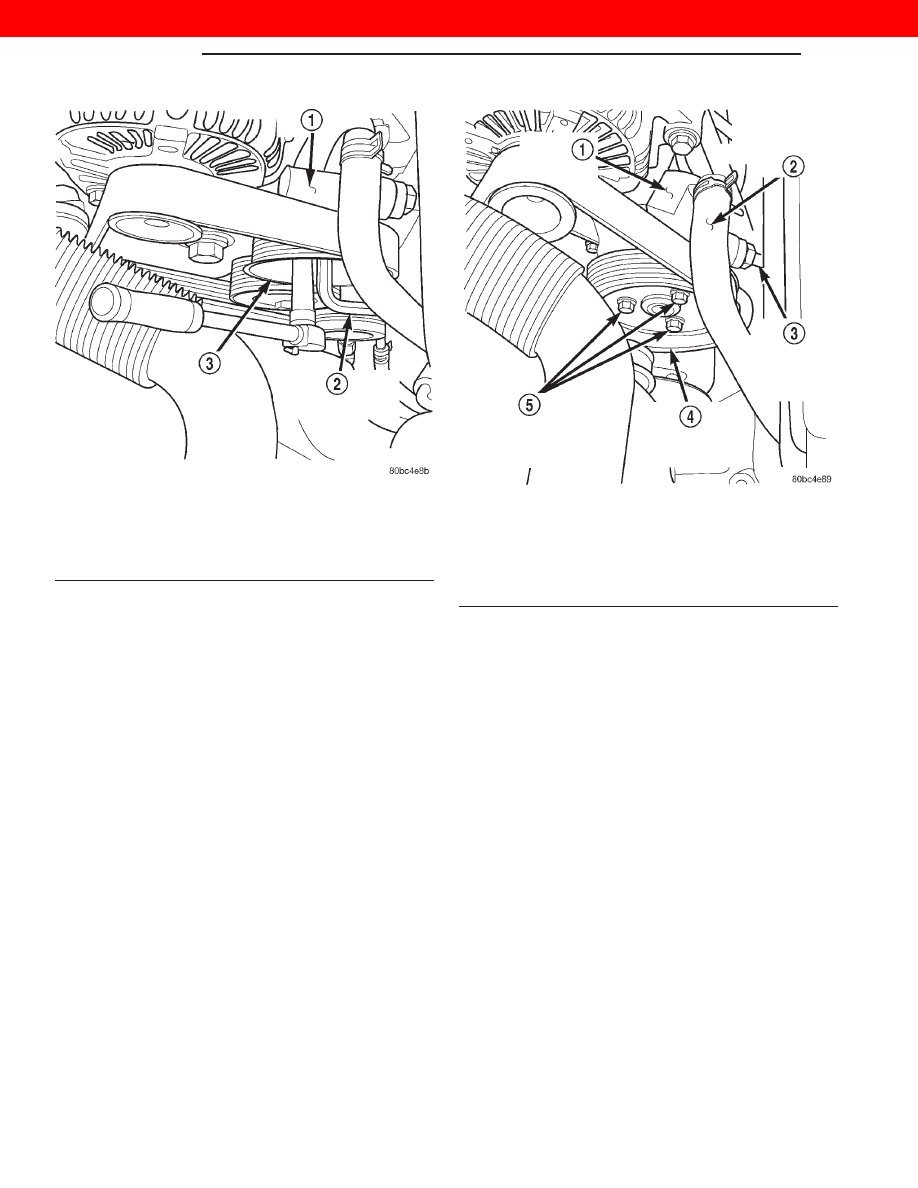

Fig. 4 Removing Power Steering Pump Pulley

Retaining Bolts

1 – POWER STEERING PUMP
2 – ALLEN WRENCH HOLDING PUMP CENTER SHAFT
3 – POWER STEERING PUMP PULLEY

Fig. 5 Power Steering Pump Position & Orientation

1 – POWER STEERING PUMP
2 – POWER STEERING FLUID SUPPLY HOSE
3 – POWER STEERING FLUID PRESSURE LINE
4 – POWER STEERING PUMP PULLEY
5 – POWER STEERING PUMP PULLEY RETAINING BOLTS

19 - 4

STEERING

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

Fig. 6 Power Steering Pump Position & Orientation

1 – POWER STEERING PUMP
2 – POWER STEERING FLUID SUPPLY HOSE
3 – POWER STEERING FLUID PRESSURE LINE
4 – POWER STEERING PUMP PULLEY
5 – POWER STEERING PUMP PULLEY RETAINING BOLTS

Fig. 7 Installing Power Steering Pump Pulley

1 – POWER STEERING PUMP
2 – ALLEN WRENCH HOLDING PUMP CENTER SHAFT
3 – POWER STEERING PUMP PULLEY

Fig. 8 Installing Accessory Drive Belt

1 – FAN SHROUD
2 – 1/2 DRIVE BAR
3 – AUTOMATIC BELT TENSIONER

Fig. 9 Diesel Engine Compartment

1 – INTERCOOLER INLET HOSE
2 – COOLANT RECOVERY HOSE
3 – REFRIGERANT LINE SUPPORT BRACKET
4 – INTERCOOLER OUTLET HOSE
5 – FAN SHROUD

WJ

STEERING

19 - 5

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

SPECIFICATIONS

TORQUE CHART

DESCRIPTION

TORQUE

Power steering pump mounting bolts . . . . . 27 N·m

(20 ft. lbs.)

Pump pressure line . . . . . . . . . . 24 N·m (18 ft. lbs.)
Pump pulley bolts . . . . . . . . . . . 27 N·m (20 ft. lbs.)

19 - 6

STEERING

WJ

2000 JEEP GRAND CHEROKEE
