(2) Check clearance between rotors (Fig. 125).

SPECIFICATIONS

ENGINE SPECIFICATIONS

DESCRIPTION

SPECIFICATIONS

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . 531 CIEW
Number of cylinders . . . . . . . . . . . . . . . . . . . . . . . 5
Bore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 mm
Stroke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 mm
Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3125cc
Injection order . . . . . . . . . . . . . . . . . . . . . 1-2-4-5-3
Compression ratio . . . . . . . . . . . . . . . . 21 : 1(+/0.5)
Gasket . . . . . . . . . . . . . . . . . . . . . . . . Asbestos free
Crankshaft
Front journal diameter
Nominal . . . . . . . . . . . . . . . . . . . 62.985-63.005 mm
-0.25 . . . . . . . . . . . . . . . . . . . . . . 62.735-62.755 mm
-0.125 . . . . . . . . . . . . . . . . . . . . . 62.860-62.880 mm
Front bearing diameter . . . . . . . . . . . . . . . . . . . . . .
Nominal . . . . . . . . . . . . . . . . . . . 63.043-63.088 mm
-0.25 . . . . . . . . . . . . . . . . . . . . . . 62.793-62.838 mm
-0.125 . . . . . . . . . . . . . . . . . . . . . 62.918-62.963 mm
Clearance between journal

and bearing: 0.038-0.103 mm

Center journal diameter
Nominal . . . . . . . . . . . . . . . . . . . 63.005-63.020 mm
-0.25 . . . . . . . . . . . . . . . . . . . . . . 62.755-62.770 mm
-0.125 . . . . . . . . . . . . . . . . . . . . . 62.880-62.895 mm
Center bearing diameter
Nominal . . . . . . . . . . . . . . . . . . . 63.050-63.093 mm
-0.25 . . . . . . . . . . . . . . . . . . . . . . 62.800-62.843 mm

DESCRIPTION

SPECIFICATIONS

-0.125 . . . . . . . . . . . . . . . . . . . . . 62.925-62.968 mm
Clearance between journal

and bearing: 0.030-0.088

Rear journal diameter
Nominal . . . . . . . . . . . . . . . . . . . 79.980-80.000 mm
-0.25 . . . . . . . . . . . . . . . . . . . . . . 79.730-79.750 mm
-0.125 . . . . . . . . . . . . . . . . . . . . . 79.855-79.875 mm
Rear bearing diameter
Nominal . . . . . . . . . . . . . . . . . . . 80.045-80.070 mm
-0.25 . . . . . . . . . . . . . . . . . . . . . . 79.795-79.820 mm
-0.125 . . . . . . . . . . . . . . . . . . . . . 79.920-79.945 mm
Clearance between journal

and bearing: 0.045-0.090

Wear limit: 0.200 mm
Connecting rod journal
Nominal . . . . . . . . . . . . . . . . . . . . . . 53.940-53.955
-0.25 . . . . . . . . . . . . . . . . . . . . . . 53.690-53.705 mm
-0.125 . . . . . . . . . . . . . . . . . . . . . 53.814-53.830 mm
Connecting rod bearing
Nominal . . . . . . . . . . . . . . . . . . . 53.977-54.016 mm
-0.25 . . . . . . . . . . . . . . . . . . . . . . 53.727-53.766 mm
-0.125 . . . . . . . . . . . . . . . . . . . . . 53.852-53.891 mm
Clearance between journal

and bearing: 0.022-0.076

Wear limit: 0.200 mm
Crankshaft end play
End play . . . . . . . . . . . . . . . . . . . . 0.080-0.280 mm
Adjustment . . . . . . . . . . . . . . . . . . Thrust washers
Thrust washers available: . . . . . . . . . 2.31-2.36 mm

2.41-2.46 mm
2.51-2.56 mm

Main bearing carriers
Internal diameter
Front . . . . . . . . . . . . . . . . . . . . . 67.025-67.050 mm
Center . . . . . . . . . . . . . . . . . . . . 66.670-66.687 mm
Rear . . . . . . . . . . . . . . . . . . . . . . 85.985-86.005 mm
Liners
Internal diameter . . . . . . . . . . . . 91.997-92.015 mm
Protrusion . . . . . . . . . . . . . . . . . . . . . 0.01-0.06 mm
Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . Shims
Available Shims: . . . . . . . . . . . . . . . . . . . . 0.15 mm

0.17 mm
0.20 mm
0.23 mm
0.25 mm

Cylinder head
Minimum thickness . . . . . . . . . . . . 89.95-90.05 mm
Gaskets thickness: . . . . 1.41 mm +/-0.08, 0 notches

. . . . . . . . . . . . . . . . . . . 1.61 mm +/-0.08, 1 notches
. . . . . . . . . . . . . . . . . . . 1.51 mm +/-0.08, 2 notches

End plates:
Height . . . . . . . . . . . . . . . . . . . . . . 89.92-90.00 mm

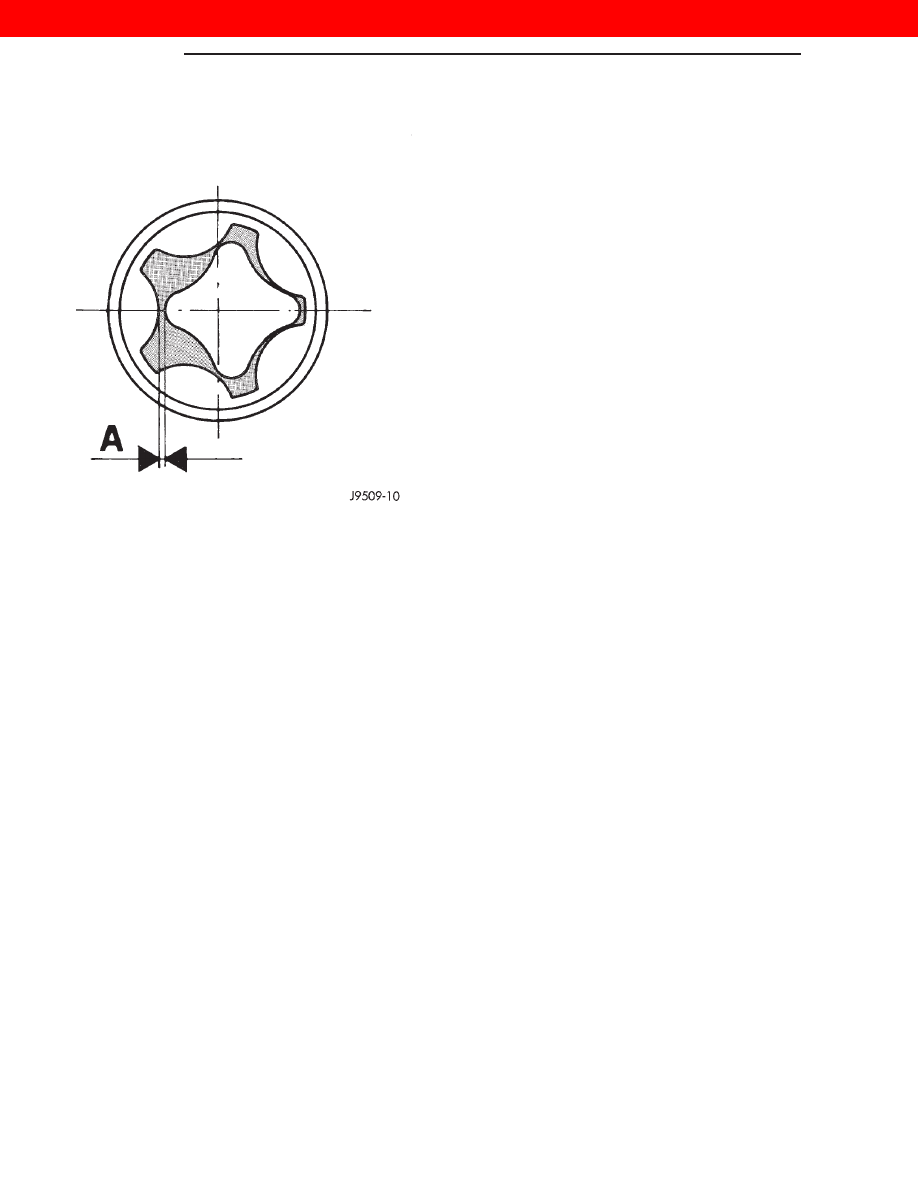

Fig. 125 Checking Rotor Clearance

9 - 62

ENGINE

WJ

CLEANING AND INSPECTION (Continued)

2000 JEEP GRAND CHEROKEE

DESCRIPTION

SPECIFICATIONS

Connecting rods
Weight (without the crank bearing): 966 grams
Small end bearing
Internal diameter
Minimum . . . . . . . . . . . . . . . . . . . . . . . 30.035 mm
Maximum . . . . . . . . . . . . . . . . . . . . . . . 30.050 mm
Crankshaft bearings
Standard internal diameter . . . . 53.977-54.016 mm
Pistons
Skirt diameter . . . . . . . . . . . . . . 91.918-91.932 mm
(measured at approximately 10 mm above the

bottom of the skirt).

Piston clearance . . . . . . . . . . . . . . . 0.065-0.083 mm
Top of piston to cylinder head . . . . . . 0.80-0.89 mm
Piston protrusion . . . . . . . . . . . 0.53-0.62 Fit gasket

. . . . . . . . . . . . . . . . . . . . . Number (1.41), 0 notches

. . . . . . . . . . . . . . . . . . . . . . . . . 0.73-0.82 Fit gasket

. . . . . . . . . . . . . . . . . . . . . Number (1.61), 1 notches

. . . . . . . . . . . . . . . . . . . . . . . . . 0.63-0.72 Fit gasket

. . . . . . . . . . . . . . . . . . . . . Number (1.51), 2 notches

Piston pins
Type . . . . . . . . . . . . . . . . . . . . . . . . . Fully floating
Pin diameter . . . . . . . . . . . . . . . 29.992-29.996 mm
Clearance . . . . . . . . . . . . . . . . . . . . 0.004-0.012 mm
Piston rings
Clearance in groove:

Top . . . . . . . . . . . . . . . . . . . . . . . 0.080-0.130 mm
Second . . . . . . . . . . . . . . . . . . . . 0.070-0.110 mm
Oil control . . . . . . . . . . . . . . . . . 0.040-0.080 mm

Fitted gap:

Top . . . . . . . . . . . . . . . . . . . . . . . . . 0.30-0.45 mm
Second . . . . . . . . . . . . . . . . . . . . . . 0.30-0.45 mm
Oil control . . . . . . . . . . . . . . . . . . . 0.25-0.50 mm

Camshaft
Journal diameter, front . . . . . . . . 53.495-53.51 mm

Bearing clearance . . . . . . . . . . . . 0.030-0.095 mm

Center . . . . . . . . . . . . . . . . . . . . . . 53.45-53.47 mm

Bearing clearance . . . . . . . . . . . . . . 0.07-0.14 mm

Rear . . . . . . . . . . . . . . . . . . . . . . . . 53.48-53.50 mm

Bearing clearance . . . . . . . . . . . . . . 0.04-0.11 mm

Tappets
Outside diameter . . . . . . . . . . . . 22.195-22.212 mm
Rocker gear

Shaft diameter . . . . . . . . . . . . . 21.979-22.00 mm

Bush internal diameter . . . . . . . 22.020-22.041 mm
Assembly clearance . . . . . . . . . . . . 0.020-0.062 mm
Valves
Intake valve:

Opens . . . . . . . . . . . . . . . . . . . . . . 26° B. T. D. C.
Closes . . . . . . . . . . . . . . . . . . . . . . 58° A. B. D. C.

Exhaust valve:

Opens . . . . . . . . . . . . . . . . . . . . . . 66° B. B. D. C.

Closes . . . . . . . . . . . . . . . . . . . . . . . . 36° A. T. D. C.

DESCRIPTION

SPECIFICATIONS

Face angle:

Intake . . . . . . . . . . . . . . . . . . . . . . . 55°30

8-55°408

Exhaust . . . . . . . . . . . . . . . . . . . . . 45°25

8-45°358

Head diameter:

Intake . . . . . . . . . . . . . . . . . . . . . 40.05-40.25 mm
Exhaust . . . . . . . . . . . . . . . . . . . . . 33.8-34.0 mm

Head stand down:

Intake . . . . . . . . . . . . . . . . . . . . . . 1.08-1.34 mm
Exhaust . . . . . . . . . . . . . . . . . . . . . 0.99-1.25 mm

Stem diameter:

Intake . . . . . . . . . . . . . . . . . . . . . 7.940-7.960 mm
Exhaust . . . . . . . . . . . . . . . . . . . 7.922-7.940 mm

Clearance in guide:

Intake . . . . . . . . . . . . . . . . . . . . . 0.040-0.075 mm
Exhaust . . . . . . . . . . . . . . . . . . . 0.060-0.093 mm

Valve guide
Inside diameter . . . . . . . . . . . . . . . . . 8.0-8.015 mm
Fitted height . . . . . . . . . . . . . . . . . . . . 13.5-1.4 mm
Valve springs
Free length . . . . . . . . . . . . . . . . . . . . . . . 44.65 mm
Fitted length . . . . . . . . . . . . . . . . . . . . . . . 38.6 mm
Load at fitted length . . . . . . . . . . . . . . 34 +/-6% Kg
Load at top of lift . . . . . . . . . . . . . . . 92.5 +/- 4% Kg
Number of coils . . . . . . . . . . . . . . 5.33 Valve timing
Lubrication
System pressure at 4000 rev/min . 3.5 to 5.0 bar (oil

at 90-100°C)

Pressure relief valve opens . . . . . . . . . . . . 6.84 bar
Pressure relief valve spring

— free length . . . . . . . . . . . . . . . . . . . . 57.5 mm

Oil pump:

Outer rotor end float . . . . . . . . . 0.030-0.107 mm
Inner roter end float . . . . . . . . . . 0.030-0.107 mm
Outer rotor to body diam.

clearance . . . . . . . . . . . . . . . . . . 0.130-0.230 mm

Rotor body to drive gear clearance . . . . . . . . . . . . . .
(pump not fitted) . . . . . . . . . . . . . . . . 0.30-0.50 mm

TORQUE SPECIFICATIONS

DESCRIPTION

TORQUE

Adaptor Plate to Block
Nuts (6) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 N·m
Automatic Belt Tensioner to Block
Bolts (2) . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 N·m
Automatic Belt Tensioner to Mounting Bracket
Bolt (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 N·m
Generator bracket
Mounting bolts (10 mm) . . . . . . . . . . . . . . . 47 N·m
Mounting bolts (12 mm) . . . . . . . . . . . . . . . 83 N·m
Generator
Mounting bolt . . . . . . . . . . . . . . . . . . . . . . . 47 N·m
Camshaft thrust plate
Bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 N·m

WJ

ENGINE

9 - 63

SPECIFICATIONS (Continued)

2000 JEEP GRAND CHEROKEE

DESCRIPTION

TORQUE

Connecting rod
Mounting bolt . . . . . . . . . . . . . . . . . . 29.5 N·m +60°
Crankshaft bearing
Carrier screw . . . . . . . . . . . . . . . . . . . . . . . 44 N·m
Crankshaft pulley
Locknut . . . . . . . . . . . . . . . . . . . . . . . . . . . 196 N·m
Crossmember
Bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 N·m
Diesel delivery
Union nut . . . . . . . . . . . . . . . . . . . . . . . . . . 19 N·m
EGR valve
To intake manifold . . . . . . . . . . . . . . . . . . . 27 N·m
EGR tube
To EGR valve . . . . . . . . . . . . . . . . . . . . . . . 27 N·m
Engine mounts
Engine support bracket . . . . . . . . . . . . . . . . 61 N·m
Support Cushion . . . . . . . . . . . . . . . . . . . . . 47 N·m
Support cushion bracket bolts . . . . . . . . . . . 54 N·m
Support cushion bracket stud nuts . . . . . . . 41 N·m
Support Cushion through bolt . . . . . . . . . . . 65 N·m
Exhaust down pipe
To turbocharger . . . . . . . . . . . . . . . . . . . . . . 32 N·m
Exhaust heat shield
Screws . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 N·m
Exhaust manifold collar
Mounting nut . . . . . . . . . . . . . . . . 24.5 to 29.5 N·m
Exhaust manifold
Mounting nut . . . . . . . . . . . . . . . . . . . . . . . 32 N·m
Fan drive
To fan hub . . . . . . . . . . . . . . . . . . . . . . . . . . 56 N·m
Flexplate adapter hub to crankshaft
Bolts . . . . . . . . . . . . . 1st 50 N·m2nd 20 N·m + 75°
Flexplate to adapter hub
Bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 N·m
Front timing cover
Bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 N·m
Fuel filter
Nuts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 N·m
Glow plug
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 N·m
Idler pulley
Bolt (left hand thread) . . . . . . . . . . . . . . . . 47 N·m
Injection pump fuel lines
Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 N·m
Injection pump gear
Lock nut . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 N·m
Injection pump
Mounting nut . . . . . . . . . . . . . . . . . . . . . . 27.5 N·m
Injector
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . 68.5 N·m
Intake manifold
Mounting nut . . . . . . . . . . . . . . . . . . . . . . 32.5 N·m

DESCRIPTION

TORQUE

Main bearing oil delivery
Union . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 N·m
Water hose to cylinder head
Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 to 10 N·m
Oil cooler adaptor
Bolt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 N·m
Oil feed line
For rocker arms . . . . . . . . . . . . . . . . . . . . . 12 N·m
To block . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 N·m
To vacuum pump . . . . . . . . . . . . . . . . . . . . . 15 N·m
Oil filter
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 N·m
Oil filter adapter
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . 46.6 N·m
Oil filter base
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . 46.6 N·m
Oil pan
Mounting bolts . . . . . . . . . . . . . . . . . . . . . . 13 N·m
Oil pickup tube
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 N·m
Oil pump
Mounting screw . . . . . . . . . . . . . . . . . . . . . . 27 N·m
Oil sump drain plug
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 N·m
Power steering pressure hose
Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 N·m
Power steering pulley
Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 N·m
Rear crankshaft bearing carrier Allen Bolts
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 N·m
Rocker cover
Bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 N·m
Rocker mounting
Lock Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 N·m
Steering pump
Bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 N·m
Turbocharger
Mounting nuts . . . . . . . . . . . . . . . . . . . . . 32.5 N·m
Turbocharger
Oil delivery fitting . . . . . . . . . . . . . . . . . . 27.5 N·m
Turbocharger oil drain
Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.8 N·m
Vacuum pump
Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 N·m
Water manifold
Bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 N·m
Water pump pulley
Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 N·m

9 - 64

ENGINE

WJ

SPECIFICATIONS (Continued)

2000 JEEP GRAND CHEROKEE

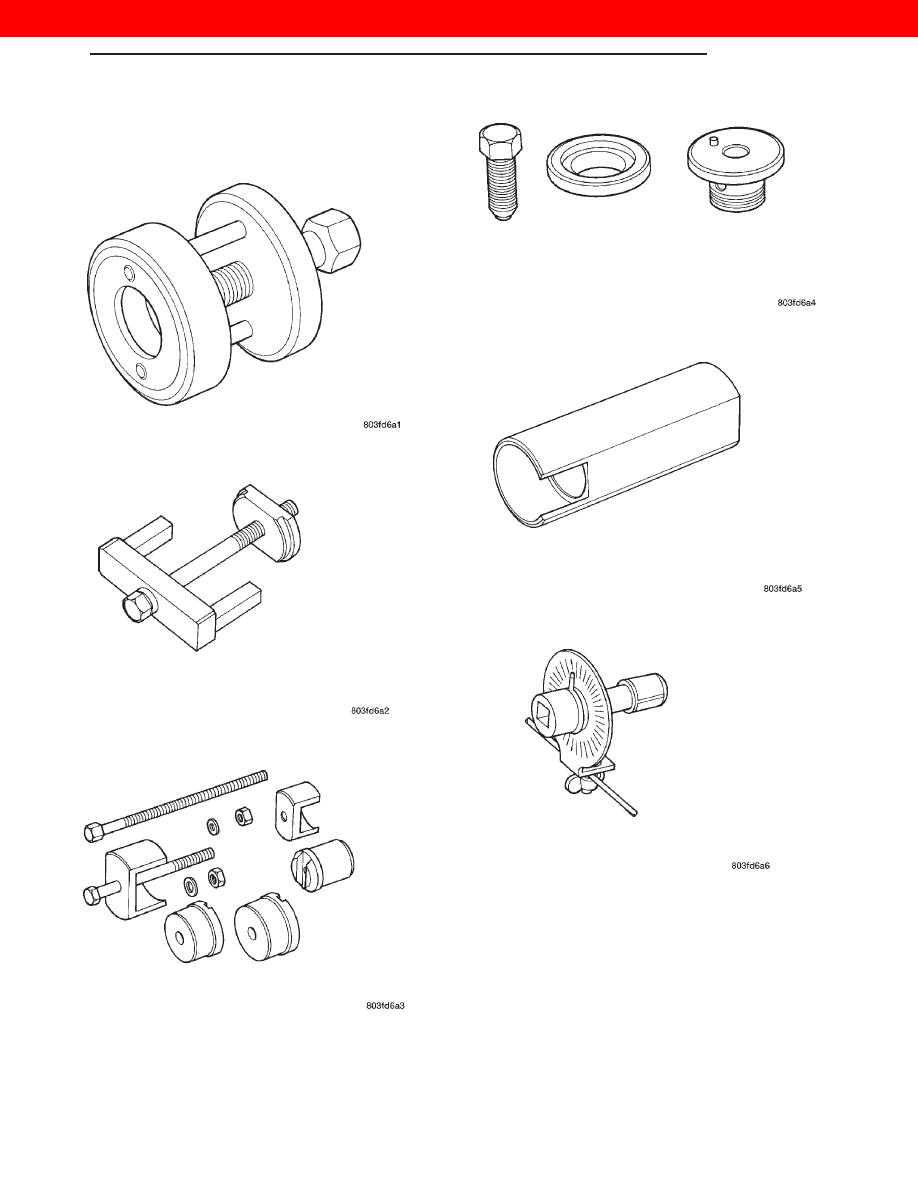

SPECIAL TOOLS

SPECIAL TOOLS

Crankshaft Pulley and Gear Remover VM.1000A

Cylinder Liner Puller VM.1001

Crankshaft Bearing Remover/Replacer VM.1002

Injection Pump Puller and Gear retainer VM.1003

Crankshaft Remover/Installer Sleeve VM.1004

Torque Angle Gauge VM.1005

WJ

ENGINE

9 - 65

2000 JEEP GRAND CHEROKEE
