DRIVER DOOR MODULE C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P95 20OR

MIRROR HORIZONTAL DRIVER

2

C118 20BK/WT

MIRROR HEATER GROUND

3

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

4

P69 20GY

MIRROR SENSOR GROUND

5

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

6

C117 20BK

MIRROR HEATER 12VOLT SUPPLY

7

P91 20WT

MIRROR COMMON DRIVER

8

P93 20RD

MIRROR VERTICAL DRIVER

9

M21 20PK/DG

COURTESY LAMP DRIVER

10

P110 20YL (BUILT-UP-
EXPORT)

FOLDING MIRROR RETURN

11

P99 20DB (BUILT-UP-
EXPORT)

FOLDING MIRROR FEED

12

L121 20BK/RD

COURTESY LAMP GROUND

DRIVER DOOR MODULE C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

BK

MEMORY SWITCH RETURN

2

BR

MEMORY SWITCH MUX

3

OR

MEMORY SET INDICATOR DRIVER

4

GY

SWITCH ILLUMINATION DRIVER

DRIVER FRONT DOOR COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20PK/DG

COURTESY LAMP DRIVER

2

L121 20BK/RD

COURTESY LAMP GROUND

DRIVER FRONT POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 16WT

DRIVER WINDOW DRIVER (DOWN)

2

Q11 16LB

DRIVER WINDOW DRIVER (UP)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

583

CONNECTOR PINOUTS

DRIVER HEATED SEAT BACK (PREMIUM I/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

P88 16BK/BR

HEATED SEAT DRIVER

2

Z6 16BK/YL

GROUND

3

-

-

DRIVER HEATED SEAT CUSHION (PREMIUM I/III) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P131 16BK/OR

DRIVER SEAT HEATER B(+) DRIVER

2

P88 16BK/BR

HEATED SEAT DRIVER

3

P135 20LB/BK

DRIVER SEAT TEMPERATURE SENSOR INPUT

4

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

DRIVER HEATED SEAT SWITCH - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P133 20LG/RD

DRIVER SEAT HEATER SWITCH MUX

2

E2 20OR

PANEL LAMPS DRIVER

3

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

-

-

5

Z1 20BK

GROUND

6

P132 20OR/BK

SEAT HEATER SWITCH SENSOR GROUND

DRIVER LUMBAR MOTOR (MIDLINE/PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P105 16LG/DB

LUMBAR FORWARD SWITCH SENSE

2

P104 16YL/RD

LUMBAR REARWARD SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

584

CONNECTOR PINOUTS

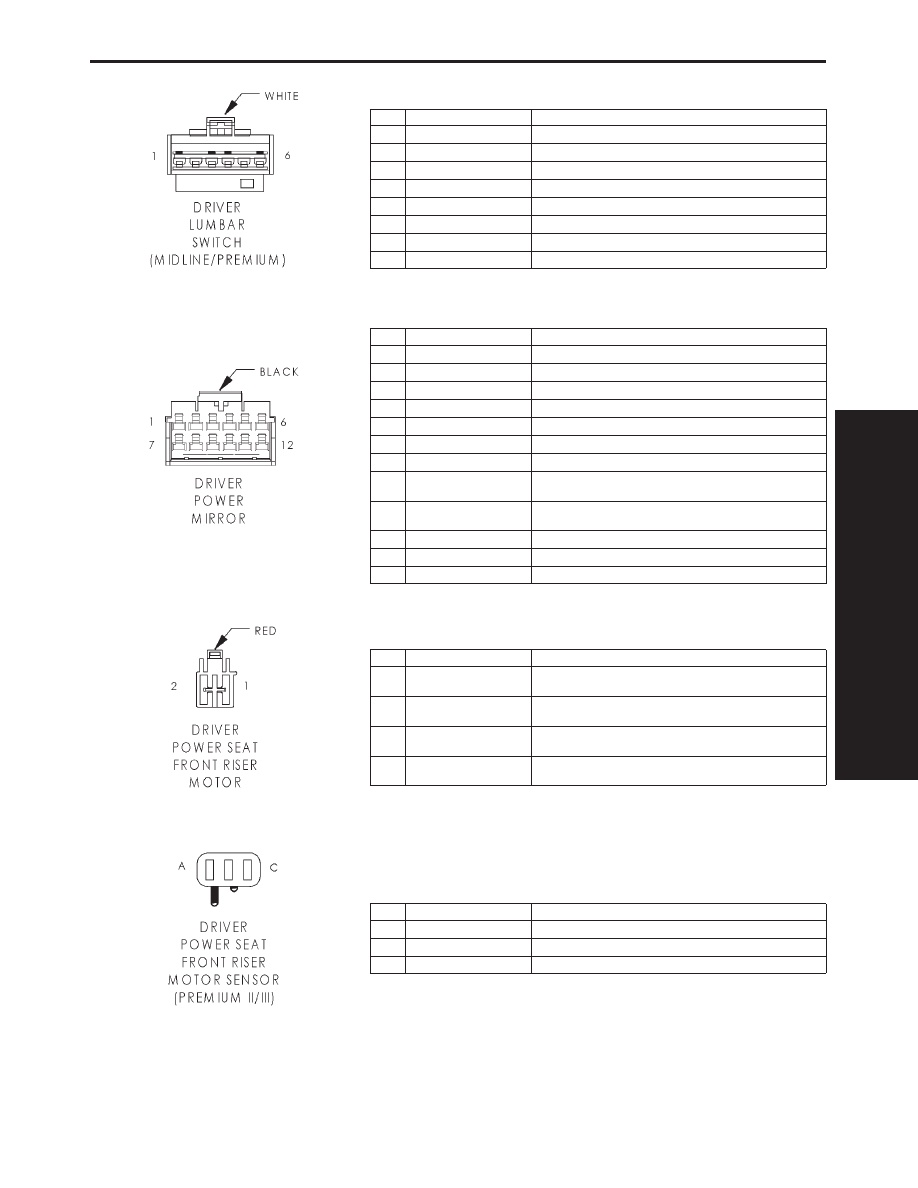

DRIVER LUMBAR SWITCH (MIDLINE/PREMIUM) - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 16BK

GROUND

3

P105 16LG/DB (RHD)

LUMBAR FORWARD SWITCH SENSE

3

P104 16YL/RD (LHD)

LUMBAR REAR WARD SWITCH SENSE

4

P104 16YL/RD (RHD)

LUMBAR REAR WARD SWITCH SENSE

4

P105 16LG/DB (LHD)

LUMBAR FORWARD SWITCH SENSE

5

Z1 16BK

GROUND

6

F35 16RD

FUSED B(+)

DRIVER POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

C117 20BK

MIRROR HEATER 12VOLT SUPPLY

2

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

3

P69 20GY

MIRROR SENSOR GROUND

4

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

5

C118 20BK/WT

MIRROR HEATER GROUND

6

P95 20OR

MIRROR HORIZONTAL DRIVER

7

P114 20YL/RD

AUTO DAY NIGHT MIRROR(-)

8

P99 20DB (BUILT-UP-
EXPORT)

FOLDING MIRROR FEED

9

P110 20YL (BUILT-UP-
EXPORT)

FOLDING MIRROR RETURN

10

P112 20YL/WT

AUTO DAY NIGHT MIRROR(+)

11

P93 20RD

MIRROR VERTICAL DRIVER

12

P91 20WT

MIRROR COMMON DRIVER

DRIVER POWER SEAT FRONT RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P119 16YL/RD (PREMIUM
II/III)

SEAT FRONT UP DRIVER

1

P19 16YL/LG (EXCEPT
PREMIUM II/III)

DRIVER SEAT FRONT UP DRIVER

2

P121 16RD/GY (PREMIUM
II/III)

SEAT FRONT DOWN DRIVER

2

P21 16RD/LG (EXCEPT
PREMIUM II/III)

DRIVER SEAT FRONT DOWN DRIVER

DRIVER POWER SEAT FRONT RISER MOTOR SENSOR (PREMIUM II/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20BR/RD

SEAT POSITION SENSOR GROUND

B

P26 20BR

FRONT RISER POSITION SIGNAL

C

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

585

CONNECTOR PINOUTS

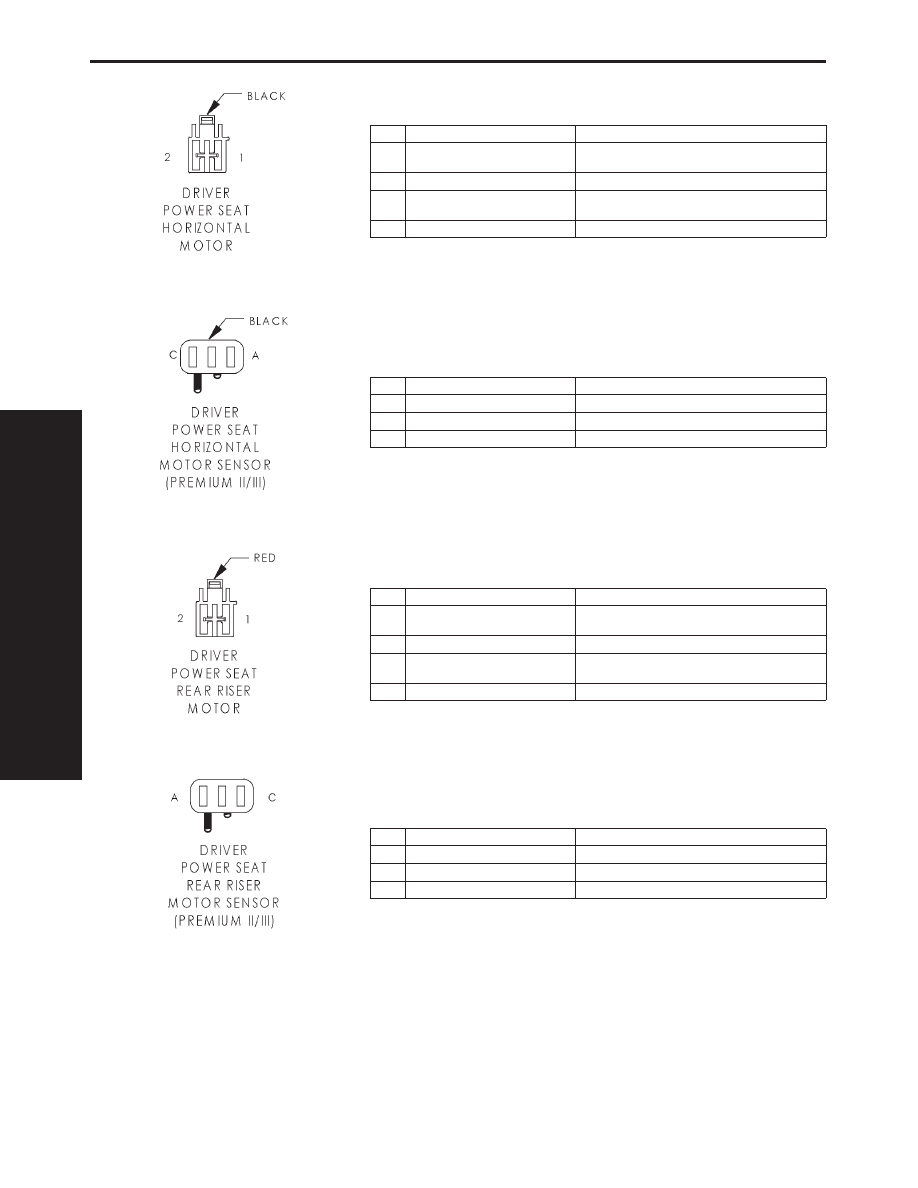

DRIVER POWER SEAT HORIZONTAL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P17 16RD/YL (EXCEPT PREMIUM
II/III)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

1

P117 16RD/BR (PREMIUM II/III)

SEAT HORIZONTAL REARWARD DRIVER

2

P15 16YL/LB (EXCEPT PREMIUM
II/III)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

2

P115 16GY/G (PREMIUM II/III)

SEAT HORIZONTAL FORWARD DRIVER

DRIVER POWER SEAT HORIZONTAL MOTOR SENSOR (PREMIUM II/III) - BLACK 3 W

CAV

CIRCUIT

FUNCTION

A

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

B

P25 20VT/RD

SEAT HORIZONTAL POSITION SIGNAL

C

P28 20BR/RD

SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT REAR RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P11 16YL/WT (EXCEPT PREMIUM
II/III)

DRIVER SEAT REAR UP DRIVER

1

P111 16YL/DB (PREMIUM II/III)

SEAT REAR UP DRIVER

2

P13 16RD/WT (EXCEPT PREMIUM
II/III)

DRIVER SEAT REAR DOWN DRIVER

2

P113 16RD/BK (PREMIUM II/III)

SEAT REAR DOWN DRIVER

DRIVER POWER SEAT REAR RISER MOTOR SENSOR (PREMIUM II/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20BR/RD

SEAT POSITION SENSOR GROUND

B

P27 20LB/RD

REAR RISER POSITION SIGNAL

C

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

586

CONNECTOR PINOUTS
