Jeep Grand Cherokee WJ. Manual - part 1054

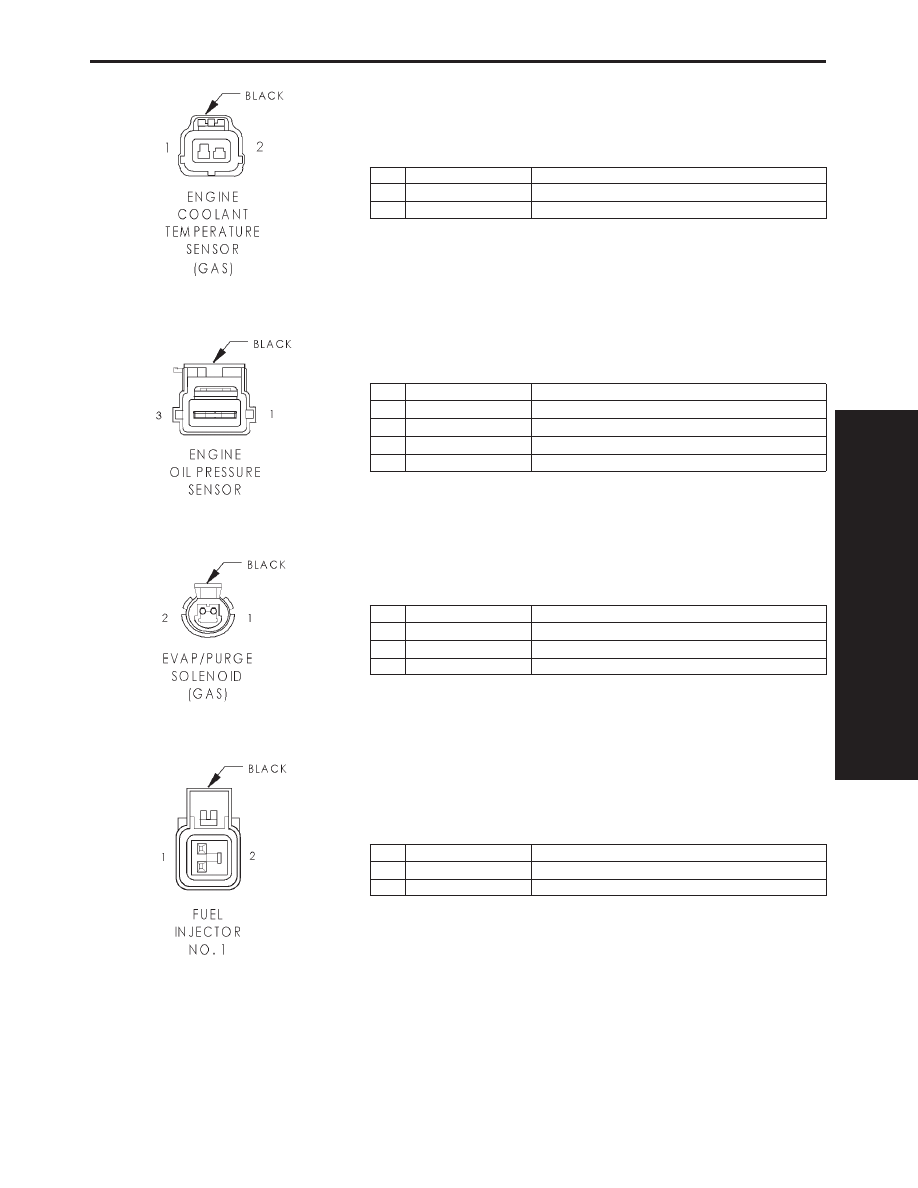

ENGINE COOLANT TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE OIL PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/WT (DIESEL)

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

1

K6 18VT/BK (GAS)

5V SUPPLY

EVAP/PURGE SOLENOID (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

K52 20PK/BK (LHD)

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

2

K52 18PK/BK (RHD)

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

FUEL INJECTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

433

CONNECTOR PINOUTS

FUEL INJECTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 5 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

434

CONNECTOR PINOUTS

FUEL INJECTOR NO. 6 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 7 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

FUEL INJECTOR NO. 7 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 8 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K18 18DB/GY

FUEL INJECTOR NO. 8 DRIVER

2

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL PUMP MODULE (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/BK

FUEL PUMP RELAY OUTPUT

2

-

-

3

K226 20LB/YL

FUEL LEVEL SENSOR SIGNAL

4

K4 20BK/LB

SENSOR GROUND

5

-

-

6

Z1 16BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

435

CONNECTOR PINOUTS

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18LB/RD (GAS)

GENERATOR SOURCE

2

K20 18DG

GENERATOR FIELD DRIVER

1

K21 18WT/DB (DIESEL)

GENERATOR SOURCE

HYDRAULIC COOLING MODULE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

C240 18DB/RD

ENGINE COOLANT TEMPERATURE

IDLE AIR CONTROL MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

2

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

3

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

4

K39 18GY/BK (4.7L)

IDLE AIR CONTROL NO. 1 DRIVER

4

K39 18GY/RD (4.0L)

IDLE AIR CONTROL NO. 1 DRIVER

INPUT SPEED SENSOR (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 18RD/BK

INPUT SPEED SENSOR SIGNAL

2

T13 18DB/BK

SPEED SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

436

CONNECTOR PINOUTS
