(10) Position the cover for the generator output

terminal stud housing onto the back of the generator
and snap it into place.

(11) On models with the 4.7L engine, install the

battery harness clip onto the stud on the right side of
the intake manifold, then install and tighten the nut
that secures the clip to the stud. Tighten the nut to
11.3 N·m (100 in. lbs.).

(12) Install and tighten the screw that secures the

battery negative cable eyelet terminal to the inner
fender shield near the front of the battery. Tighten
the screw to 28.2 N·m (250 in. lbs.).

(13) Reconnect the battery wire harness connector

to the right headlamp and dash wire harness connec-
tor located near the front of the battery.

(14) Install the battery positive cable and genera-

tor output cable eyelet terminal onto the PDC B(+)
terminal studs.

(15) Install and tighten the two nuts that secure

the battery positive cable and generator output cable
eyelet terminal to the PDC B(+) terminal studs.
Tighten the nuts to 11.3 N·m (100 in. lbs.).

(16) Close and latch the PDC cover.
(17) Reconnect the battery positive cable terminal

clamp to the battery positive terminal post. Tighten
the terminal clamp pinch-bolt hex nut to 6.8 N·m (60
in. lbs.).

(18) Reconnect the battery negative cable terminal

clamp to the battery negative terminal post. Tighten
the terminal clamp pinch-bolt hex nut to 6.8 N·m (60
in. lbs.).

(19) Apply a thin coating of petroleum jelly or

chassis grease to the exposed surfaces of the battery
cable terminal clamps and the battery terminal
posts.

BATTERY HOLD DOWNS

All of the battery hold down hardware can be ser-

viced without removal of the battery or the battery
tray and support unit.

REMOVAL

(1) Turn the ignition switch to the Off position. Be

certain that all electrical accessories are turned off.

(2) Loosen the battery negative cable terminal

clamp pinch-bolt hex nut.

(3) Disconnect the battery negative cable terminal

clamp from the battery negative terminal post. If
necessary, use a battery terminal puller to remove
the terminal clamp from the battery post.

(4) Remove the screw with washer that secures the

battery hold down bracket to the U-nut on the
inboard side of the battery tray and support unit
(Fig. 22).

(5) Remove the battery hold down bracket from

the battery tray and support unit.

INSTALLATION

(1) Clean and inspect the battery hold down hard-

ware. Refer to Battery in the index of this service
manual for the location of the proper battery hold
down hardware cleaning and inspection procedures.

(2) Be certain that the battery is properly posi-

tioned in the battery tray and support unit. The
ledge on the outboard side of the battery case must
be engaged under the lip on the outboard side of the
battery tray and support unit.

(3) Position the battery hold down bracket over the

ledge on the inboard side of the battery case in the
battery tray and support unit. Be certain that the
ledge on the bottom of the hold down bracket is ori-
ented towards the inboard side of the battery case.

Fig. 22 Battery Hold Downs Remove/Install

1 – SCREW
2 – HOLD DOWN BRACKET
3 – BATTERY SUPPORT
4 – ACCUMULATOR
5 – NUT
6 – U-NUT
7 – STUD
8 – RADIATOR SUPPORT BRACKET
9 – U-NUT
10 – SCREW
11 – BATTERY TEMPERATURE SENSOR
12 – BATTERY AND THERMOGUARD

8A - 20

BATTERY

WJ

REMOVAL AND INSTALLATION (Continued)

Proper hold down bracket orientation may also be
determined by noting the direction of the arrow-like
formations of the molded reinforcing ribs on the top
of the hold down bracket. These arrows should be
pointed towards the battery.

(4) Install and tighten the screw that secures the

battery hold down bracket to the U-nut on the
inboard side of the battery tray and support unit.
Tighten thew screw to 3.4 N·m (30 in. lbs.).

(5) Reconnect the battery negative cable terminal

clamp to the battery negative terminal post. Tighten
the terminal clamp pinch-bolt hex nut to 8.4 N·m (75
in. lbs.).

BATTERY

REMOVAL

(1) Turn the ignition switch to the Off position. Be

certain that all electrical accessories are turned off.

(2) Loosen the battery negative cable terminal

clamp pinch-bolt hex nut.

(3) Disconnect the battery negative cable terminal

clamp from the battery negative terminal post. If
necessary, use a battery terminal puller to remove
the terminal clamp from the battery post (Fig. 23).

(4) Loosen the battery positive cable terminal

clamp pinch-bolt hex nut.

(5) Disconnect the battery positive cable terminal

clamp from the battery positive terminal post. If nec-
essary, use a battery terminal puller to remove the
terminal clamp from the battery post.

(6) Remove the battery hold downs from the bat-

tery. Refer to Battery Hold Downs in the index of
this service manual for the location of the proper bat-
tery hold down removal procedures.

WARNING: WEAR A SUITABLE PAIR OF RUBBER
GLOVES (NOT THE HOUSEHOLD TYPE) WHEN
REMOVING

A

BATTERY

BY

HAND.

SAFETY

GLASSES SHOULD ALSO BE WORN. IF THE BAT-
TERY IS CRACKED OR LEAKING, THE ELECTRO-
LYTE CAN BURN THE SKIN AND EYES.

(7) Remove the battery and the battery thermo-

guard from the battery tray as a unit.

(8) Remove the battery thermoguard from the bat-

tery case. Refer to Battery Thermoguard in the
index of this service manual for the location of the
proper battery thermoguard removal procedures.

INSTALLATION

(1) Clean and inspect the battery. Refer to Bat-

tery in the index of this service manual for the loca-
tion of the proper battery cleaning and inspection
procedures.

(2) Reinstall the battery thermoguard onto the

battery case. Refer to Battery Thermoguard in the
index of this service manual for the location of the
proper battery thermoguard installation procedures.

(3) Position the battery and the battery thermo-

guard onto the battery tray as a unit. Ensure that
the battery positive and negative terminal posts are
correctly positioned. The battery cable terminal
clamps must reach the correct battery terminal post
without stretching the cables (Fig. 24) or (Fig. 25).

(4) Reinstall the battery hold downs onto the bat-

tery. Refer to Battery Hold Downs in the index of
this service manual for the location of the proper bat-
tery hold down installation procedures.

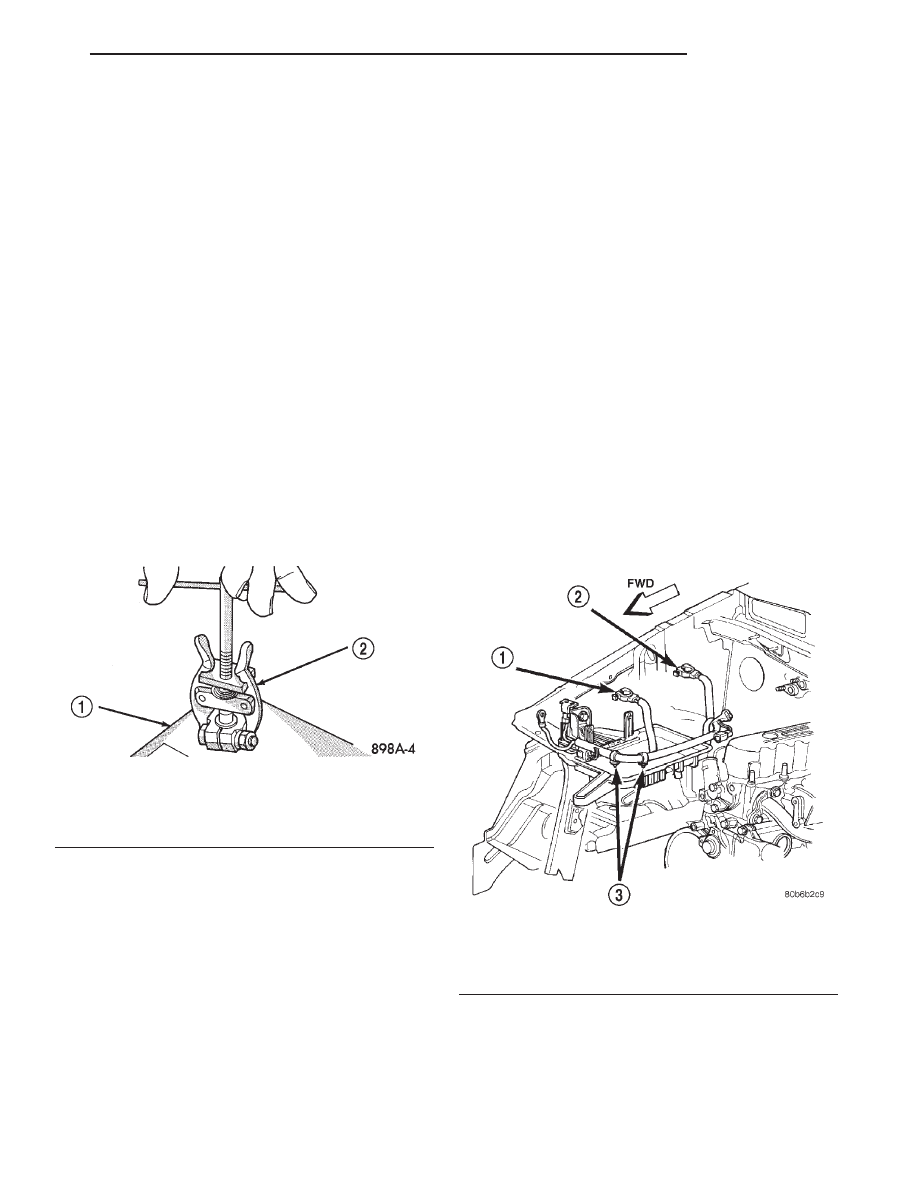

Fig. 23 Remove Battery Cable Terminal Clamp -

Typical

1 – BATTERY
2 – BATTERY TERMINAL PULLER

Fig. 24 Battery Cables - 4.0L Engine

1 – BATTERY POSITIVE CABLE
2 – BATTERY NEGATIVE CABLE
3 – CLIPS

WJ

BATTERY

8A - 21

REMOVAL AND INSTALLATION (Continued)

CAUTION: Be certain that the battery cable terminal
clamps are connected to the correct battery termi-
nal posts. Reverse battery polarity may damage
electrical components of the vehicle.

(5) Clean the battery cable terminal clamps and

the battery terminal posts. Refer to Battery in the
index of this service manual for the location of the
proper battery cleaning and inspection procedures.

(6) Reconnect the battery positive cable terminal

clamp to the battery positive terminal post. Tighten
the terminal clamp pinch-bolt hex nut to 6.8 N·m (60
in. lbs.).

(7) Reconnect the battery negative cable terminal

clamp to the battery negative terminal post. Tighten
the terminal clamp pinch-bolt hex nut to 6.8 N·m (
60 in. lbs.).

(8) Apply a thin coating of petroleum jelly or chas-

sis grease to the exposed surfaces of the battery cable
terminal clamps and the battery terminal posts.

BATTERY THERMOGUARD

REMOVAL

(1) Remove the battery and the battery thermo-

guard from the battery tray as a unit. Refer to Bat-
tery in the index of this service manual for the
location of the proper battery removal procedures.

(2) Carefully release the latch on each end of the

battery thermoguard and remove the thermoguard
from the battery (Fig. 26).

INSTALLATION

(1) Clean and inspect the battery thermoguard.

Refer to Battery in the index of this service manual
for the location of the proper battery thermoguard
cleaning and inspection procedures.

(2) Position the two halves of the battery thermo-

guard on opposite sides of the battery.

(3) Carefully align the two halves of the battery

thermoguard, then push them together until the
latches on each end of the thermoguard are fully
engaged.

(4) Install the battery and the battery thermo-

guard into the battery tray as a unit. Refer to Bat-
tery in the index of this service manual for the
location of the proper battery installation procedures.

BATTERY TRAY

REMOVAL

(1) Remove the battery from the battery tray.

Refer to Battery in the index of this service manual
for the location of the proper battery removal proce-
dures.

(2) Remove the Power Distribution Center (PDC)

from the stanchions on the outboard side of the bat-
tery tray and support unit. Refer to Power Distri-
bution Center in the index of this service manual
for the location of the proper PDC removal proce-
dures.

(3) Remove the one screw that secures the front of

the battery tray and support unit to the bracket on

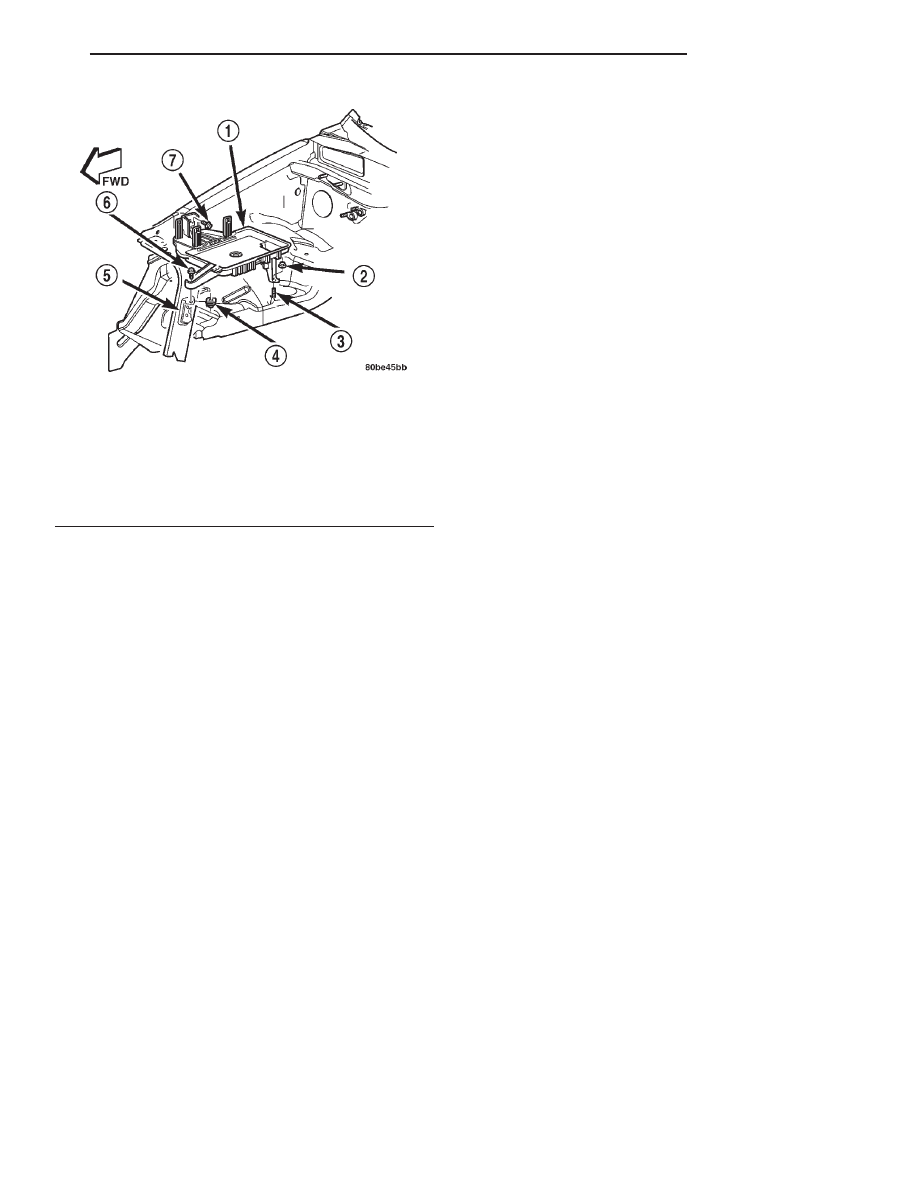

the right side of the radiator support (Fig. 27).

(4) Remove the one screw that secures the out-

board side of the battery tray and support unit to the
right fender side cowl reinforcement.

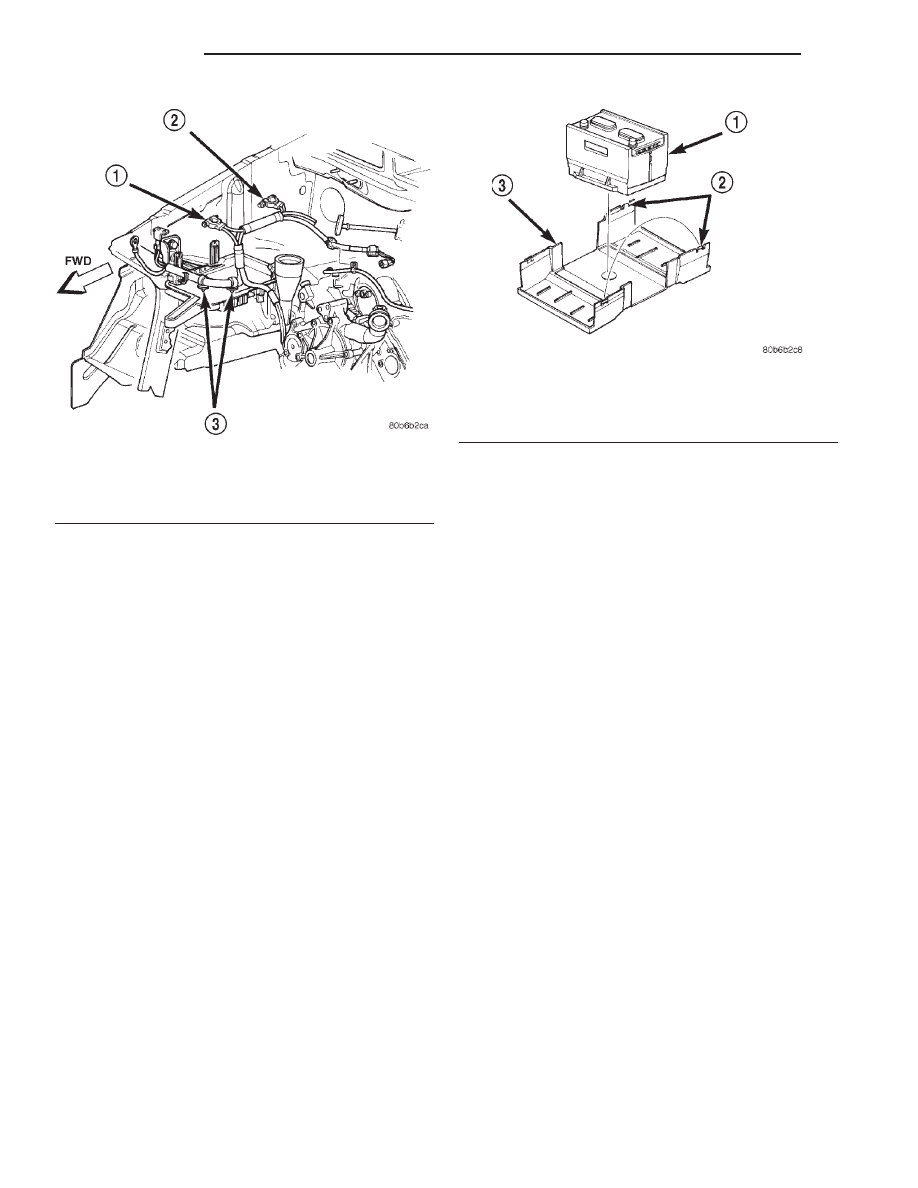

Fig. 25 Battery Cables - 4.7L Engine

1 – BATTERY POSITIVE CABLE
2 – BATTERY NEGATIVE CABLE
3 – CLIPS

Fig. 26 Battery Thermoguard Remove/Install

1 – BATTERY
2 – LATCHES
3 – THERMOGUARD

8A - 22

BATTERY

WJ

REMOVAL AND INSTALLATION (Continued)

(5) Remove the one nut that secures the rear of

the battery tray and support unit to the stud on the
right fender front wheelhouse inner panel.

(6) Remove the battery temperature sensor from

the battery tray. Refer to Battery Temperature
Sensor in the index of this service manual for the
location of the proper battery temperature sensor
removal procedures.

(7) Remove the battery tray and support unit from

the right front corner of the engine compartment.

INSTALLATION

(1) Clean and inspect the battery tray and support

unit. Refer to Battery in the index of this service
manual for the location of the proper battery tray
and support unit cleaning and inspection procedures.

(2) Install the battery temperature sensor onto the

battery tray. Refer to Battery Temperature Sensor
in the index of this service manual for the location of
the proper battery temperature sensor installation
procedures.

(3) Position the battery tray and support unit into

the right front corner of the engine compartment. Be
certain that no hoses or wire harnesses are trapped
or pinched by the installation of the tray.

(4) Install and tighten the one nut that secures the

rear of the battery tray and support unit to the stud
on the right fender front wheelhouse inner panel.
Tighten the nut to 7.3 N·m (65 in. lbs.).

(5) Install and tighten the one screw that secures

the outboard side of the battery tray and support

unit to the right fender side cowl reinforcement.
Tighten the screw to 8.1 N·m (72 in. lbs.).

(6) Install and tighten the one screw that secures

the front of the battery tray and support unit to the
bracket on the right side of the radiator support.
Tighten the screw to 8.1 N·m (72 in. lbs.).

(7) Install the Power Distribution Center (PDC)

onto the stanchions on the outboard side of the bat-
tery tray and support unit. Refer to Power Distri-
bution Center in the index of this service manual
for the location of the proper PDC installation proce-
dures.

(8) Install the battery onto the battery tray. Refer

to Battery in the index of this service manual for
the location of the proper battery installation proce-
dures.

CLEANING AND INSPECTION

BATTERY

The following information details the recommended

cleaning and inspection procedures for the battery
and related components. In addition to the mainte-
nance schedules found in this service manual and the
owner’s manual, it is recommended that these proce-
dures be performed any time the battery or related
components must be removed for vehicle service.

CLEANING

(1) Clean the battery cable terminal clamps of all

corrosion. Remove any corrosion using a wire brush
or a post and terminal cleaning tool, and a sodium
bicarbonate (baking soda) and warm water cleaning
solution (Fig. 28).

(2) Clean the battery tray and battery hold down

hardware of all corrosion. Remove any corrosion
using a wire brush and a sodium bicarbonate (baking
soda) and warm water cleaning solution. Paint any
exposed bare metal.

(3) If the removed battery is to be reinstalled,

clean the outside of the battery case and the top
cover with a sodium bicarbonate (baking soda) and
warm water cleaning solution using a stiff bristle
parts cleaning brush to remove any acid film (Fig.
29). Rinse the battery with clean water. Ensure that
the cleaning solution does not enter the battery cells
through the vent holes. If the battery is being
replaced, refer to Battery in the index of this service
manual for the location of the factory-installed bat-
tery specifications. Confirm that the replacement bat-
tery is the correct size and has the correct ratings for
the vehicle.

(4) Clean the battery thermoguard with a sodium

bicarbonate (baking soda) and warm water cleaning
solution using a stiff bristle parts cleaning brush to
remove any acid film.

Fig. 27 Battery Tray and Support Remove/Install

1 – BATTERY TRAY AND SUPPORT
2 – NUT (1)
3 – STUD
4 – U-NUT (1)
5 – RADIATOR SUPPORT BRACKET
6 – SCREW (1)
7 – SCREW (1)

WJ

BATTERY

8A - 23

REMOVAL AND INSTALLATION (Continued)
