ПРЕДОХРАНИТЕЛИ

ПРЕДУПРЕЖДЕНИЯ!

• Для замены перегоревшего предохрани-

теля выбирайте предохранитель с той
же номинальной силой тока. Не исполь-
зуйте предохранители, рассчитанные на
более высокую силу тока. Не допуска-
ется заменять перегоревший предохра-
нитель металлической проволокой или
другими материалами. Установка нена-
длежащих предохранителей может пов-
лечь за собой травмы, возгорания и/или
ущерб имуществу.

• Прежде чем приступить к замене пре-

дохранителя, убедитесь, что зажигание
выключено, а также выключены все
другие системы автомобиля.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ! (Продолжение)
• При повторном перегорании предохра-

нителя обратитесь за помощью к авто-
ризованному дилеру.

• В случае перегорания главного защит-

ного предохранителя систем безопас-
ности (системы подушек безопасности,
тормозной системы), привода (двига-
тель, трансмиссия) или рулевого управ-
ления обратитесь к авторизованному
дилеру.

Полностью интегрированный
блок питания

Полностью интегрированный блок питания
расположен в двигательном отсеке рядом с
аккумуляторной батареей. Этот блок содер-
жит

трубчатые

предохранители,

мини-

предохранители и реле. На внутренней сто-
роне

крышки

находится

этикетка

с

названиями компонентов.

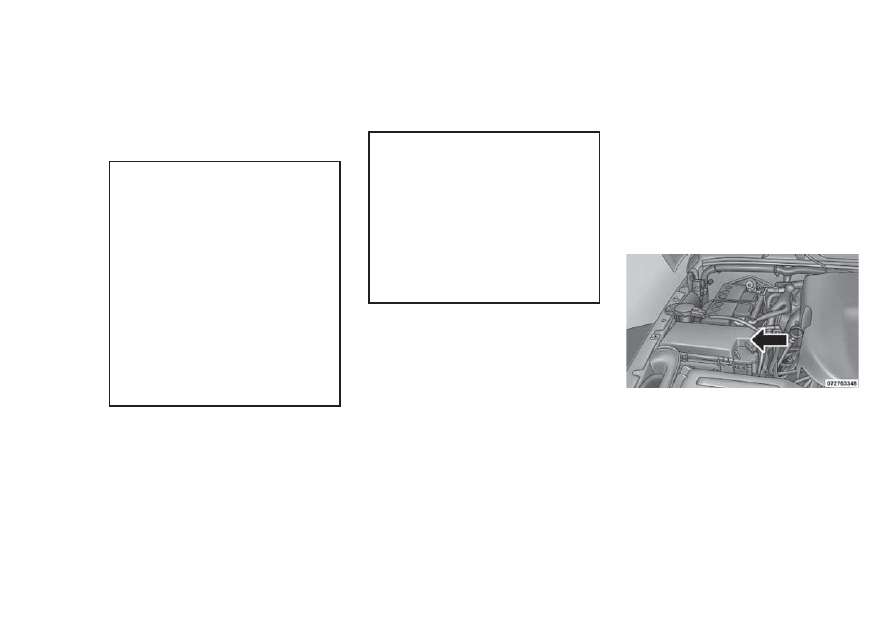

Полностью интегрированный блок питания

436

Гнездо

Трубчатый плавкий

предохранитель

Мини-предохранитель

Описание

J1

–

–

–

J2

30 А Розовый

–

Модуль раздаточной коробки

J3

–

–

–

J4

25 А Бесцветный

–

Узел водительской двери

J5

25 А Бесцветный

–

Узел пассажирской двери

J6

40 А Зеленый

–

Насос антиблокировочной тормозной системы (ABS)/

система контроля устойчивости

J7

30 А Розовый

–

Клапан антиблокировочной тормозной системы

(ABS)/система контроля устойчивости

J8

–

–

–

J9

40 А Зеленый

–

Отдел двигателя PZEV/многотопливная система —

если установлено

J10

30 А Розовый

–

Реле омывателя фар/регулировочный клапан коллек-

тора

J11

30 А Розовый

–

Стабилизатор поперечной устойчивости

J12

30 А Розовый

–

Задний электродвигатель вентилятора/вентилятор

радиатора

J13

60 А Желтый

–

Утечка тока при отключении ключа зажигания (IOD)

— главный

437

Гнездо

Трубчатый плавкий

предохранитель

Мини-предохранитель

Описание

J14

40 А Зеленый

–

Обогреватель заднего стекла

J15

40 А Зеленый

–

Передний вентилятор

J17

40 А Зеленый

–

Соленоид стартера

J18

20 А Голубой

–

Диапазон передач модуля управления трансмиссией

(PCM)

J19

60 А Желтый

–

Вентилятор радиатора

J20

30 А Розовый

–

НОРМАЛЬНАЯ/ВЫСОКАЯ скорость очистителя вет-

рового стекла

J21

20 А Голубой

–

Омыватель ветрового/заднего стекла

J22

–

–

Резервный

M1

–

15 А Голубой

Центральный верхний стоп-сигнал (CHMSL)/питание

переключателя стоп-сигнала

M2

–

20 А Желтый

Огни реле прицепа (стоп-сигнал)

M3

–

20 А Желтый

Реле блокировки передней и задней осей

M4

–

2 А Серый

Часовая пружина

M5

–

25 А Бесцветный

Инвертирующий усилитель мощности — если уста-

новлен

M6

–

20 А Желтый

Электророзетка №1/датчик дождя

438

Гнездо

Трубчатый плавкий

предохранитель

Мини-предохранитель

Описание

M7

–

20 А Желтый

Электророзетка №2 (С ВЫБОРОМ РЕЖИМА BATT/

ACC)

M8

–

20 А Желтый

Переднее сиденье с подогревом

M9

–

20 А Желтый

Заднее сиденье с подогревом — при наличии

M10

–

15 А Голубой

Утечка тока при отключении ключа зажигания —

развлекательная система автомобиля, спутниковый

цифровой аудио-ресивер (SDARS), DVD, модуль гром-

кой связи, РАДИО, антенна, универсальное устрой-

ство открывания дверей гаража, подсветка зеркала

M11

–

10 А Красный

(Утечка тока при отключении ключа зажигания) сис-

тема климат-контроля, лампа под капотом

M12

–

30 А Зеленый

Усилитель

M13

–

20 А Желтый

Утечка тока при отключении ключа зажигания — мо-

дуль управления оборудованием салона, беспровод-

ной модуль управления, СИРЕНА, многофункцио-

нальный управляющий переключатель

M14

–

20 А Желтый

Буксируемый прицеп (только для поставки на экс-

порт)
