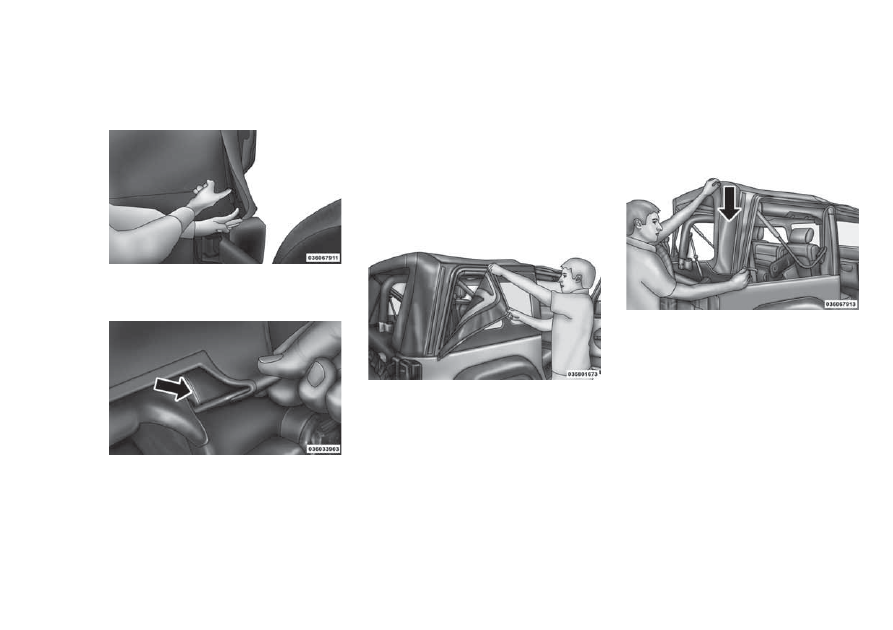

6. Снимите фиксатор заднего стекла с

кронштейна багажника с левой и правой
стороны.

7. Бережно храните окна, чтобы избежать

царапин.

8. Отсоедините застежку Velcro, которая

проходит по верхнему и заднему краю бо-
кового окна.

9. Полностью отстегните окно, начиная с

заднего нижнего угла.

10. Отстегнув окно, удалите держатели бо-

кового окна из паза двери и паза борта
кузова. Повторите этот шаг для другой
стороны.

11. Полностью освободите фиксаторы зад-

них панелей крыши из паза борта кузова
в задних углах автомобиля.

ПРИМЕЧАНИЕ:
Чтобы легче освободить фиксаторы зад-
них панелей крыши, можно надавить на
заднюю дугу крыши.

160

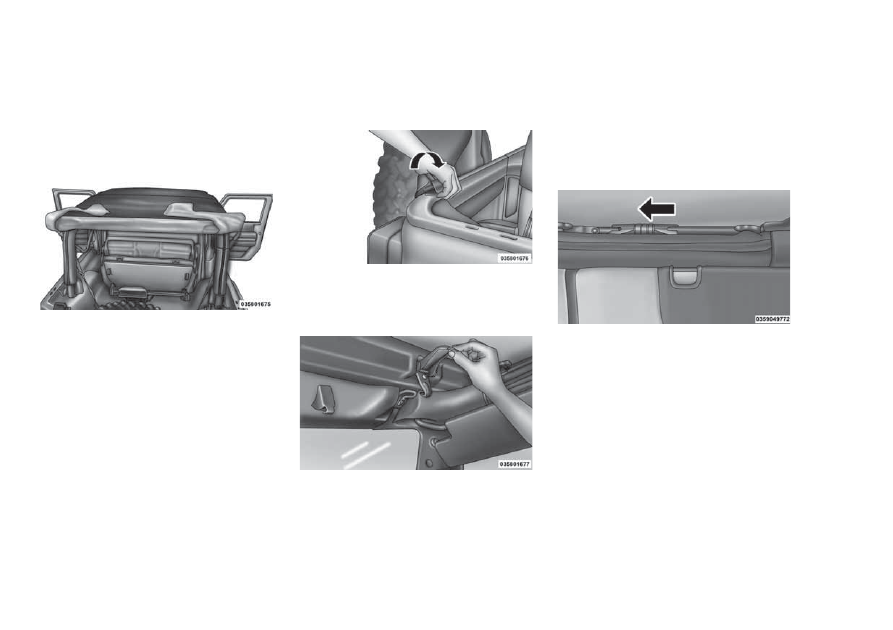

12. Во время опускания верха складывайте

треугольные форточки так, чтобы они
располагались наверху мягкого верха.

13. Кронштейны багажника можно не уда-

лять до тех пор, пока не нужно будет
устанавливать жесткий верх. Чтобы
снять кронштейны багажника, потяните
переднюю часть кронштейна вперед и в
то же время перекатите весь кронштейн
назад, в направлении автомобиля.

14. Полностью отсоедините зажимы из пе-

тель на раме ветрового стекла. Если
автомобиль не оборудован комплек-
том Sunrider, перейдите к шагу 15.

15. Убедитесь, что пластиковые рукава пе-

редвинуты вперед над звеном Sunrider,
чтобы сцепить звенья (только в моделях
с Sunrider).

161

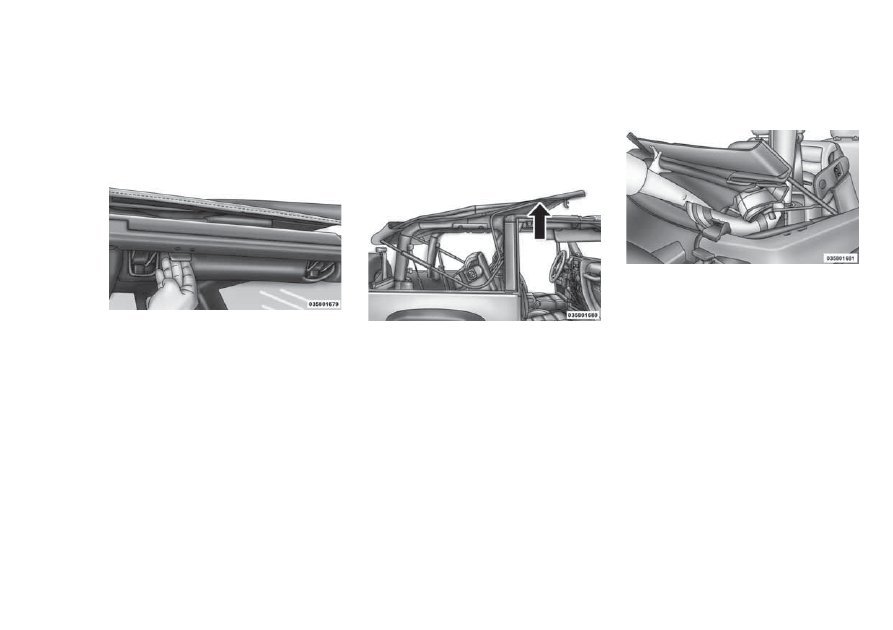

16. Отсоедините боковые дуги от обеих на-

правляющих двери (только в моделях с
Sunrider).

17. Прежде чем опустить верх, откройте

дверь багажника, чтобы предотвратить
возможные повреждения заднего цент-
рального верхнего стоп-сигнала. Перей-
дите к передней части автомобиля.
Возьмитесь за боковую дугу позади де-
ржателя и приподнимите верх, склады-
вая его в направлении задней части
автомобиля.

ПРИМЕЧАНИЕ:
Эта операция будет проще, если выпол-
нять ее вдвоем.

18. Засуньте ткань и крепежные ремни

между дугами как можно глубже внутрь.
Таким образом, части мягкого верха не
будут биться об кузов автомобиля.

19. Закройте передние верхние зажимы.

20. При желании можно снять дверные

рамы. Дополнительную информацию см.
в пункте «Дверная рама» данного раз-
дела.

Поднятие мягкого верха

1. Отстегните и сдвиньте в сторону солнце-

защитные козырьки.

2. Если дверные рамы сняты, установите их.

Дополнительную информацию см. в пун-
кте «Дверная рама» данного раздела.

162

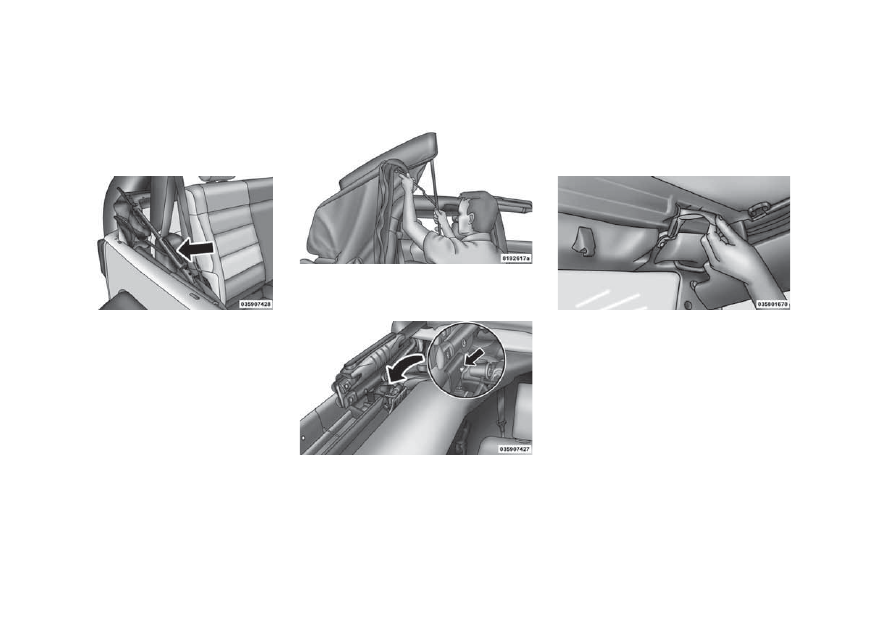

3. Убедитесь, что пластмассовый рукав пе-

редвинут по соединению Sunrider (только
в моделях с Sunrider).

4. Стоя сбоку автомобиля, поднимите верх

за боковую дугу и 2-ю дугу (средняя дуга)
и протяните его над дугой безопасности,
пока их верх не коснется верхней части
рамы ветрового стекла.

5. Убедитесь, что кронштейн Sunrider на бо-

ковых дугах прикреплен к направляющим
двери (только в моделях с Sunrider).

6. Откройте верхние зажимы и накиньте

скобу с каждой стороны на петли перед-
него стекла (не закрывайте зажимы).

163
