Jeep Wrangler (2016 год). Руководство - часть 15





В вашем автомобиле предусмотрена сис-
тема анкерных креплений ISOFIX, предна-
значенная для фиксации детских кресел.
Эта система позволяет установить детские
кресла с системой ISOFIX без использова-
ния ремней безопасности автомобиля. Сис-
тема ISOFIX оснащена двумя нижними ан-
керными креплениями, расположенными в
задней части подушки сиденья, где она со-
прикасается со спинкой сиденья и верхними
петлями, расположенными за сиденьем.

Пример универсальной системы детской бе-
зопасности ISOFIX для группы по массе 1
показан на рис. E. Детские кресла системы
ISOFIX доступны также и в другой весовой
группе.

Местоположение креплений ISOFIX

Нижние

крепления

представ-

ляют собой стержни круглого се-
чения, которые расположены в
задней части подушки сиденья,
где она соприкасается со спин-
кой, ниже символов крепления

на спинке сиденья. Эти анкеры можно уви-
деть, если наклониться над задним сиде-

ньем автомобиля для установки детского
кресла. Их также можно легко найти, если
провести пальцем по зазору между спинкой
и подушкой сиденья.

Местоположение креплений Tether

Позади каждого сиденья вто-
рого ряда предусмотрены ан-
керы монтажных лямок, распо-
ложенные рядом с полом.

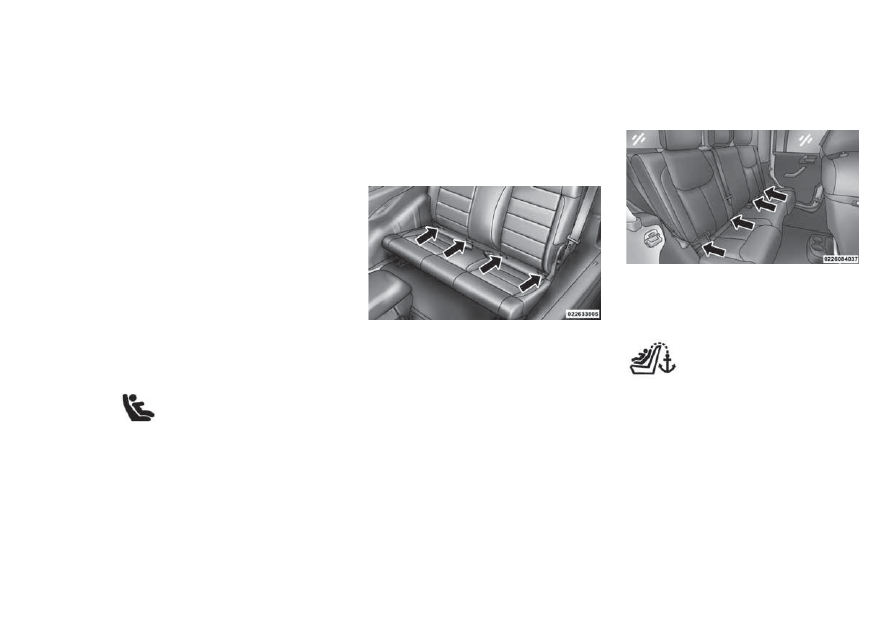

Крепления ISOFIX (для двухдверных

моделей)

Крепления ISOFIX (для четырехдверных

моделей)

60

Детские кресла системы ISOFIX имеют
жесткий стержень с каждой стороны. Каж-
дый из стержней имеет соединительный
элемент, предназначенный для крепления к
нижнему анкеру, и обеспечивает затяжку со-
единения с анкером. Кроме того, детские
кресла, предназначенные для установки по
направлению

движения,

и

некоторые

кресла для установки против направления
движения также могут иметь монтажные
лямки. На конце монтажной лямки предус-
матривается крюк для крепления к верх-
нему анкеру. После крепления к анкеру
лямку можно подтянуть.

Сиденье в середине заднего ряда с
креплениями ISOFIX: две двери

ПРЕДУПРЕЖДЕНИЯ!

В данном автомобиле не предусмотрено
посадочное место в центре сиденья. За-
прещается использовать центральные
нижние крепления типа ISOFIX для фик-
сации детского кресла в центре заднего
сиденья.

Сиденье в середине заднего ряда с
креплениями ISOFIX: четыре двери

ПРЕДУПРЕЖДЕНИЯ!

• Не устанавливайте детское кресло в

центральном положении с помощью сис-
темы ISOFIX. Это положение не утверж-
дено ни для какого типа систем детской
безопасности ISOFIX.

• Не устанавливайте систему детской бе-

зопасности ISOFIX с помощью цент-
рального крепления лямки. Исполь-
зуйте

ремень

безопасности

для

установки детского кресла на централь-
ном сиденье.

• Не используйте один и тот же нижний

анкер для крепления более одного де-
тского кресла. Указания по типовой ус-
тановке содержатся в разделе «Уста-
новка

детских

кресел

с

системой

ISOFIX».

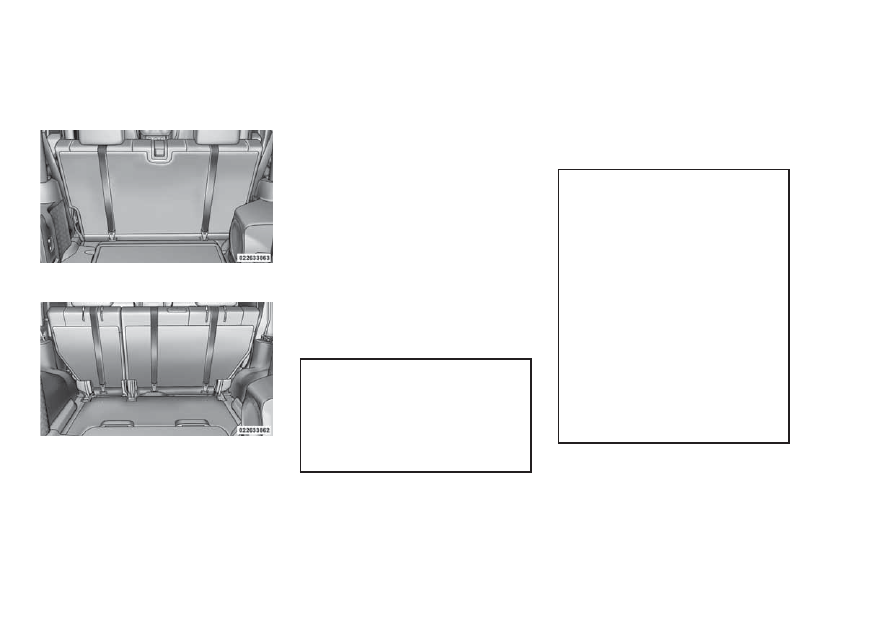

Анкеры монтажных лямок (модели с двумя

дверьми)

Анкеры монтажных лямок (модели с

четырьмя дверьми)

61

Пригодность пассажирских сидений для
использования системы крепления
детских кресел ISOFIX
В таблице ниже показаны различные воз-
можности установки детских кресел ISOFIX
в соответствии с европейским стандартом
ECE 16.
Размещение мест в 2-дверных автомобилях

Категория веса

Диаграмма размещения мест ст. ISOFIX

Категория роста

Крепление

Переднее пассажирс-

кое сиденье

Заднее выносное

0 — до 10 кг

E

ISO/R1

X

X

(1)

X

X

0+ — до 13 кг

E

ISO/R1

X

X

D

ISO/R2

X

X

С

ISO/R3

X

X

(1)

X

X

62

Категория веса

Диаграмма размещения мест ст. ISOFIX

Категория роста

Крепление

Переднее пассажирс-

кое сиденье

Заднее выносное

I — от 9 до 18 кг

D

ISO/R2

X

X

С

ISO/R3

X

X

B

ISO/F2

X

IUF

B1

ISO/F2X

X

IUF

A

ISO/F3

X

IUF

(1)

X

X

II — от 15 до 25 кг

(1)

X

X

III — от 22 до 36 кг

(1)

X

X

Размещение сиденья для четырехдверных моделей

Категория веса

Диаграмма размещения мест ст. ISOFIX

Категория роста

Крепление

Переднее пасса-

жирское сиденье

Заднее выносное

Центральное место

на заднем сиденье

0 — до 10 кг

E

ISO/R1

X

IUF

X

(1)

X

X

X

63
