ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F91

20 А Желтый

–

Задняя розетка электропитания — при наличии — выбирается пользовате-

лем

F92

–

–

Не используется

F93

–

40 А Зеленый

Модуль тормозной системы (BSM) — электродвигатель насоса

F94

–

30 А Розовый

Электрический стояночный тормоз (EPB) — правый

F95

10 А Красный

–

Электрохромное зеркало / Датчик дождя / Верхний люк — при наличии /

Переключатель стеклоподъемников двери пассажира / Розетка электро-

питания консоли / Цифровое телевидение (только для Японии)

F96

10 А Красный

–

Контроллер безопасности пассажиров (ORC) / (Подушка безопасности)

F97

10 А Красный

–

Контроллер безопасности пассажиров (ORC) / (Подушка безопасности)

F98

25 А Бесцветный

–

Усилитель аудиосистемы — при наличии

F99

–

–

Не используется

F100

–

–

Не используется

276

Внутренние предохранители

Внутренняя панель предохранителей распо-
ложена на модуле управления кузова (BCM)
в пассажирском салоне с левой стороны па-
нели приборов под щитком приборов.

ГнездоПло

ские предо

хранители

Описание

F13

15 А Голубой

Левый ближний свет

F32

10 А Красный

Освещение салона

F36

10 А Красный

Модуль/сирена охранной сигнализации – при наличии

F38

20 А Желтый

Замки дверей – Разблокировка, все замки

F43

20 А Желтый

Насос переднего омывателя

F48

25 А Бесцветный

Задняя противотуманная фара, левая/правая – при наличии

F49

7,5 А Коричневый

Валик поясничной поддержки

F50

7,5 А Коричневый

Коврик беспроводной зарядки – при наличии

F51

10 А Красный

Переключатель водительского окна/зеркала с электроприводом –

при наличии

F53

7,5 А Коричневый

Порт UCI (USB и AUX)

F89

10 А Красный

Замки дверей – Разблокировка, дверь водителя

F91

7,5 А Коричневый

Левая передняя противотуманная фара

F92

7,5 А Коричневый

Правая передняя противотуманная фара

F93

10 А Красный

Ближний свет, правый

277

ЗАМЕНА ПОВРЕЖДЕННОГО
КОЛЕСА

ПРЕДУПРЕЖДЕНИЯ!

• Не производите замену колеса со сто-

роны проезжей части, если автомобиль
припаркован вблизи от дороги. Чтобы
обезопасить себя во время работы с
домкратом или замены поврежденного
колеса, выберите место, достаточно
удаленное от края проезжей части до-
роги.

• Опасно залезать под автомобиль, под-

нятый на домкрате. Автомобиль может
сорваться с домкрата и упасть на нахо-
дящегося под ним человека. Это может
привести к тяжелым травмам. Следите
за тем, чтобы части вашего тела не на-
ходились под автомобилем, поднятым
на домкрате. Если вам необходимо вы-
полнить работы под поднятым автомо-
билем, обратитесь на сервисную стан-
цию,

где

автомобиль

поднимут

на

подъемнике.

• Не запускайте двигатель и не остав-

ляйте его работающим, когда автомо-
биль поднят на домкрате.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Домкрат, которым укомплектован ваш

автомобиль, предназначен только для
замены колес. Не следует использовать
домкрат для подъема автомобиля с це-
лью его ремонта. Перед тем как поднять
автомобиль на домкрате, установите его
на ровную горизонтальную площадку с
твердым покрытием. Запрещается под-
нимать автомобиль с помощью домкрата
на скользких или обледенелых площад-
ках.

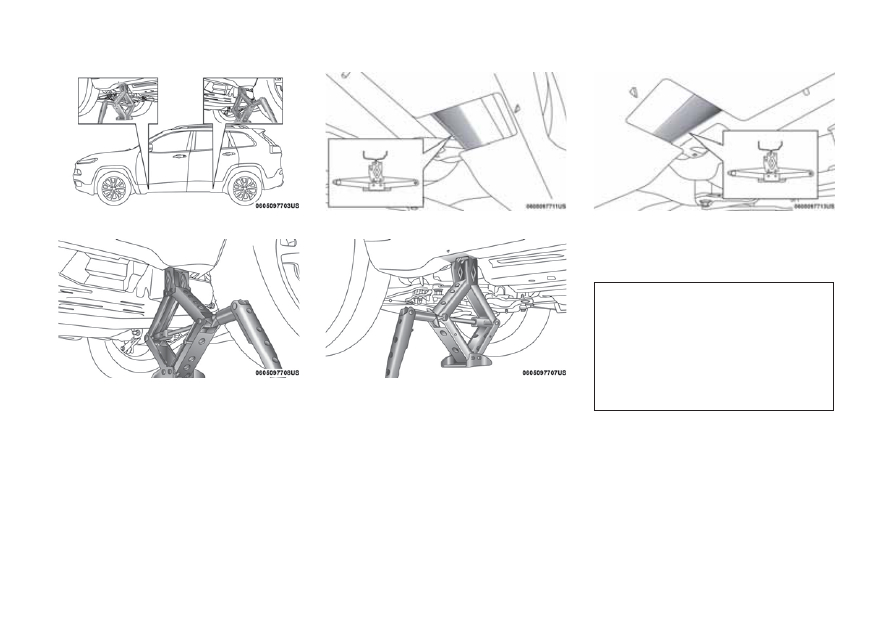

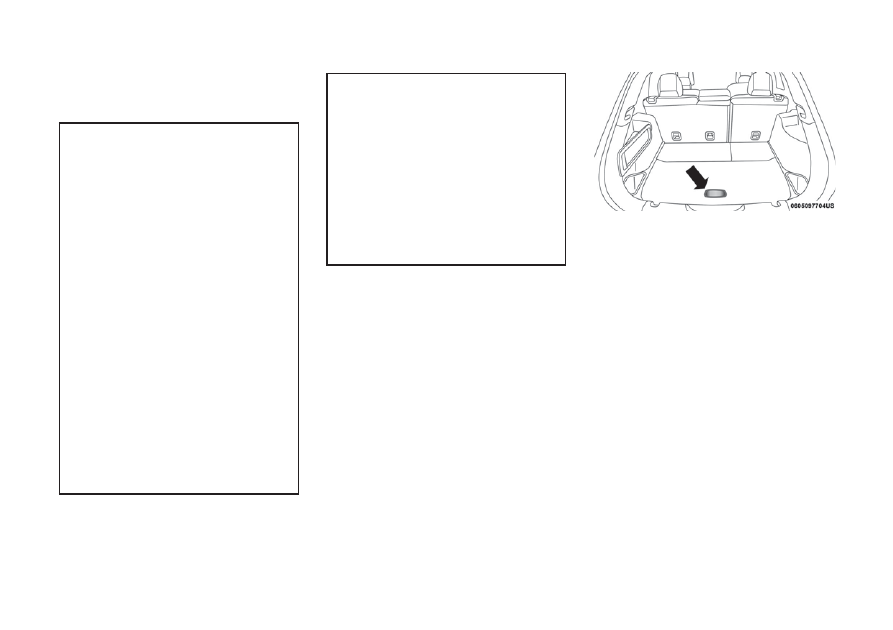

Местохранения домкрата/
запасного колеса

Домкрат, противооткатные башмаки и запас-
ное колесо расположены под напольной па-
нелью багажного отделения за задним си-
деньем.

1. Откройте дверь багажного отделения.

2. Поднимите напольную панель за ручку.

3. Переведите крючок на задней стороне

напольной панели в разложенное положе-
ние и поместите его над верхним высту-
пом корпуса и уплотнением, предохраня-
ющим от атмосферных осадков. Это
обеспечивает удержание напольной па-
нели в поднятом положении при извлече-
нии домкрата и запасного колеса.

4. Снимите крепеж домкрата и запасного

колеса.

Ручка напольной панели

278

5. Уберите башмаки.

6. Выньте из автомобиля домкрат рычаж-

ного типа вместе с ключом для колесных
болтов. Для того чтобы отсоединить ключ
для колесных болтов, поверните винт
домкрата влево.

ПРИМЕЧАНИЕ:
Рукоятка домкрата крепится к боковой сто-
роне домкрата в двух точках. Если домкрат
частично развернут, натяжение между двумя
точками удерживает рукоятку домкрата на
месте.

7. Выньте запасное колесо.

ПРЕДУПРЕЖДЕНИЯ!

Незакрепленные должным образом домк-
рат или запасное колесо могут сорваться
вперед в случае дорожно-транспортного
происшествия или резкого торможения и
стать причиной травмирования пассажи-
ров. Всегда храните домкрат, инструмент
и запасное колесо в специально предна-
значенных для этого местах. Как можно
скорее отремонтируйте или замените пов-
режденное (спущенное) колесо.

Подготовка автомобиля к подъему
на домкрате

1. Установите автомобиль на прочной ров-

ной поверхности как можно дальше от до-
рожного полотна. Избегайте обледенев-
ших или скользких участков.

ПРЕДУПРЕЖДЕНИЯ!

Не производите замену колеса со стороны
автомобиля, обращенного к проезжей
части. Для того чтобы обезопасить себя
во время замены поврежденного колеса,
выберите место, достаточно удаленное от
края дороги.

2. Включите аварийную сигнализацию.

3. Включите стояночный тормоз.

4. Переведите переключатель коробки пе-

редач в положение ПАРКОВКА (автома-
тическая коробка передач) или ЗАДНИЙ
ХОД (механическая коробка передач).

5. Переведите

зажигание

в

положение

LOCK (БЛОКИРОВКА).

6. Зафиксируйте колесо, расположенное на-

против домкрата по диагонали, установив
под передней и задней частями колеса
противооткатные башмаки. Например,
если заменяется правое переднее колесо,
то упоры следует поставить под левое
заднее колесо.

ПРИМЕЧАНИЕ:
При подъеме автомо-
биля домкратом в са-
лоне не должны нахо-
диться пассажиры.

Домкрат и крепеж запасного колеса

Домкрат и инструмент в сборе

279

Инструкции поподъему на
домкрате

ПРЕДУПРЕЖДЕНИЯ!

Во избежание получения травм и повреж-
дения автомобиля строго выполняйте эти
рекомендации по замене колес.
• Перед подъемом автомобиля устано-

вите его на твердой ровной поверхности
как можно дальше от края дороги.

• Включите аварийную сигнализацию.
• Зафиксируйте колесо, расположенное

по диагонали напротив колеса, подле-
жащего замене.

• Прочно закрепите стояночный тормоз и

установите автоматическую коробку пе-
редач в положение ПАРКОВКА, а меха-
ническую коробку передач — в положе-
ние ЗАДНИЙ ХОД.

• Никогда не запускайте двигатель, если

автомобиль поднят домкратом.

• Не допускайте нахождения кого-либо в

поднятом домкратом автомобиле.

• Не залезайте под автомобиль, поднятый

домкратом. Если вам необходимо вы-
полнить работы под поднятым автомо-
билем, обратитесь на сервисную стан-
цию,

где

автомобиль

поднимут

на

подъемнике.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Используйте домкрат только в указан-

ном положении и для подъема автомо-
биля при замене колес.

• При работе вблизи шоссе уделяйте осо-

бое внимание дорожному движению.

• Для обеспечения надежного положения

запасных колес, спущенных или нака-
чанных, они должны располагаться што-
ками клапанов к земле.

ПРЕДОСТЕРЕЖЕНИЯ!

Устанавливайте домкрат под автомоби-
лем только в точках, указанных в Ин-
струкции по использованию домкрата.

1. Извлеките запасное колесо, домкрат и

ключ для колесных болтов.

2. При наличии алюминиевых колес, на ко-

торых колпак ступицы закрывает колес-
ные болты, аккуратно подденьте колпак
ключом для болтов перед подъемом авто-
мобиля.

3. Перед тем как поднять автомобиль, с по-

мощью ключа для болтов ослабьте колес-
ные болты на колесе со спущенной шиной,
не откручивая их до конца. Проверните
колесные болты против часовой стрелки
на один оборот, когда колесо еще нахо-
дится на земле.

4. Установите домкрат под областью подъ-

ема, самой близкой к спущенной шине.
Поверните винт домкрата по часовой
стрелке, чтобы зафиксировать седло
домкрата и область подъема ребра по-
рога, центрируя седло домкрата внутри
прорези в облицовке порога.

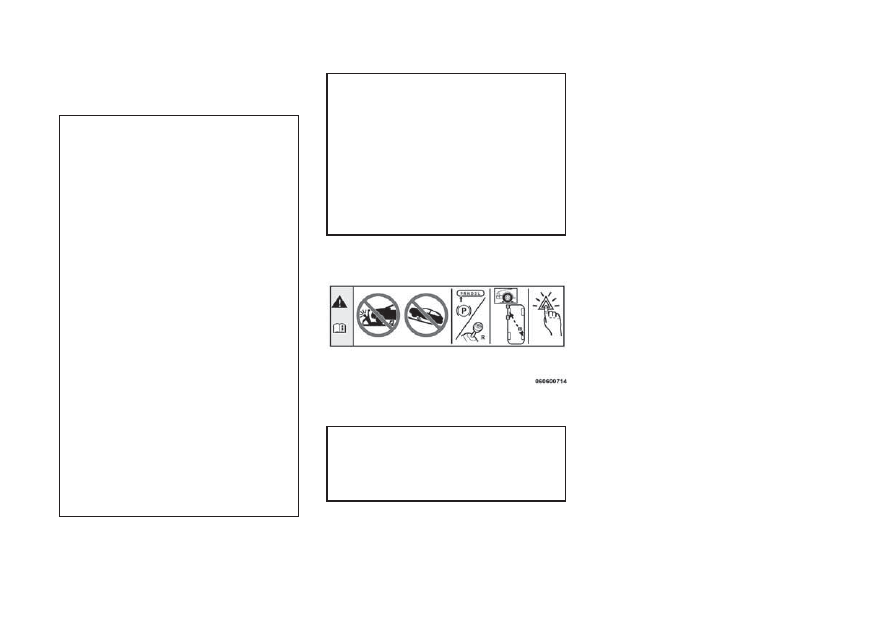

Предупреждающая табличка на домкрате

280

5. Поднимайте автомобиль на минимальную

высоту, достаточную для замены колеса.

ПРЕДУПРЕЖДЕНИЯ!

Подъем автомобиля на высоту больше не-
обходимой делает его менее устойчивым.
Автомобиль может сорваться с домкрата
и травмировать находящихся поблизости
людей. Поэтому всегда поднимайте авто-
мобиль только на минимальную высоту,
достаточную для замены колеса.

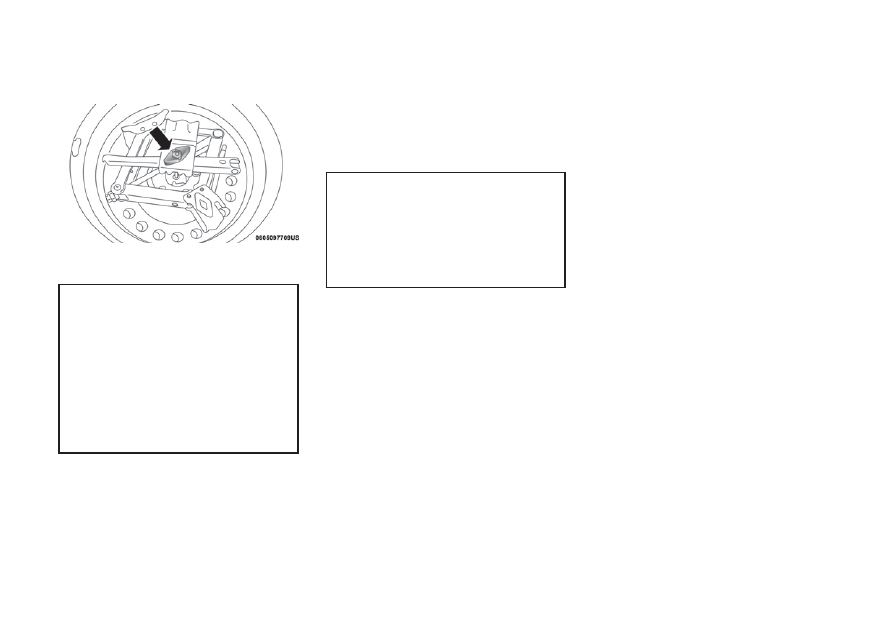

6. Снимите болты крепления колеса и ко-

лесо.

7. Извлеките установочный штифт из узла

домкрата и вкрутите штифт в ступицу ко-
леса, чтобы обеспечить закрепление за-
пасного колеса.

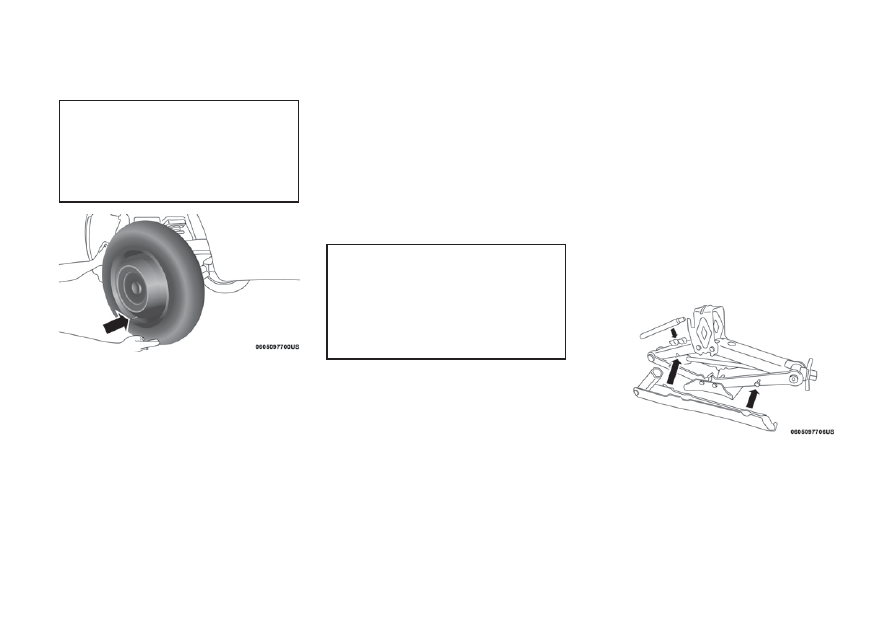

Точки установки домкрата

Задняя точка установки домкрата

Задняя точка зацепления домкрата

Передняя точка установки домкрата

Передняя точка зацепления домкрата

281

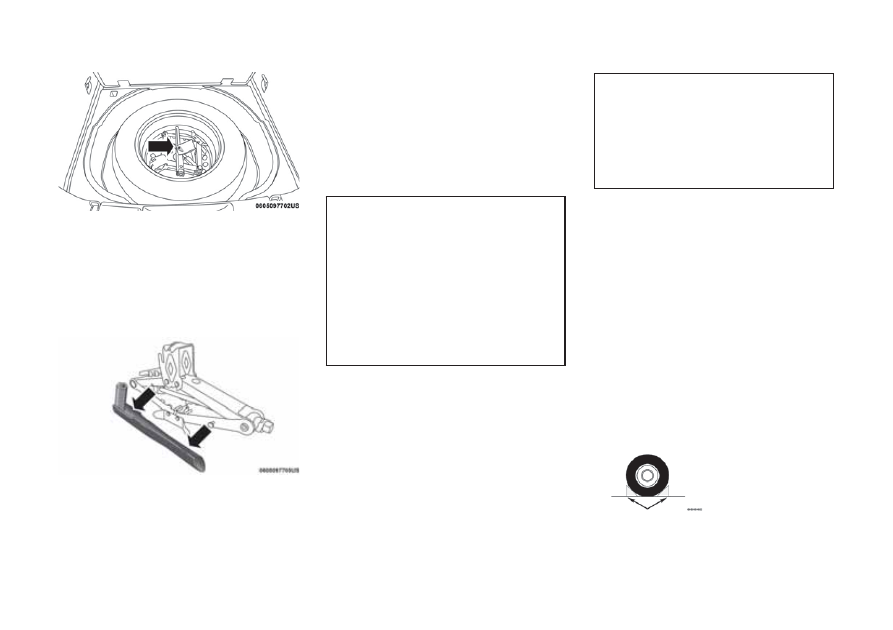

8. Установите запасное колесо.

ПРЕДОСТЕРЕЖЕНИЯ!

Следите за тем, чтобы при установке за-
пасное колесо было обращено колпач-
ками ниппелей наружу. Неправильная ус-
тановка запасного колеса может стать
причиной повреждения автомобиля.

ПРИМЕЧАНИЕ:

• Для автомобилей данной комплектации не

пытайтесь установить колпак ступицы или
декоративный колпак на компактное за-
пасное колесо.

• Дополнительную информацию о предуп-

реждениях, предостережениях, запасном
колесе, его использовании и эксплуатации
см. в

⬙Компактное запасное колесо⬙ и ⬙За-

пасное колесо ограниченного использова-
ния

⬙ в разделе ⬙Шины — общая информа-

ция

⬙, глава ⬙Проверка и техническое

обслуживание

⬙.

9. Установите колесные болты резьбовым

концом в сторону колеса. Слегка затя-
ните колесные болты.

ПРЕДУПРЕЖДЕНИЯ!

Во избежание соскальзывания автомо-
биля с домкрата не затягивайте гайки
крепления колес полностью, пока автомо-
биль не будет опущен на землю. Несоблю-
дение этого требования может привести к
серьезным травмам.

10. Опустите автомобиль на землю, вращая

ручку домкрата против часовой стрелки.

11. Окончательно затяните колесные болты.

Для создания большей подъемной силы
рычага прикладывайте усилие к ключу
по направлению вниз, воздействуя таким
образом на конец ручки. Затягивайте ко-
лесные болты в звездообразном по-
рядке, пока каждый болт не будет затя-
нут

дважды.

Требуемое

значение

момента затяжки зажимных болтов ука-
зано в таблице

⬙Моменты затяжки⬙ в раз-

деле

⬙Технические характеристики⬙. При

возникновении сомнений в надлежащей
затяжке обратитесь для проверки к авто-
ризованному дилеру или на станцию тех-
обслуживания.

Установка запасного колеса

Собранный домкрат

282

12. Надежно

уложите

домкрат,

инстру-

менты, башмаки и спущенное колесо.

ПРЕДУПРЕЖДЕНИЯ!

Незакрепленные должным образом домк-
рат или запасное колесо могут сорваться
вперед в случае дорожно-транспортного
происшествия или резкого торможения и
стать причиной травмирования пассажи-
ров. Всегда храните домкрат, инструмент
и запасное колесо в специально предна-
значенных для этого местах. Как можно
скорее отремонтируйте или замените пов-
режденное (спущенное) колесо.

Установка дорожных шин

1. Установите дорожное колесо на ось.

2. Установите оставшиеся колесные болты

резьбовым концом к колесу. Слегка затя-
ните колесные болты.

ПРЕДУПРЕЖДЕНИЯ!

Во избежание соскальзывания автомо-
биля с домкрата не затягивайте гайки
крепления колес полностью, пока автомо-
биль не будет опущен на землю. Несоблю-
дение этого требования может привести к
серьезным травмам.

3. Опустите автомобиль на землю, вращая

ручку домкрата против часовой стрелки.

4. Окончательно затяните колесные болты.

Для создания большей подъемной силы
рычага прикладывайте усилие к ключу по
направлению вниз, воздействуя таким об-
разом на конец ручки. Затягивайте колес-
ные болты в звездообразном порядке,
пока каждый болт не будет затянут

дважды. Требуемое значение момента за-
тяжки зажимных болтов указано в таб-
лице

⬙Моменты затяжки⬙ в разделе ⬙Тех-

нические

характеристики

⬙.

При

возникновении сомнений в правильности
затяжки гаек обратитесь для проверки к
авторизованному дилеру или на станцию
техобслуживания.

5. Опустите домкрат, пока он полностью не

освободится. Уберите противооткатные
упоры. Закрепите колесный ключ на дом-
крате. Уложите их на запасном колесе и
зафиксируйте с помощью крепления. От-
пустите стояночный тормоз перед нача-
лом движения автомобиля.

6. Через 40 км (25 миль) движения про-

верьте динамометрическим ключом мо-
мент затяжки колесных болтов, чтобы
убедиться, что все болты надежно сидят
на своих местах.

Сложенная шина, домкрат и башмаки

283
