Jeep Grand Cherokee (2018 год). Руководство - часть 82





ПРЕДУПРЕЖДЕНИЯ!

• Проводя

техническое

обслуживание

автомобиля, вы можете получить серь-
езную травму. Беритесь только за те
виды работ, для выполнения которых у
вас есть необходимое образование и
оборудование. Если у вас есть хотя бы
малейшие сомнения в том, что вы спра-
витесь с намеченными работами, обра-
титесь за помощью к квалифицирован-
ному специалисту.

• Отказ от надлежащей проверки и техни-

ческого обслуживания может привести к
неисправности компонента и повлиять
на управляемость и производитель-
ность автомобиля. Это может привести
к ДТП.

328

МОТОРНЫЙ ОТСЕК

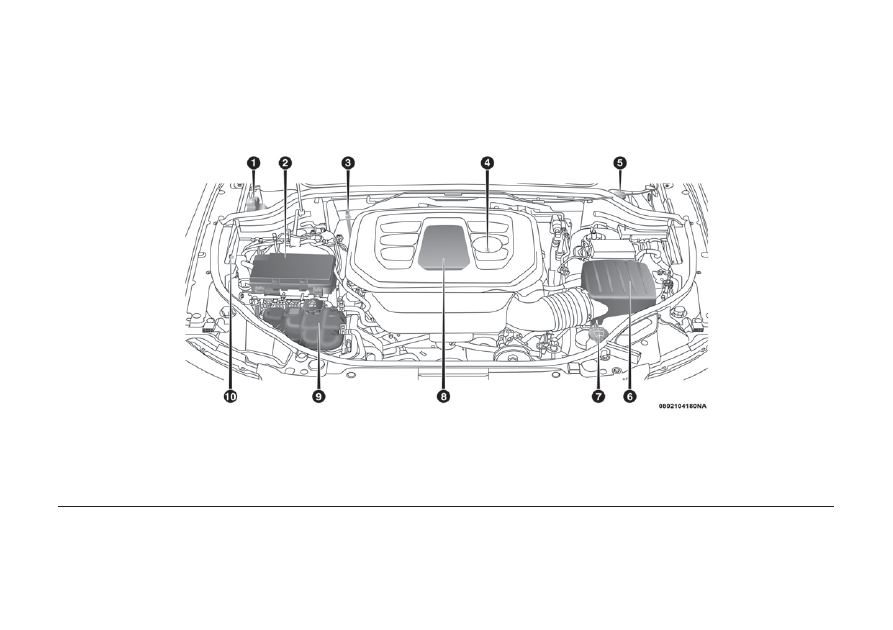

Двигатель объемом 3,6 л

1 — Дистанционный запуск от положительной клеммы внешнего источника
электроэнергии

6 — Воздушный фильтр

2 — Блок распределения питания (предохранители)

7 — Бачок с жидкостью для стеклоомывателя

3 — Щуп для измерения уровня масла в двигателе

8 — Отверстие доступа к фильтру моторного масла

4 — Отверстие для залива масла в двигатель

9 — Бачок охлаждающей жидкости двигателя

5 — Бачок с тормозной жидкостью

10 — Дистанционный запуск от отрицательной клеммы внешнего источника
электроэнергии

329

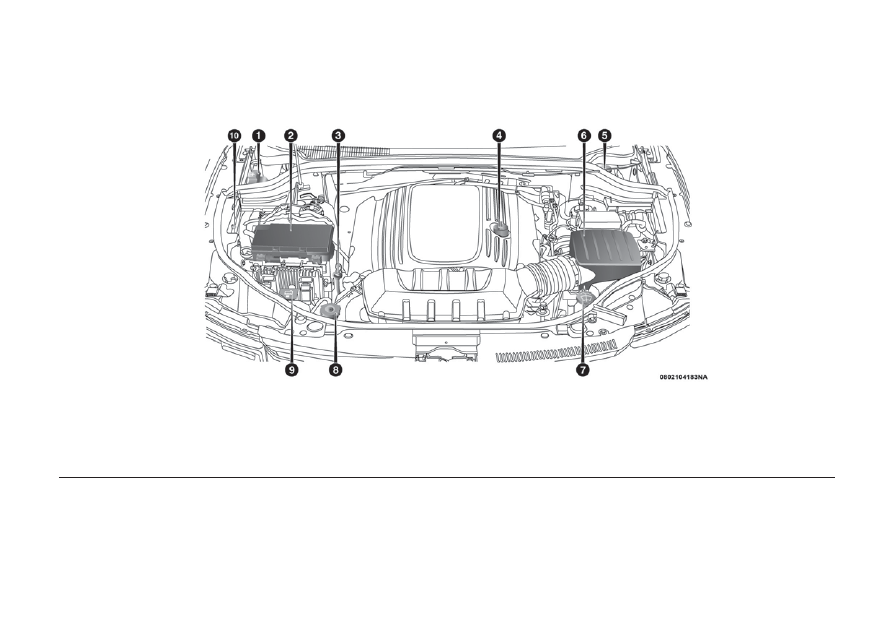

Двигатель объемом 5,7 л

1 — Дистанционный запуск от положительной клеммы внешнего источника
электроэнергии

6 — Воздушный фильтр

2 — Блок распределения питания (предохранители)

7 — Бачок с жидкостью для стеклоомывателя

3 — Щуп для измерения уровня масла в двигателе

8 — Крышка системы охлаждения (радиатор)

4 — Отверстие для залива масла в двигатель

9 — Бачок охлаждающей жидкости двигателя

5 — Бачок с тормозной жидкостью

10 — Дистанционный запуск от отрицательной клеммы внешнего источника
электроэнергии

330

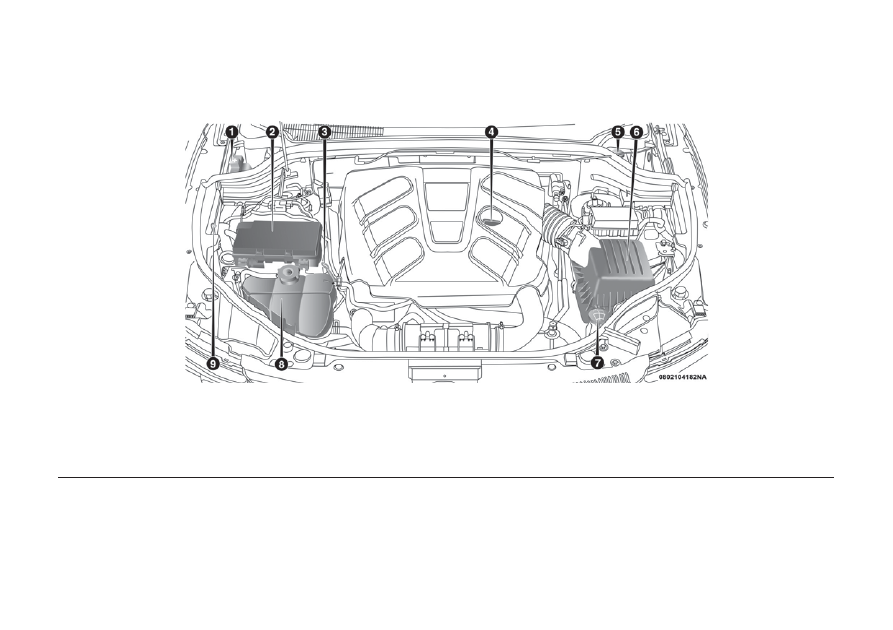

Дизельный двигатель 3,0 л

1 — Дистанционный запуск от положительной клеммы внешнего источника
электроэнергии

6 — Воздушный фильтр

2 — Блок распределения питания (предохранители)

7 — Бачок с жидкостью для стеклоомывателя

3 — Щуп для измерения уровня масла в двигателе

8 — Напорный бак охладителя

4 — Отверстие для залива масла в двигатель

9 — Дистанционный запуск от отрицательной клеммы внешнего источника
электроэнергии

5 — Бачок с тормозной жидкостью

331
