Jeep Grand Cherokee (2018 год). Руководство - часть 49





Процедуры переключения

Переключение 4WD HI на 4WD LOW
На скорости 0–5 км/ч (0–3 миль/ч), зажигании
в положении ON (ВКЛ.) или при работающем
двигателе переведите рычаг коробки пере-
дач в положение N и нажмите один раз на
кнопку 4WD LOW переключателя раздаточ-
ной коробки. Индикатор 4WD LOW в щитке
приборов начнет мигать и будет непрерывно
светиться после завершения переключения.

ПРИМЕЧАНИЕ:
Если условия для переключения или блоки-
ровки не выполнены, или сработала защита
двигателя от перегрева электродвигателя
раздаточной коробки, то на дисплее прибор-
ной панели будет мигать сообщение: «For
4x4 Low Slow Below 3 mph (5 km/h) Put Trans in
“N” Press 4 Low» (Для вкл. полного привода
на пониж. передаче понизьте скорость до
5 км/ч (3 мили/ч) и переведите коробку пере-
дач в положение N, нажмите 4 Low). Для

получения дополнительной информации см.
«Дисплей приборной панели» в разделе
«Знакомство с приборной панелью».

Переключение 4WD LOW на 4WD HI
На скорости 0–5 км/ч (0–3 миль/ч), зажигании
в положении ON (ВКЛ.) или при работающем
двигателе переведите рычаг коробки пере-
дач в положение НЕЙТРАЛЬ и нажмите один
раз на кнопку 4WD LOW переключателя раз-
даточной коробки. Индикатор

⬙4WD LOW⬙ на

приборной панели начнет мигать и погаснет
после завершения переключения.

ПРИМЕЧАНИЕ:

• Если условия для переключения или бло-

кировки не выполнены, или сработала за-
щита двигателя от перегрева электродви-
гателя

раздаточной

коробки,

то

на

дисплее приборной панели будет мигать
сообщение: «For 4x4 High Slow Below 3 mph
(5 km/h) Put Trans in N push 4 Low» (Для вкл.
полного привода на повыш. передаче по-
низьте скорость до 5 км/ч (3 миль/ч) и пере-
ведите коробку передач в положение N,
нажмите 4 Low). Для получения дополни-
тельной информации см. «Дисплей при-
борной панели» в разделе «Знакомство с
приборной панелью».

• Переключиться в или из режима 4WD LOW

можно, если автомобиль стоит; однако при
этом могут возникнуть трудности, так как
положение зубьев муфты сцепления, входя-
щих в зацепление, может не совпадать пол-
ностью. Для выравнивания положения вхо-

дящих

в

зацепление

и

завершения

переключения может потребоваться нес-
колько попыток. Осуществлять переключе-
ние предпочтительнее, когда автомобиль
движется со скоростью 0-3 миль/ч (0-5 км/ч).
При движении со скоростью более 5 км/ч
(3 миль/ч) раздаточная коробка блокирует
переключение.

Переключение на НЕЙТРАЛЬ (N)

ПРЕДУПРЕЖДЕНИЯ!

Водитель и другие люди могут получить
травмы или погибнуть, если автомобиль
оставлен без присмотра с раздаточной ко-
робкой в положении НЕЙТРАЛЬ (N), а сто-
яночный тормоз при этом не включен. В
положении НЕЙТРАЛЬ (N) передний и зад-
ний карданные валы отключены от транс-
миссии. При этом автомобиль способен
двигаться, даже если рычаг коробки пере-
дач находится в положении ПАРКОВКА.
Если водитель отсутствует в автомобиле,
стояночный тормоз должен быть обяза-
тельно включен.

1. Полностью остановите автомобиль при

работающем двигателе.

2. Нажмите и удерживайте нажатой педаль

тормоза.

3. Переключите коробку передач на режим

НЕЙТРАЛЬ.

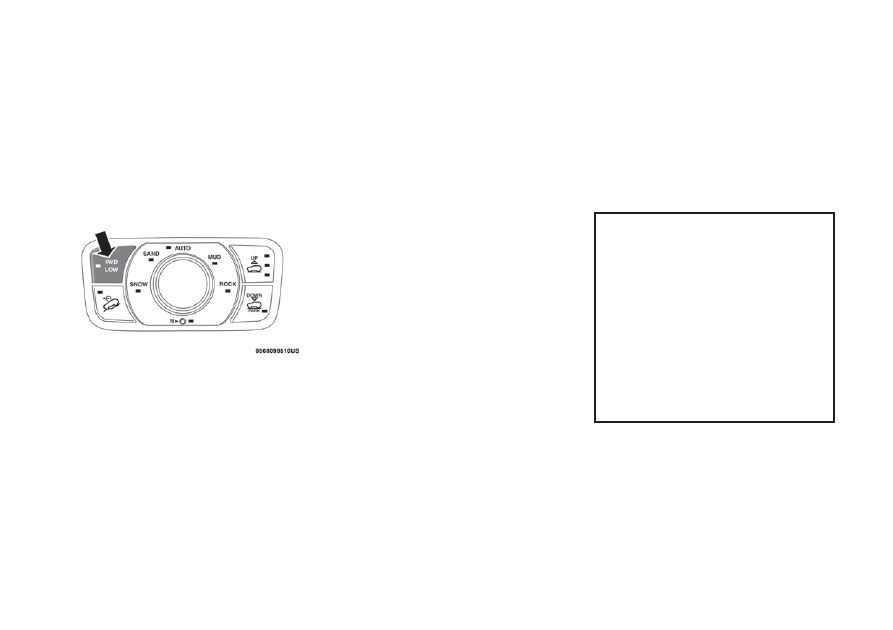

Переключатель раздаточной коробки

196

4. Если автомобиль оснащен пневматичес-

кой подвеской Quadra-Lift, убедитесь, что
установлен стандартный дорожный про-
свет.

5. Используя кончик шариковой ручки или

другой подобный предмет, нажмите и
удерживайте кнопку режима НЕЙТРАЛЬ
(N) раздаточной коробки (расположенную
рядом с переключателем) в течение че-
тырех секунд. Подсветка за символом
НЕЙТРАЛЬ (N) будет мигать, указывая на
выполнение процесса переключения. Ин-
дикатор перестанет мигать (будет непре-
рывно светиться) после завершения пе-
реключения в режим НЕЙТРАЛЬ (N). На
дисплее приборной панели появится со-
общение «NEUTRAL» (НЕЙТРАЛЬ). Для
получения дополнительной информации
см. «Дисплей приборной панели» в раз-
деле «Знакомство с приборной панелью».

6. После завершения переключения и когда

индикатор режима НЕЙТРАЛЬ (N) горит
непрерывно,

отпустите

кнопку

НЕЙ-

ТРАЛЬ (N).

7. Переведите рычаг коробки передач в по-

ложение ЗАДНИЙ ХОД.

8. Отпустить педаль тормоза, подождать

пять секунд и убедиться, что автомобиль
не движется.

9. Нажмите и удерживайте нажатой педаль

тормоза. Вновь переведите рычаг ко-
робки передач в положение НЕЙТРАЛЬ.

10. Полностью включите стояночный тор-

моз.

11. Убедившись, что коробка передач и раз-

даточная коробка находятся в режиме
НЕЙТРАЛЬ,

нажмите

и

удерживайте

кнопку ENGINE START/STOP (ПУСК/
ОСТАНОВКА ДВИГАТЕЛЯ) до тех пор,
пока двигатель не выключится.

12. Переместите переключатель коробки

передач в режим ПАРКОВКА. Отпустите
педаль тормоза.

13. Два раза нажмите кнопку ENGINE

START/STOP (ПУСК/ОСТАНОВКА ДВИ-
ГАТЕЛЯ) (без нажатия на педаль тор-
моза), чтобы перевести зажигание в ре-
жим ВЫКЛ.

14. Отпустите стояночный тормоз только

тогда, когда автомобиль надежно под-
ключен к буксирной машине.

ПРИМЕЧАНИЕ:
Если условия для переключения или блоки-
ровки не выполнены, то на дисплее щитка
приборов будет мигать сообщение:

⬙To Tow

Vehicle Safely, Read Neutral Shift Procedure in
Owner’s Manual

⬙ (Для обеспечения безопас-

ности буксирной машины ознакомьтесь с
процедурой переключения в режим Ней-
траль в руководстве по эксплуатации). Для
получения дополнительной информации см.
«Дисплей приборной панели» в разделе
«Знакомство с приборной панелью».

Переключение с нейтральной передачи
(N)
Для подготовки автомобиля к стандартному
режиму эксплуатации выполните следующие
действия.

1. Полностью остановить автомобиль.

2. Полностью включите стояночный тормоз.

3. Запустите двигатель.

4. Нажмите и удерживайте нажатой педаль

тормоза.

5. Переключите коробку передач на режим

НЕЙТРАЛЬ.

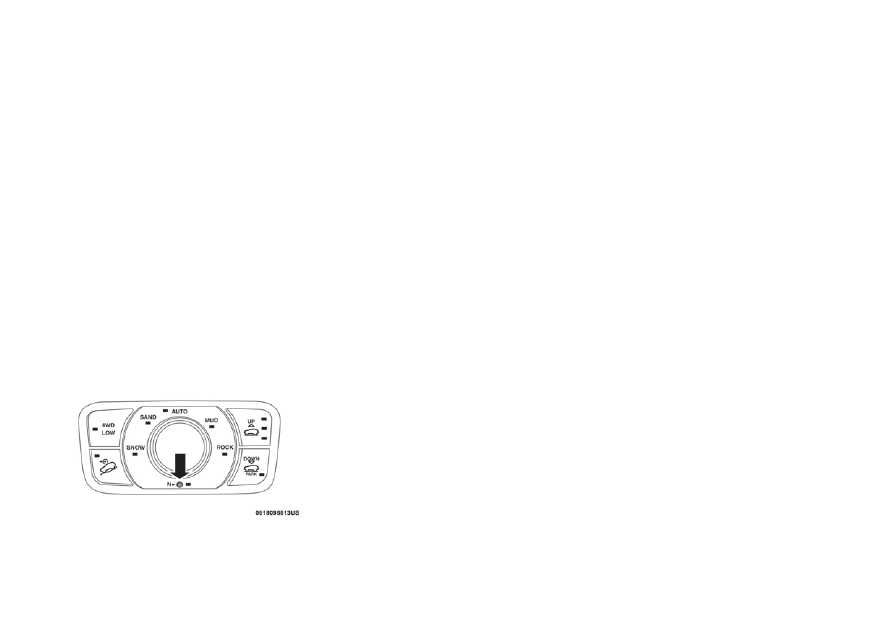

Переключатель НЕЙТРАЛЬ (N)

197

6. Используя кончик шариковой ручки или

другой подобный предмет, нажмите и
удерживайте кнопку режима НЕЙТРАЛЬ
(N) раздаточной коробки (расположенную
рядом с переключателем) в течение од-
ной секунды.

7. При выключении индикатора положении

НЕЙТРАЛЬ (N) отпустите кнопку НЕЙ-
ТРАЛЬ (N).

8. После того как кнопка НЕЙТРАЛЬ (N) бу-

дет отпущена, раздаточная коробка пере-
ключится в положение, определяемое се-
лектором.

Система Quadra-Drive II — при
наличии

Дополнительная система Quadra-Drive II об-
ладает двумя муфтами передачи крутящего
момента. Муфты включают заднюю ось
электронного самоблокирующегося диффе-

ренциала (ELSD) и раздаточную коробку
Quadra-Trac II. Дополнительные оси ELSD ра-
ботают полностью автоматически и не тре-
буют вмешательства водителя. В нормаль-
ных

условиях

вождения

устройство

функционирует в качестве стандартной оси,
ровно распределяя крутящий момент между
левыми и правыми колесами. При различиях
в сцеплении левого и правого колеса с до-
рожным покрытием муфта обнаружит разли-
чие в скорости их вращения. Поскольку одно
колесо начинает вращаться быстрее другого,
крутящий момент будет автоматически пере-
распределяться от колеса, сцепление кото-
рого с дорожным покрытием слабее, на ко-
лесо,

сцепление

которого

с

дорожным

покрытием сильнее. Несмотря на различия в
конструкции раздаточной коробки и муфты
оси, функционируют они сходным образом.
Для переключения раздаточной коробки
Quadra-Trac II следуйте инструкциям перед
данным разделом.

QUADRA-LIFT — ПРИ
НАЛИЧИИ

Описание

Система пневматической подвески Quadra-
Lift обеспечивает постоянную функцию вы-
равнивания нагрузки с дополнительной воз-
можностью регулировки высоты автомобиля
с помощью кнопки. Автомобиль будет авто-
матически увеличивать и уменьшать высоту,
чтобы адаптироваться к соответствующим

условиям движения. На более высоких ско-
ростях автомобиль будет понижать высоту
до аэродинамического дорожного просвета,
а при движении в режиме бездорожья будет,
соответственно,

увеличивать

высоту.

Кнопки рядом с переключателем местности
в центральной части консоли могут исполь-
зоваться для настройки предпочтительного
дорожного просвета в соответствии с дорож-
ными условиями.

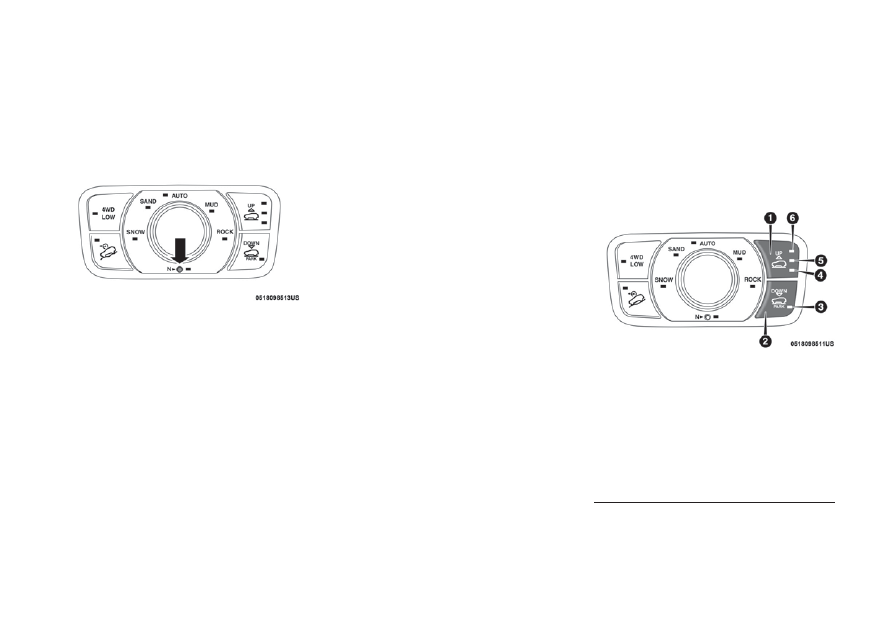

Переключатель НЕЙТРАЛЬ (N)

Переключатель Selec-Terrain

1 — кнопка UP (ВВЕРХ)
2 — кнопка DOWN (ВНИЗ)
3 — индикаторная лампа режима быстрого до-
ступа (выбирается пользователем)
4— индикаторная лампа нормальной высоты
дорожного просвета (выбирается пользовате-
лем)
5 — индикаторная лампа езды по бездорожью
1 (выбирается пользователем)
6 — индикаторная лампа езды по бездорожью
2 (выбирается пользователем)

198

• Нормальная высота дорожного про-

света (NRH) — стандартное положение
подвески, предназначено для нормальных
условий вождения.

• Движение

побездо

ро

жью

1

(OR1)

(подъем автомобиля примерно на 28 мм
(1,1 дюйма))
— это основное положение
для движения по бездорожью, если не тре-
буется OR2. В результате передвижение
становится более комфортным. Нажмите
кнопку «UP» (Вверх) один раз в положении
NRH, когда скорость движения автомо-
биля ниже 61 км/ч (38 миль/ч). В положении
OR1, если скорость автомобиля остается
между 64 км/ч (40 миль/ч) и 80 км/ч
(50 миль/ч) более 20 секунд или если ско-
рость автомобиля превышает 80 км/ч
(50 миль/ч), высота автомобиля будет ав-
томатически уменьшена до положения
NRH. Более подробные сведения см. в раз-
деле «Советы по вождению» главы «За-
пуск двигателя и вождение автомобиля».

• Движение

побездо

ро

жью

2

(OR2)

(подъем автомобиля составляет при-
мерно55 мм (2,2 дюйма))
— это положе-
ние предназначено для движения по без-
дорожью, где необходим максимальный
дорожный просвет. Для перехода в режим
OR2 нажмите кнопку «UP» (ВВЕРХ) два
раза в положении NRH или один раз из
положения OR1, когда скорость движения
автомобиля ниже 32 км/ч (20 миль/ч). Во
время работы в OR2, если скорость авто-
мобиля превышает 40 км/ч (25 миль/ч), вы-

сота автомобиля будет автоматически
уменьшаться до положения OR1. Более
подробные сведения см. в разделе «Со-
веты по вождению» главы «Запуск двига-
теля и вождение автомобиля».

• Режим Аэро (опускание автомобиля

примернона 15 мм (0,6 дюйма)) — это
положение обеспечивает улучшение аэро-
динамических свойств при понижении вы-
соты автомобиля. Автомобиль автомати-
чески переходит в режим Аэро, когда
скорость

автомобиля

составляет

от

83 км/ч (52 миль/ч) до 90 км/ч (56 миль/ч) в
течение более 20 секунд или превышает
90 км/ч (56 миль/ч). Автомобиль переходит
в режим NRH из режима Аэро, когда ско-
рость автомобиля составляет от 32 км/ч
(20 миль/ч) до 40 км/ч (25 миль/ч) в течение
более 20 секунд или опускается ниже
32 км/ч (20 миль/ч). Автомобиль перейдет в
режим Аэро независимо от скорости дви-
жения автомобиля, если автомобиль нахо-
дится в режиме «SPORT» (СПОРТ).

• Режим быстрого доступа (опускание

автомобиля примерно на 1,6 дюйма
(40 мм)
— это положение опускает автомо-
биль для облегчения входа и выхода пас-
сажира, а также выполняется опускание
задней части автомобиля для облегчения
погрузки и разгрузки багажного отделе-
ния. Для установки режима быстрого до-
ступа нажмите кнопку «DOWN» (ВНИЗ)
один раз из режима (NRH), если скорость
движения

автомобиля

ниже

40

км/ч

(25 миль/ч). Если скорость автомобиля
ниже 24 км/ч (15 миль/ч), высота автомо-
биля начнет уменьшаться. Если скорость
автомобиля

составляет

от

24

км/ч

(15 миль/ч) до 40 км/ч (25 миль/ч) в течение
более 60 секунд или превышает 40 км/ч
(25 миль/ч), выбор режима быстрого до-
ступа будет отменен. Для выхода из ре-
жима быстрого доступа нажмите кнопку
«Up» (Вверх) один раз в режиме быстрого
доступа или на скорости более 24 км/ч
(15 миль/ч).

ПРИМЕЧАНИЕ:
Автоматическое уменьшение высоты автомо-
биля в режиме быстрого доступа можно акти-
вировать с помощью радиоприемника с сен-
сорным экраном Uconnect. Если эта функция
включена, высота автомобиля будет понижена
только в том случае, если рычаг переключа-
теля передач находится в положении ПАР-
КОВКА, переключатель режимов для рельефа
местности — в положении АВТО, раздаточная
коробка — в положении АВТО и уровень дол-
жен быть в нормальном режиме или режиме
Аэро. Высота автомобиля не будет понижена
автоматически, если пневматическая под-
веска находится в режиме «Бездорожье» 2
или 1. Если автомобиль оборудован модулем,
препятствующим проникновению злоумыш-
ленников в автомобиль (ITM), опускание будет
отменено при ВЫКЛЮЧЕНИИ зажигания и от-
крытой двери для предотвращения отключе-
ния аварийного сигнала.

199















содержание   ..  47  48  49  50   ..
