Jeep Compass (2018 год). Руководство - часть 19

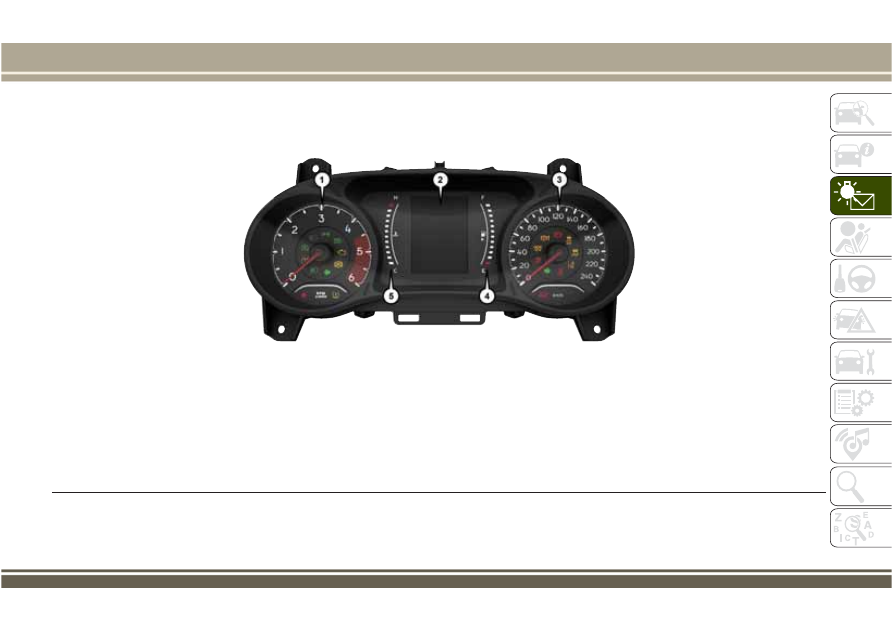

Приборная панель — дизельный двигатель

1 - тахометр
2 - дисплей приборной панели
3 — Спидометр
4 - датчик уровня топлива
5 — Датчик температуры

79

ДИСПЛЕЙ ПРИБОРНОЙ
ПАНЕЛИ — ПРИ НАЛИЧИИ

Автомобиль может быть оборудован дис-
плеем приборной панели, который предо-
ставляет водителю полезную информа-
цию. В режиме зажигания ОСТАНОВКА/
ВЫКЛ. дисплей будет активироваться при
отпирании/запирании дверей и отобра-
жать общее пройденное расстояние в ми-
лях или километрах на счетчике пробега.
Дисплей приборной панели разработан
для отображения важной информации о
системах и функциях автомобиля. С по-
мощью интерактивного дисплея водителя
на приборной панели можно видеть, как
работают системы и получать предупреж-
дения, когда происходят сбои в работе.
Органы управления, установленные на
рулевом колесе, позволяют прокручивать
и выполнять вход в главные меню и под-
меню. Можно получать доступ к опреде-
ленной информации и выбирать и регули-
ровать определенные параметры.

Расположение дисплея приборной

панели и элементы управления

На дисплее приборной панели находится
интерактивный дисплей водителя, распо-
ложенный на приборной панели.

Меню дисплея приборной панели вклю-
чает в себя следующие пункты:

• Спидометр

• Информация об автомобиле

• Система помощи водителю

• Расход топлива

• Указатель частичного пробега

• Система остановки и запуска двигателя

(при наличии)

• Аудиосистема

• Текстовые сообщения**

• Настройки экрана

• Настройки автомобиля

Система позволяет водителю выбирать
информацию нажатием следующих кно-
пок на рулевом колесе:

•

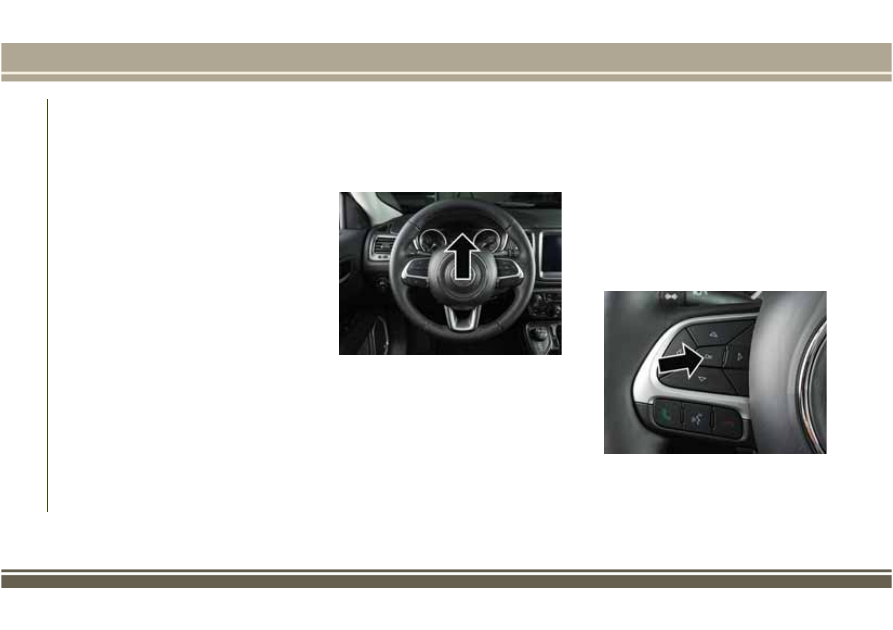

Расположение дисплея щитка

приборов

Кнопки управления дисплея

приборной панели

ЗНАКОМС

ТВ

О

С

ПАНЕЛЬЮ

ИНС

ТР

УМЕНТ

ОВ

80

Кнопка со стрелкой вверх
Для прокрутки вверх нажмите и отпус-
тите кнопку со стрелкой вверх в главном
меню и в подменю.

• Кнопка со стрелкой вниз

Для прокрутки вниз нажмите и отпустите
кнопку со стрелкой вниз в главном меню
и в подменю.

• Кнопка со стрелкой вправо

Нажмите и отпустите кнопку со стрелкой
вправо для доступа к экранам инфор-
мации или подменю из главного меню.

• Кнопка со стрелкой влево

Нажмите и отпустите кнопку со стрелкой
влево для доступа к экранам информа-
ции или подменю из главного меню.

• Кнопка OK

Нажмите кнопку OK для доступа/выбора
экранов информации или подменю из
главного меню. Нажмите и удерживайте
нажатой кнопку OK (ОК) в течение одной
секунды,

чтобы

сбросить

отображаемую/выбранную функцию, ко-
торую можно сбросить.

БОРТОВОЙ КОМПЬЮТЕР

Нажимайте и отпускайте кнопки со стрел-
ками вверх или вниз, до тех пор пока на
дисплее приборной панели не выделится
значок Trip A (Поездка A) и Trip B (Поездка
B) (используйте кнопки со стрелками
влево и вправо для переключения между
поездками A и B). Нажмите и отпустите
кнопкуOK для отображения информации
о поездке.

ПРЕДУПРЕЖДАЮЩИЕ/
СВЕТОВЫЕ ИНДИКАТОРЫ
И СООБЩЕНИЯ

Предупреждающий/световой

индикатор

включается на приборной панели вместе
со специальным сообщением и/или зву-
ковым сигналом, если это применимо.
Данные индикаторы являются показа-
тельными

и

предупреждающими,

при

этом они не рассматриваются в качестве
исчерпывающих и/или альтернативных
по отношению к информации, содержа-
щейся в Руководстве по эксплуатации, ко-
торое в любом случае рекомендуется

внимательно читать. В случае индикации
неисправности всегда обращайтесь к ин-
формации в данной главе.

Все активные индикаторы будут первыми
отображаться на дисплее, если это при-
менимо. Меню проверки системы может
отличаться в зависимости от параметров
оборудования и текущего состояния авто-
мобиля. Некоторые индикаторы явля-
ются опциональными и могут не отобра-
жаться.

Следующие световые сигналы и индика-
торы будут предупреждать вас о состоя-
нии автомобиля, которое может стать
серьезным. Некоторые световые сигналы
будут загораться при запуске автомобиля
для подтверждения исправности. Если
какие-либо световые сигналы остаются
включенными после запуска автомобиля,
см. дополнительную информацию в соот-
ветствующих разделах о предупреждаю-
щих световых индикаторах систем авто-
мобиля.

81

Красные световые индикаторы

- Предупреждающий индикатор

непристегнутого ремня безопас-
ности

При первом повороте замка зажигания в
положение ВКЛЮЧЕНИЕ/РАБОТА этот
индикатор загорается приблизительно на
4-8 секунд для проверки лампы. Во время
проверки лампы, если ремень безопас-
ности водителя или пассажира не при-
стегнут,

прозвучит

предупреждающий

сигнал. После проверки лампы или во
время движения, если ремень безопас-
ности водителя остается непристегну-
тым, индикатор непристегнутого ремня
безопасности будет мигать или продол-
жать светиться, а также раздастся пре-
дупреждающий звуковой сигнал.

— Предупреждающий индика-

тор системы подушек безопасности

После поворота замка зажигания в поло-
жение ВКЛЮЧЕНИЕ/РАБОТА эта лам-
почка загорается на 4-8 секунд для про-
верки работоспособности. Если лампа не
загорается при запуске двигателя, горит в

течение длительного времени или заго-
рается во время движения, как можно
скорее обратитесь к официальному ди-
леру для проверки системы. При обнару-
жении индикатора неисправности поду-
шек

безопасности

загорится

этот

световой индикатор и прозвучит единич-
ный предупреждающий звуковой сигнал;
он продолжит гореть при устранении не-
исправности. Если световой индикатор
горит прерывисто или продолжает гореть
во время вождения, обратитесь к офици-
альному дилеру для обслуживания авто-
мобиля.

- предупреждающий индикатор

тормозной системы

Эта лампа предназначена для контроля
состояния тормозной системы, включая
утечку тормозной жидкости и включение
стояночного тормоза. Если предупрежда-
ющий индикатор горит, то это может озна-
чать наличие неисправности резервуара
анти-блокировочной

системы,

низкий

уровень тормозной жидкости, а также
включение стояночных огней.

Если индикатор продолжает светиться
после отключения стояночного тормоза, а
уровень жидкости в баке главного цилин-
дра максимальный, возможно, имеются
неполадки в работе тормозной гидравли-
ческой системы или неполадка в работе
усилителя тормозной системы, которую
обнаружила антиблокировочная система
тормозов (ABS) или электронная система
курсовой устойчивости (ESC). В этом слу-
чае индикатор будет светиться до тех пор,
пока причина неполадки не будет устра-
нена. Если неполадка связана с работой
усилителя тормозной системы, насос сис-
темы ABS включается при нажатии тор-
моза, а при каждой остановке ощущается
вибрирование тормозной педали.

При выходе одного из контуров из строя,
другой контур двухконтурной гидравли-
ческой тормозной системы сохраняет ра-
ботоспособность. Об утечке одного из
контуров двухконтурной системы тормо-
жения

свидетельствует

контрольная

лампа тормозной системы, которая заго-
рится в том случае, если уровень тормоз-
ной жидкости в главном цилиндре упал
ниже заданного уровня.

ЗНАКОМС

ТВ

О

С

ПАНЕЛЬЮ

ИНС

ТР

УМЕНТ

ОВ

82
