Jeep Cherokee (2018 год). Руководство - часть 67





Замена внешних электрических
ламп

Биксеноновые фары высокой
интенсивности (HID) — если
установлены
В фарах установлены высоковольтные раз-
рядные лампы. Высокое напряжение сохра-
няется в цепи даже тогда, когда переключа-
тель света фар выключен. Поэтому не
следует обслуживать лампы фар высокой
интенсивности самостоятельно. Если лампа
в фаре перегорела, обратитесь к официаль-
ному дилеру для обслуживания.

ПРИМЕЧАНИЕ:
На автомобилях, оснащенных фарами высо-
кой интенсивности (HID), свет фар при их
включении приобретает голубой оттенок.
Примерно через 10 секунд, по мере зарядки
системы, цвет становится белым.

ПРЕДУПРЕЖДЕНИЯ!

При переводе переключателя фар высо-
кой интенсивности (HID) в положение
ВКЛЮЧЕНИЕ имеет место временное по-
вышение напряжения в патронах ламп
фар. При неправильном обслуживании
это может привести к серьезному элект-
рическому удару или даже смерти от пора-
жения электрическим током. За помощью
обращайтесь к уполномоченному дилеру.

Двухнитевые галогеновые фары

1. Выньте три винта с шестигранной голо-

вкой из накладки колесной ниши.

2. Потяните наружную кромку подкрылка к

шине, чтобы получить доступ к крышке
лампы фары.

3. Надежно держа кольцо, поворачивайте

его против часовой стрелки, чтобы от-
крыть.

4. Крепко возьмитесь за лампу с патроном и

поверните

против

часовой

стрелки,

чтобы извлечь из корпуса.

5. Извлеките лампу из патрона и установите

новую лампу.

ПРЕДОСТЕРЕЖЕНИЯ!

Не касайтесь колбы новой лампы паль-
цами. Загрязнение жиром может сущест-
венно сократить срок службы лампы.
Если лампа коснулась жирной поверх-
ности, очистите лампу спиртом.

6. Установите лампу с патроном в корпус

фары и поверните по часовой стрелке,
чтобы зафиксировать.

7. Установите крышку лампы в корпус фары

и поверните по часовой стрелке, чтобы
зафиксировать.

8. Установите три винта с шестигранной го-

ловкой в накладку колесной ниши.

Передние указатели поворота и
передние габаритные фонари

1. Откройте капот.

ПРИМЕЧАНИЕ:
Возможно, перед заменой ламп в сборке вер-
хней лампы со стороны пассажира придется
снять корпус воздушного фильтра.

2. Поверните соответствующую лампу и

патрон в сборе против часовой стрелки и
извлеките лампу и патрон из корпуса
лампы.

3. Выньте лампу из патрона и замените

лампу.

4. Установите лампу с патроном в корпус и

поверните патрон по часовой стрелке,
чтобы зафиксировать его на месте.

5. Снова установите корпус воздушного

фильтра, если он был снят.

Передняя противотуманная фара

1. Выньте три винта с шестигранной голо-

вкой из накладки колесной ниши.

2. Для получения доступа к лампе потяните

за наружную кромку накладки колеса по
направлению к шине.

268

3. Сожмите два выступа на стороне патрона

лампы и потяните прямо из противоту-
манной фары.

4. Отсоедините жгут проводов от лампы.

ПРЕДОСТЕРЕЖЕНИЯ!

Не касайтесь колбы новой лампы паль-
цами. Загрязнение жиром может сущест-
венно сократить срок службы лампы.
Если лампа коснулась жирной поверх-
ности, очистите лампу спиртом.

5. Заново подсоедините жгут проводов к но-

вой лампе и повторно установите, вста-
вив новую лампу непосредственно в кор-
пус противотуманной фары до фиксации.

6. Закройте нижнюю крышку в подкрылке.

Лампа заднего хода на борту кузова

1. Откройте дверь багажного отделения.

2. Удалите винты, крепящие корпус лампы

заднего хода к борту кузова автомобиля.

3. Схватите задний фонарь и сильно потя-

ните назад, чтобы отсоединить его от бо-
ковой части кузова автомобиля.

4. Отсоедините разъем электропроводки.

5. Поверните

патрон

против

часовой

стрелки и извлеките его из корпуса.

6. Вытяните лампу, чтобы вынуть ее из пат-

рона.

7. Замените лампу и установите патрон.

8. Подсоедините разъем электропроводки.

9. Установите корпус лампы заднего хода на

борту кузова и закрепите его винтами.

10. Закройте дверь багажного отделения.

Лампа заднегохода, установленная на
двери багажного отделения

1. Откройте дверь багажного отделения.

2. С помощью фибрового стержня или плос-

кой отвертки отодвиньте нижнюю об-
шивку от двери багажного отделения.

3. После отделения обшивки оттяните ее

назад, так, чтобы открылась внутренняя
панель.

4. С помощью фибрового стержня или плос-

кой отвертки откройте внутреннюю па-
нели, открыв доступ к задней части
лампы дверцы багажного отделения.

5. Отсоедините разъем электропроводки.

6. Поверните

патрон

против

часовой

стрелки и отделите лампу от него.

7. Вытяните лампу, чтобы вынуть ее из пат-

рона.

8. Замените лампу, установите обратно пат-

рон.

9. Подсоединить разъем электропроводки.

10. Установите внутреннюю панель и ниж-

нюю обшивку.

11. Закройте дверь багажного отделения.

Фонарь подсветки номера

1. С помощью небольшой отвертки вдавите

запирающую лапку на боковой стороне
фонаря в сборе и надавите на фонарь в
сборе, чтобы его снять.

2. Вытолкните лампу из цоколя, замените, и

установите фонарь в сборе на место, убе-
дившись, что запирающая лапка зафик-
сирована.

Задний противотуманный фонарь

1. С помощью небольшой отвертки или фиб-

рового стержня нажмите на крепежную
лапку на отражающей стороне лампы и
вытянуть лампу в сборе, чтобы вынуть его.

2. Отсоедините разъем электропроводки.

3. Поверните

патрон

против

часовой

стрелки и отделите лампу от него.

4. Вытяните лампу, чтобы вынуть ее из пат-

рона.

269

5. Замените лампу и поверните патрон по

часовой стрелке, чтобы зафиксировать
ее.

6. Подсоединить разъем электропроводки.

7. Заново установить лампу, продвинув крю-

чок на стороне противотуманного фонаря
по крепежной лапке в отверстии бампера,
открывая и вталкивая отражающую сто-
рону в бампер, чтобы закрепить сборку
лампы обратно на месте.

ПРЕДОХРАНИТЕЛИ

ПРЕДУПРЕЖДЕНИЯ!

• Для замены перегоревшего предохрани-

теля выбирайте предохранитель с той
же номинальной силой тока. Не исполь-
зуйте предохранители, рассчитанные на
более высокую силу тока. Не допуска-
ется заменять перегоревший предохра-
нитель металлической проволокой или
другими материалами. Не помещайте
предохранитель внутрь углубления раз-
мыкателя цепи или наоборот. Установка
ненадлежащих предохранителей может
повлечь за собой травмы, возгорания
и/или ущерб имуществу.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Прежде чем приступить к замене пре-

дохранителя, убедитесь, что зажигание
выключено, а также выключены все
другие системы автомобиля.

• При повторном перегорании предохра-

нителя обратитесь за помощью к авто-
ризованному дилеру.

• В случае перегорания главного защит-

ного предохранителя систем безопас-
ности (системы подушек безопасности,
тормозной системы), привода (двига-
тель, коробка передач) или рулевого уп-
равления обратитесь к авторизован-
ному дилеру.

Общие сведения

Предохранители предназначены для защиты
электрических систем от чрезмерного тока.

Если устройство не работает, необходимо
проверить элемент внутри плоского предох-
ранителя в части обрыва/перегорания.

Кроме того, следует помнить о том, что дли-
тельное использование разъемов питания
при выключенном двигателе может при-
вести к разряду аккумуляторной батареи.

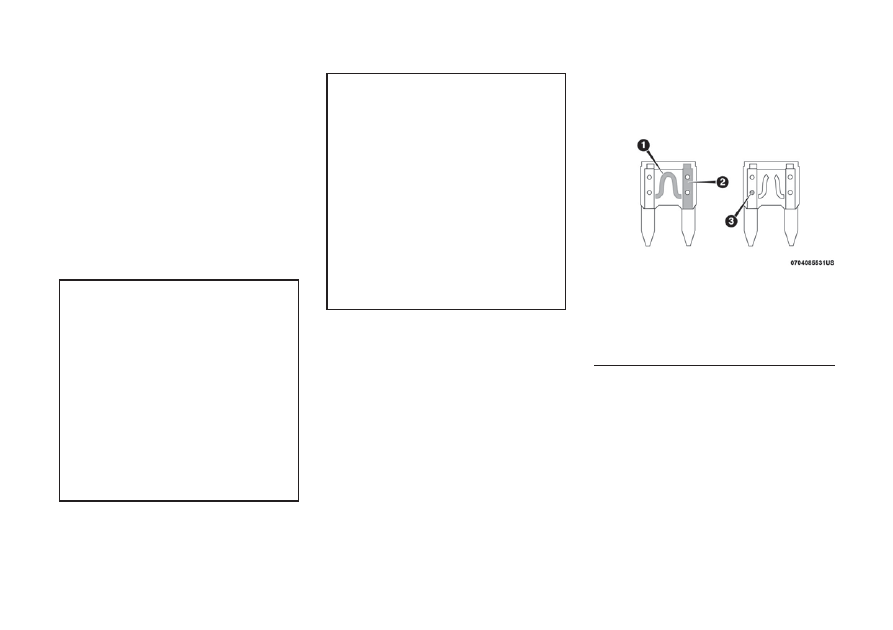

Плоские предохранители

1 — Элемент предохранителя
2 — Плоский предохранитель с хорошим/
функциональным элементом предохранителя.
3 — Плоский предохранитель НЕработает/
НЕИСПРАВЕН элемент предохранителя (пере-
горел предохранитель).

270

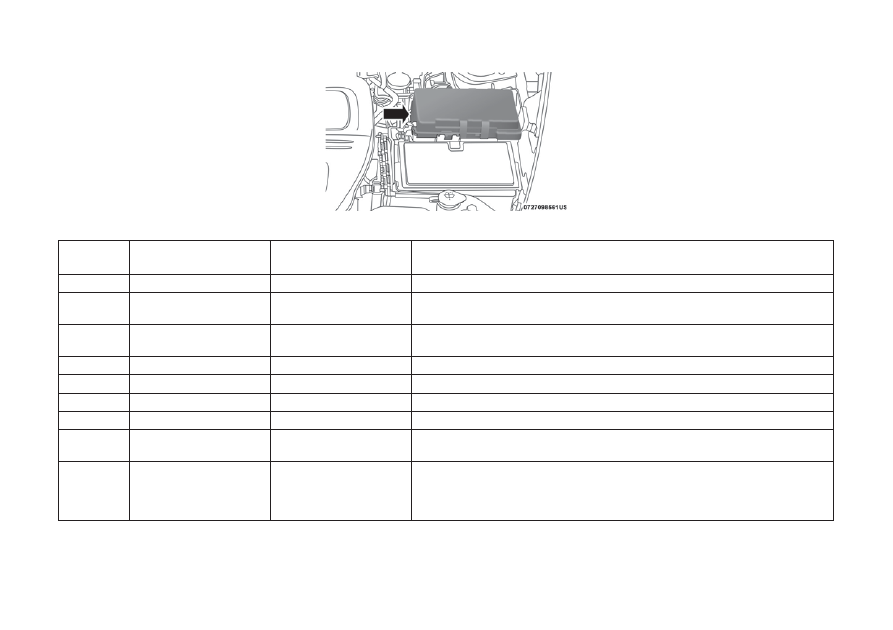

Предохранители под капотом

Центр распределения питания расположен в
моторном отсеке рядом с аккумулятором.
Этот центр содержит картриджные предох-
ранители, мини-предохранители и реле. На
внутренней стороне крышки находится эти-
кетка с названиями компонентов.

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F06

Не используется

F07

15 А Голубой

Модуль управления силовой установки — PCM (только дизельные двига-

тели)

F08

25 А Бесцветный

Модуль управления силовой установки (PCM)/Модуль управления двигате-

лем (ECM)/Система впрыска топлива

F09

Не используется

F10

20 А Желтый

Раздаточная коробка (PTU) — при наличии

F11

Не используется

F12

20 А Желтый

Вакуумный насос тормозной системы — при наличии

F13

10 А Красный

Модуль стабилизатора напряжения (VSM)/Модуль управления силовой ус-

тановкой (PCM)/Модуль управления двигателем (ECM)

F14

10 А Красный

Модуль управления трансмиссией (DTCM)/Раздаточная коробка (PTU)/

Электрический стояночный тормоз (EPB)/RDM/Модуль тормозной системы

(BSM) — При наличии/Переключатель педали тормоза/Переключатель

заднего хода (только для дизельных двигателей)

Блок распределения питания

271
