5. Поднимайте автомобиль на минимальную

высоту, достаточну ю для замены колеса.

ПРЕДУПРЕЖДЕНИЯ!

Подъем автомобиля на высотубольше не-
обходимой делает его менее устойчивым.
Автомобиль может сорваться с домкрата
и травмировать находящихся поблизости
людей. Поэтомувсегда поднимайте авто-
мобиль только на минимальную высоту,
достаточную для замены колеса.

6. Снимите болты крепления колеса и шины.

7. Извлеките установочный штифт из узла

домкрата и вкрутите штифт в ступицу ко-
леса, чтобы обеспечить закрепление за-
пасного колеса.

8. Установите запасное колесо.

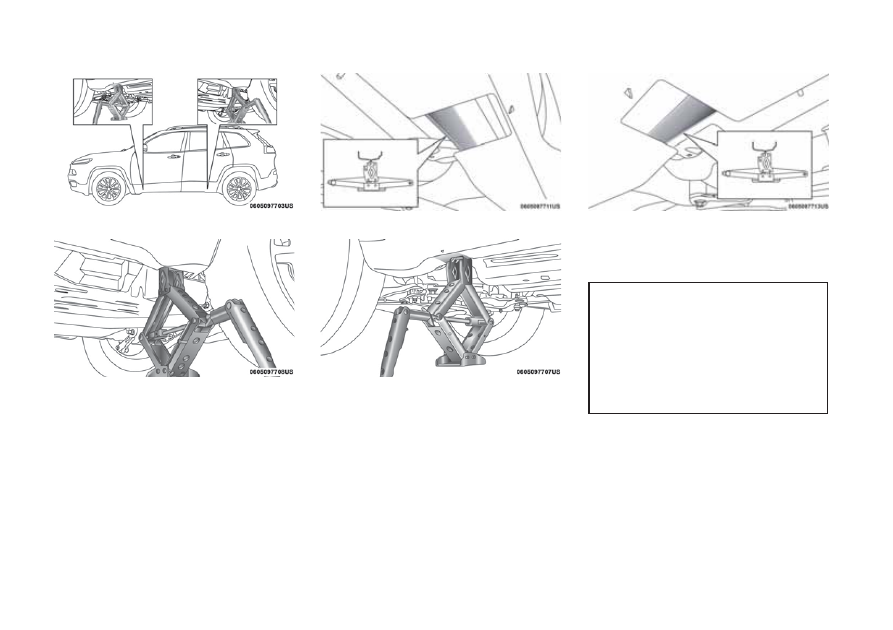

Точки установки домкрата

Задняя точка установки домкрата

Задняя точка зацепления домкрата

Передняя точка установки домкрата

Передняя точка зацепления домкрата

297

ПРЕДОСТЕРЕЖЕНИЯ!

Следите за тем, чтобы при установке за-
пасное колесо было обращено колпач-
ками ниппелей наружу. Неправильная ус-
тановка запасного колеса может стать
причиной повреждения автомобиля.

ПРИМЕЧАНИЕ:

• Для автомобилей данной комплекта-

ции не пытайтесь установить колпак
ступицы или декоративный колпак на
компактное запасное колесо.

• Дополнительную информацию о пре-

дупреждениях, предостережениях, за-
пасном колесе, его использовании и
эксплуатации см. в п. «Компактное за-
пасное колесо» и «Запасное колесо ог-
раниченного использования» в разделе

«Шины — общая информация», глава
«Проверка и техническое обслужива-
ние».

9. Установите колесные болты резьбовым

концом в сторонуколеса. Слегка затя-
ните колесные болты.

ПРЕДУПРЕЖДЕНИЯ!

Во избежание соскальзывания автомо-
биля с домкрата не затягивайте гайки
крепления колес полностью, пока автомо-
биль не будет опу щен на землю. Несоблю-
дение этого требования может привести к
серьезным травмам.

10. Опустите автомобиль на землю, вращая

ручку домкрата против часовой стрелки.

11. Окончательно затяните колесные болты.

Для создания большей подъемной силы
рычага прикладывайте усилие к ключу
по направлению вниз, воздействуя таким
образом на конец ручки. Затягивайте ко-
лесные болты в звездообразном по-
рядке, пока каждый болт не будет затя-
нут

дважды.

Требуемое

значение

момента затяжки зажимных болтов ука-
зано в таблице «Технические характерис-
тики» в данном разделе. При возникно-
вении сомнений в надлежащей затяжке

обратитесь для проверки к авторизован-
номудилеруили на станцию техобслужи-
вания.

12. Надежно

уложите

домкрат,

инстру-

менты, башмаки и спущенную шину.

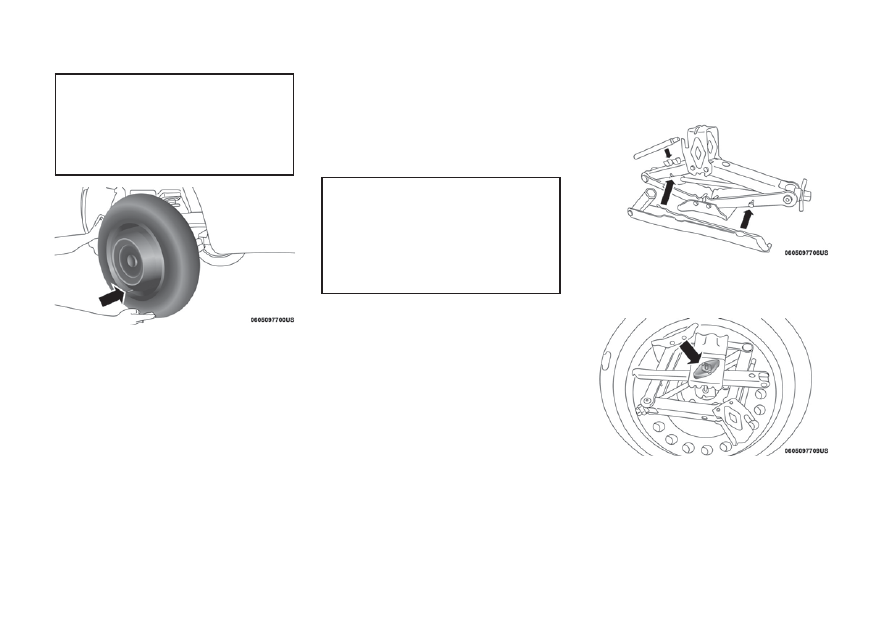

Установка запасного колеса

Собранный домкрат

Сложенная шина, домкрат и башмаки

298

ПРЕДУПРЕЖДЕНИЯ!

Незакрепленные должным образом домк-
рат или запасное колесо могут сорваться
вперед в случае дорожно-транспортного
происшествия или резкого торможения и
стать причиной травмирования пассажи-
ров. Всегда храните домкрат, инструмент
и запасное колесо в специально предна-
значенных для этого местах. Как можно
скорее отремонтируйте или замените пов-
режденное (спущенное) колесо.

Установка дорожных шин

1. Установите дорожное колесо на ось.

2. Установите оставшиеся колесные болты

резьбовым концом к колесу. Слегка затя-
ните колесные болты.

ПРЕДУПРЕЖДЕНИЯ!

3. Опустите автомобиль на землю, вращая

ручку домкрата против часовой стрелки.

4. Окончательно затяните колесные болты.

Для создания большей подъемной силы
рычага прикладывайте усилие к ключу по
направлению вниз, воздействуя таким об-
разом на конец ручки. Затягивайте колес-
ные болты в звездообразном порядке,
пока каждый болт не будет затяну т
дважды. Требуемое значение момента за-
тяжки зажимных болтов указано в таб-
лице «Технические характеристики» в
данном разделе. При возникновении сом-
нений в правильности затяжки гаек обра-
титесь для проверки к авторизованному
дилеруили на станцию техобслуживания.

5. Опустите домкрат, пока он полностью не

освободится. Уберите противооткатные
упоры. Закрепите колесный ключ на дом-
крате. Уложите их на запасном колесе и
зафиксируйте с помощью крепления. От-
пустите стояночный тормоз перед нача-
лом движения автомобиля.

6. Через 40 км (25 миль) движения про-

верьте динамометрическим ключом мо-
мент затяжки колесных болтов, чтобы
убедиться, что все болты надежно сидят
на своих местах.

Заключение о соответствии

1. Нижеподписавшийся, Тони Фабиано (Tony

Fabiano),

представляющий

производи-

теля, подтверждает, что описанное ниже
оборудование соответству ет всем соот-
ветствующим положениям следующего
документа:

• Директива EC 2006/42/EC по оборудова-

нию

2. Описание оборудования.

а) Общее наименование: домкрат

б) Функция: подъем автомобиля

в) Мо-

дель

автомо-

биля

г) Код

модели

д) Ра-
бочая

на-

грузка

е) Тип

домк-

рата

Компас

Jeep®

Макси-

мум

1200 кг

FGMF1

Jeep

Cherokee

Макси-

мум

1000 кг

FGLF1

Jeep

Wrangler

Макси-

мум

1000 кг

FGLF2

Jeep

Grand

Cherokee

Макси-

мум

1700 кг

FGLF3

299

3. Производители (1):

FlexNGate Seeburn, подразделение Ventra
Group Co

P.O. Box 1170, 65 Industrial Road, Tottenham,
ON CANADA L0G 1W0

4. Производители (2):

FlexNGate Quer

étaro Ventramex, S.A. de C.V

Av. Manantiales No. 3

Parque Industrial Bernardo Quintana, El
Marqu

és Querétaro C.P. 76249 – Mexico

5. Юридические лица, уполномоченного для

составления технического файла:

FlexNGate — Барселона

Avda de la Riera, 7-9

Sant Just Desvern, Barcelona, SPAIN 08960

6. Ссылки на согласованные стандарты:

PF-12074

7. Выполнено: Брэдфорд, Онтарио, Канада

8. Дата: 30/09/2015

Deutsch (немецкий)

EG-Konformitätserklärung

1. Der Unterzeichner, Тони Фабиано (Tony

Fabiano), Vertreter der Hersteller, erklärt
hiermit,

das

die

unten

beschriebenen

Maschinen den relevanten Bestimmungen
von folgender Richtlinie entsprechen:

• EG-Richtlinie 2006/42/EC für Maschinen

2. Beschreibung der Maschine

a) Allgemeine Bezeichnung:
Scherenwagenheber

b) Funktion: Anhebung des Kraftfahrzeugs

c) Typenschlüssel

d) Modell Kommerzielle Informationen

e) Typ

f) Nutzlast

3. Hersteller (1)

4. Hersteller (2)

5. Juristische Person, die bevollmächtig ist, die

technische Datei zu erstellen

6. Bezug auf Standard Übereinstimmungen

7. Ausgestellt in

8. Datum

Меры предосторожности при
работе с домкратом

В конце руководства по эксплуатации и об-
служиванию, к которому прикреплено дан-
ное приложение, приведены инструкции по
эксплуатации домкрата.

ПРЕДУПРЕЖДЕНИЯ!

При использовании кривошипа (1) убеди-
тесь, что он свободно поворачивается без
риска оцарапать руки о землю.
Даже движущиеся детали домкрата, та-
кие как ходовой винт (2) и шарниры (3)
могут привести к травмам. Старайтесь не
прикасаться к ним. Тщательно чистите их
и смазывайте смазкой.
