Предохранители под капотом

Центр распределения питания расположен в
моторном отсеке рядом с аккумулятором.
Этот центр содержит трубчатые предохрани-
тели, мини-предохранители и реле. На внут-
ренней стороне крышки находится этикетка
с названиями компонентов.

ГнездоПло

ские предо

хранители

Трубчатый плавкий

предохранитель

Описание

F06

–

–

Не используется

F07

15 А Голубой

–

Модуль управления трансмиссией - PCM

(только дизельные двигатели)

F08

25 А Бесцветный

–

Блок управления двигателем (ECM)/

Система впрыска топлива

F09

–

–

Не используется

F10

20 А Желтый

–

Раздаточная коробка (PTU) - при нали-

чии

F11

–

–

Не используется

F12

20 А Желтый

–

Вакуумный насос тормозной системы —

если установлен

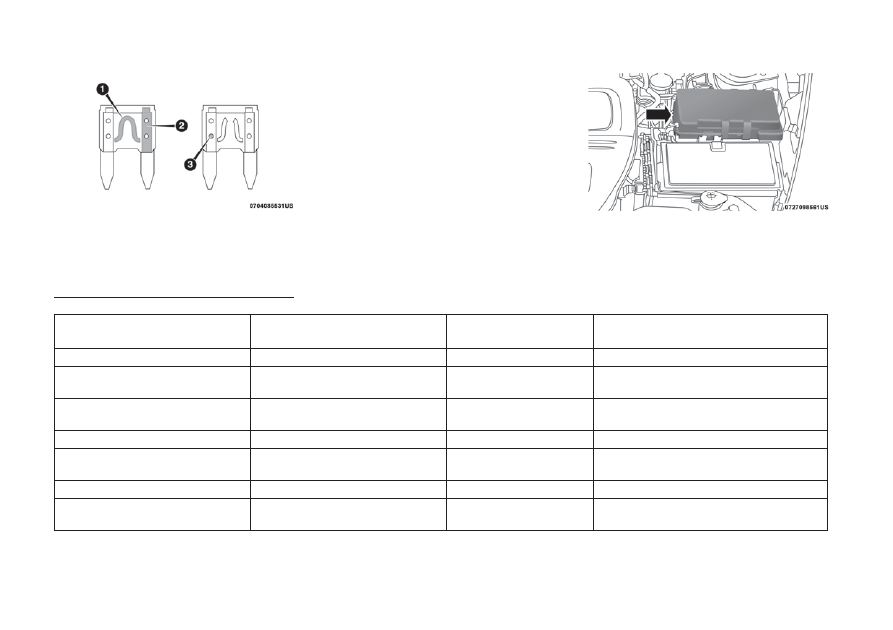

Плоские предохранители

1 — электрическая цепь
2 — плоский предохранитель с надежной элек-
трической цепью
3 — плоский предохранитель с неисправной
электрической цепью

Блок распределения питания

285

ГнездоПло

ские предо

хранители

Трубчатый плавкий

предохранитель

Описание

F13

10 А Красный

–

Блок управления двигателем (ECM)

F14

10 А Красный

–

Модуль управления трансмиссией

(DTCM) / Агрегат отбора мощности (PTU)

/ Модуль тормозной системы (BSM) —

при наличии/Переключатель педали

тормоза/Переключатель заднего хода

(только для дизельных двигателей)

F15

–

–

Не используется

F16

20 А Желтый

–

Катушка зажигания (газ) / датчик двига-

теля (дизель)

F17

–

–

Не используется

F18

–

–

Не используется

F19

–

40 А Зеленый

Соленоид стартера

F20

10 А Красный

–

Муфта компрессора кондиционера

F21

–

–

Не используется

F22

5 А желто-коричневый

–

Вентилятор радиатора

F23

70 А желто-коричневый

–

Модуль контроллера кузова (BCM) —

питание 2

F23

50 А Красный

–

Модуль стабильности напряжения (VSM)

питание № 2 — при наличии функции

пуска/остановки двигателя

F24

20 А Желтый

–

Стеклоочиститель заднего стекла —

при наличии функции пуска/остановки

двигателя

286

ГнездоПло

ские предо

хранители

Трубчатый плавкий

предохранитель

Описание

F25B

20 А Желтый

–

Омыватель лобового стекла — при на-
личии функции пуска/остановки двига-

теля

F26

–

30 А Розовый

Подогреватель топлива - только для ди-

зельных двигателей

F27

–

–

Не используется

F28

15 А Голубой

–

Блок управления коробкой передач

(TCM)

F29

–

–

Не используется

F30

10 А Красный

–

Блок управления двигателем (ECM)/

(EPS)/(PCM)

F31

–

–

Не используется

F32

–

–

Не используется

F33

–

–

Не используется

F34

–

–

Не используется

F35

–

–

Не используется

F36

–

–

Не используется

F37

–

–

Не используется

F38

–

60 А Желтый

Запальные свечи (только для дизельных

двигателей) — при наличии

F39

–

40 А Зеленый

Электродвигатель вентилятора HVAC

F40

–

20 А Голубой

Стояночный огонь буксируемого прицепа

— при наличии

F40

–

30 А Розовый

Насос омывателя фары — при наличии

287

ГнездоПло

ские предо

хранители

Трубчатый плавкий

предохранитель

Описание

F41

–

60 А Желтый

Модуль контроллера кузова (BCM) —

питание 1

F41

–

50 А Красный

Модуль стабильности напряжения —

питание 1 — при наличии функции

пуска/остановки двигателя

F42

–

30 А Розовый

Электрический тормозной модуль букси-

руемого прицепа — при наличии

F43

20 А Желтый

–

Электродвигатель топливного насоса

F44

–

30 А Розовый

Буксируемый прицеп / 7 - портовый

разъем — при наличии

F45

–

30 А Розовый

Модуль двери пассажира (PDM) — при

наличии

F46

–

25 А Бесцветный

Верхний люк — при наличии

F48

–

30 А Розовый

Модуль двери водителя — при наличии

F49

–

30 А Розовый

Инвертирующий усилитель мощности

(115В перем. тока) — при наличии

F50

–

30 А Розовый

Дверь багажного отделения с электро-

приводом — при наличии

F51

–

–

Не используется

F52

–

30 А Розовый

Очиститель лобового стекла — при на-

личии функции пуска/остановки двига-

теля

F53

–

30 А Розовый

Модуль и клапаны тормозной системы

F54

–

30 А Розовый

Модуль управления кузова (BCM) пита-

ние 3
