Jaguar X-Type Sedan and Estate (Wagon). Manual - part 674

Published: 11-May-2011

Safety Belt System - Front Safety Belt Shoulder Height Adjuster

Removal and Installation

Removal

1. Remove the upper B-pillar trim panel for additional information, refer to

Section

 501-05 Interior Trim and Ornamentation

.

2. Detach the safety belt upper retaining bolt.

3. Remove the front safety belt shoulder height adjuster retaining bolt.

Remove the retaining bolts.

Installation

1. To install reverse the removal procedure.

2. Tighten to 25 Nm.

3. Tighten to 25 Nm.

Published: 11-May-2011

Safety Belt System - Rear Center Safety Belt Retractor4-Door

Removal and Installation

Removal

• NOTE: Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part
and carry out the diagnostic procedure again.

1. Remove the rear seat backrest for additional information, refer to

Section

 501-10 Seating

.

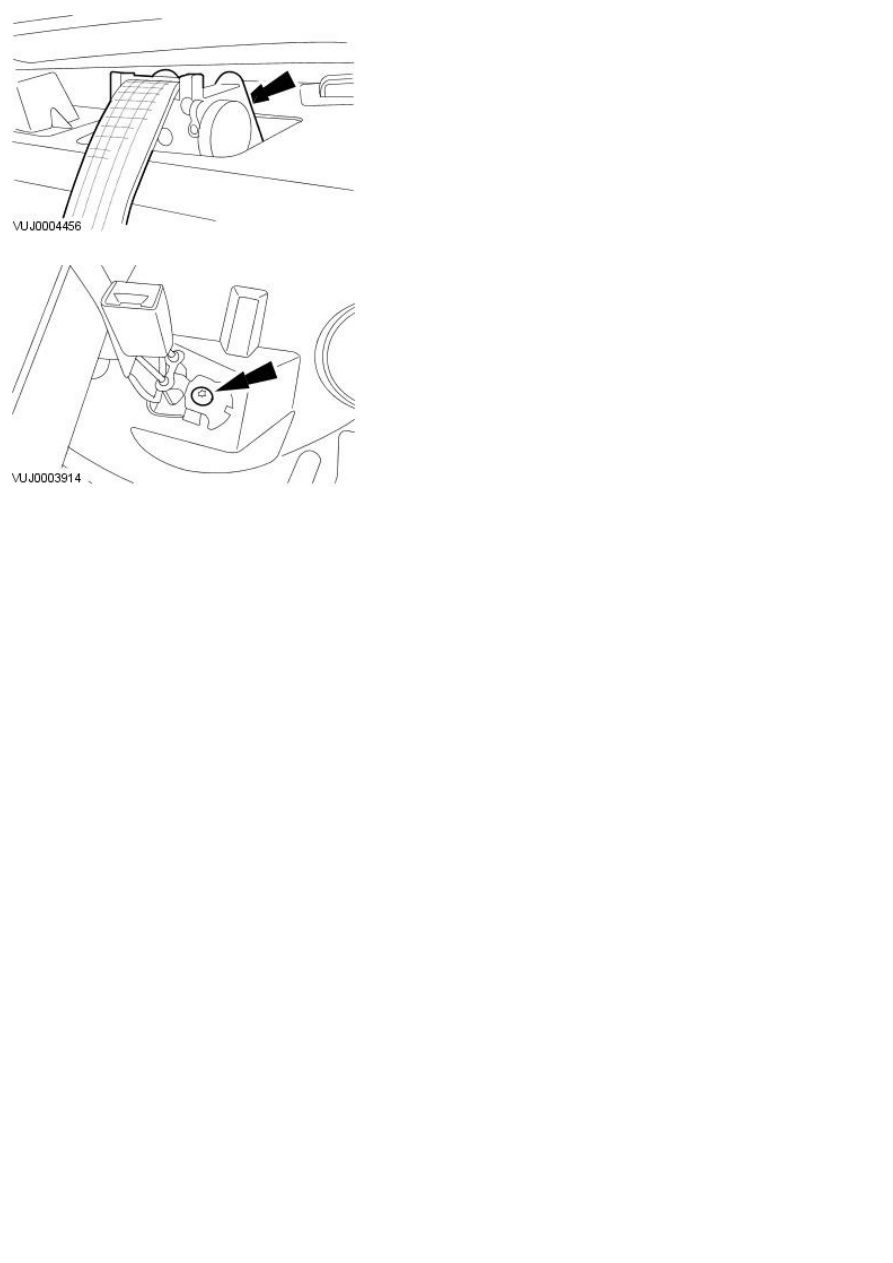

2. Remove the center rear safety belt and buckle.

Remove the retaining bolt.

3. Detach and remove the center rear safety belt upper trim cover.

4. Remove the parcel shelf trim panel.

5. Remove the center rear safety belt retractor.

Remove the retaining bolt.

Installation

• NOTE: Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part
and carry out the diagnostic procedure again.

1. To install reverse the removal procedure.

2. Tighten to 55 Nm.

3. NOTE: Make sure the anti rotation pins on the body and safety belt
anchor plate are located correctly before tightening the bolt.

Tighten to 55 Nm.

Published: 11-May-2011

Safety Belt System - Rear Center Safety Belt RetractorWagon

Removal and Installation

Removal

1. Disassemble the rear seat backrest.

For additional information, refer to:

Rear Seat Backrest - Wagon,

Vehicles W ith: 70/30 Split Seat

 (501-10 Seating, Removal and

Installation).

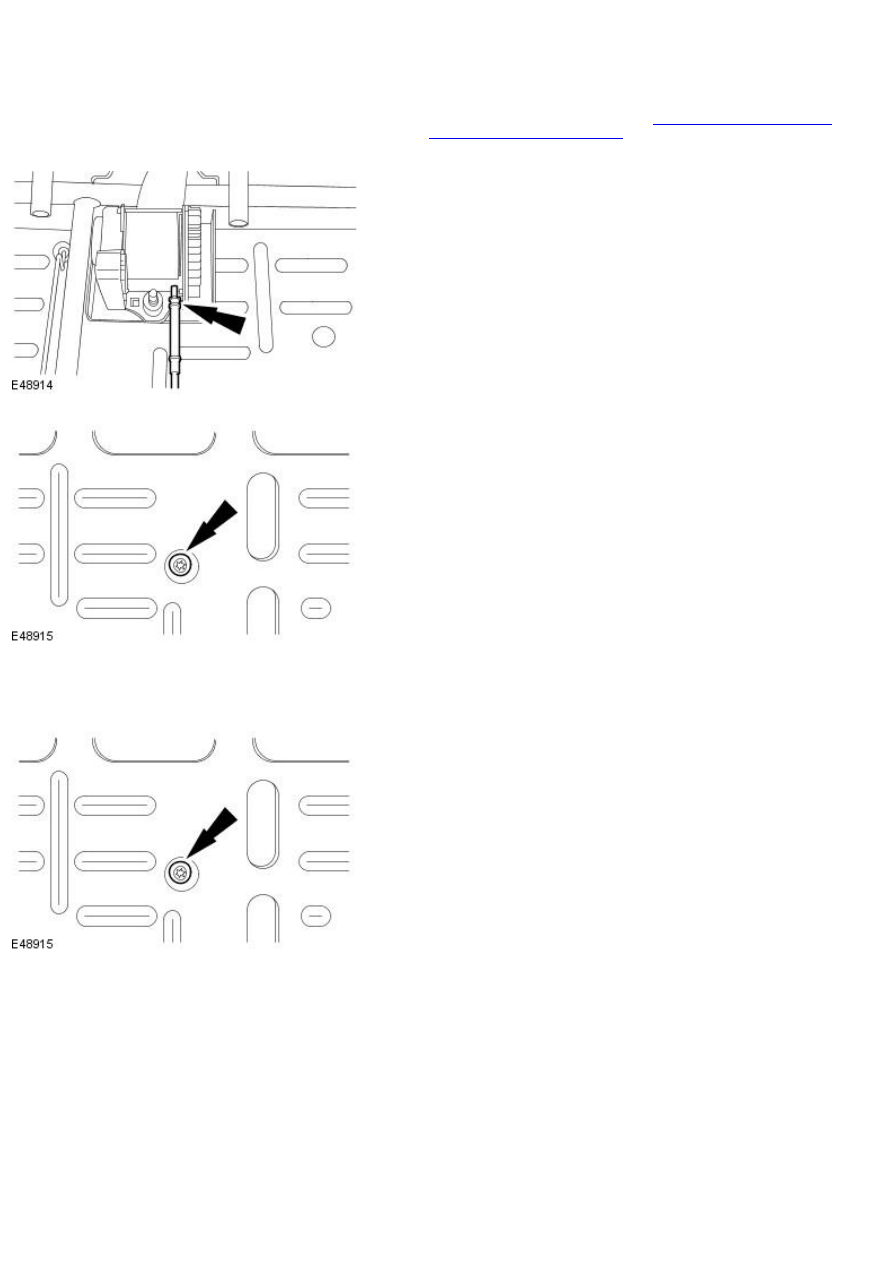

2. Detach the release cable from the rear center safety belt retractor.

3. Remove the rear center safety belt retractor.

Installation

1. To install, reverse the removal procedure.

2. Tighten to 38 Nm.
