Jaguar X-Type Sedan and Estate (Wagon). Manual - part 668

Published: 11-May-2011

Bumpers - Rear Bumper CoverWagon

Removal and Installation

Removal

All Vehicles

1. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. NOTE: Right-hand shown, left-hand similar.

Detach both rear fender splash shields.

3. NOTE: Right-hand shown, left-hand similar.

Detach the bumper cover.

4. Detach the right-hand bumper cover.

5. Remove the rear lamp assemblies.

For additional information, refer to:

Rear Lamp Assembly - Wagon

(417-01 Exterior Lighting, Removal and Installation).

6. Remove the loadspace floor covering retaining screws.

7. Detach the load space floor covering.

8. Remove the left-hand loadspace stowage compartment retaining screw.

9. Remove the left-hand loadspace stowage compartment.

10. Detach the module retaining bracket.

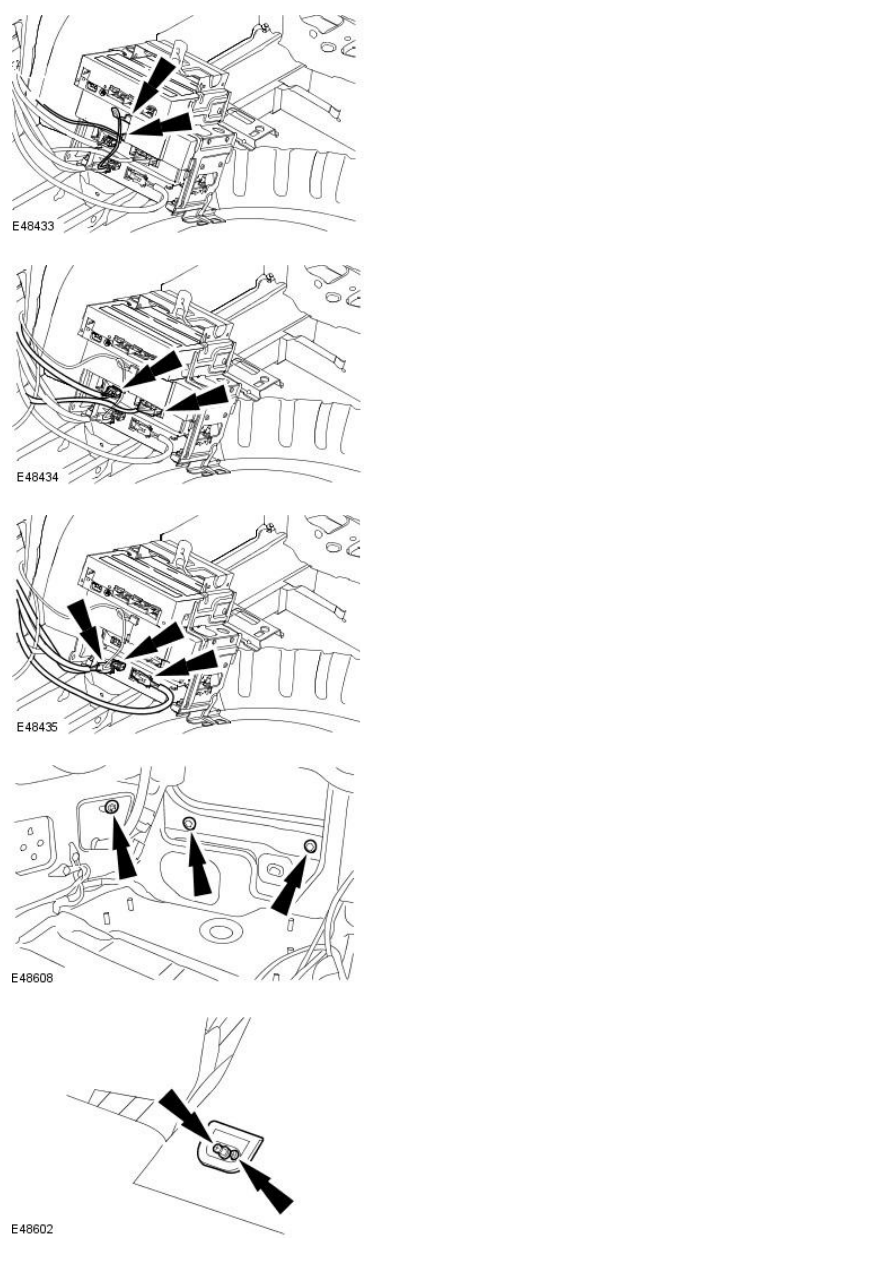

11. Disconnect the navigation system module electrical connectors (if

equipped).

12. Disconnect the compact disc (CD) changer electrical connectors (if

equipped).

13. Disconnect the voice activated control (VACM) module electrical

connectors (if equipped).

14. Disconnect the cellular phone module electrical connectors (if

equipped).

15. Detach the bumper cover.

16. Remove the right-hand front retaining hook.

17. Detach the right-hand loadspace side trim panel.

18. Remove the right-hand loadspace side trim panel.

19. Disconnect the subwoofer enclosure electrical connector (if equipped) .

20. Remove the subwoofer enclosure (if equipped).

21. Detach the bumper cover.
