Jaguar X-Type Sedan and Estate (Wagon). Manual - part 650

Published: 11-May-2011

Handles, Locks, Latches and Entry Systems - Front Door Lock Actuator

Removal and Installation

Removal

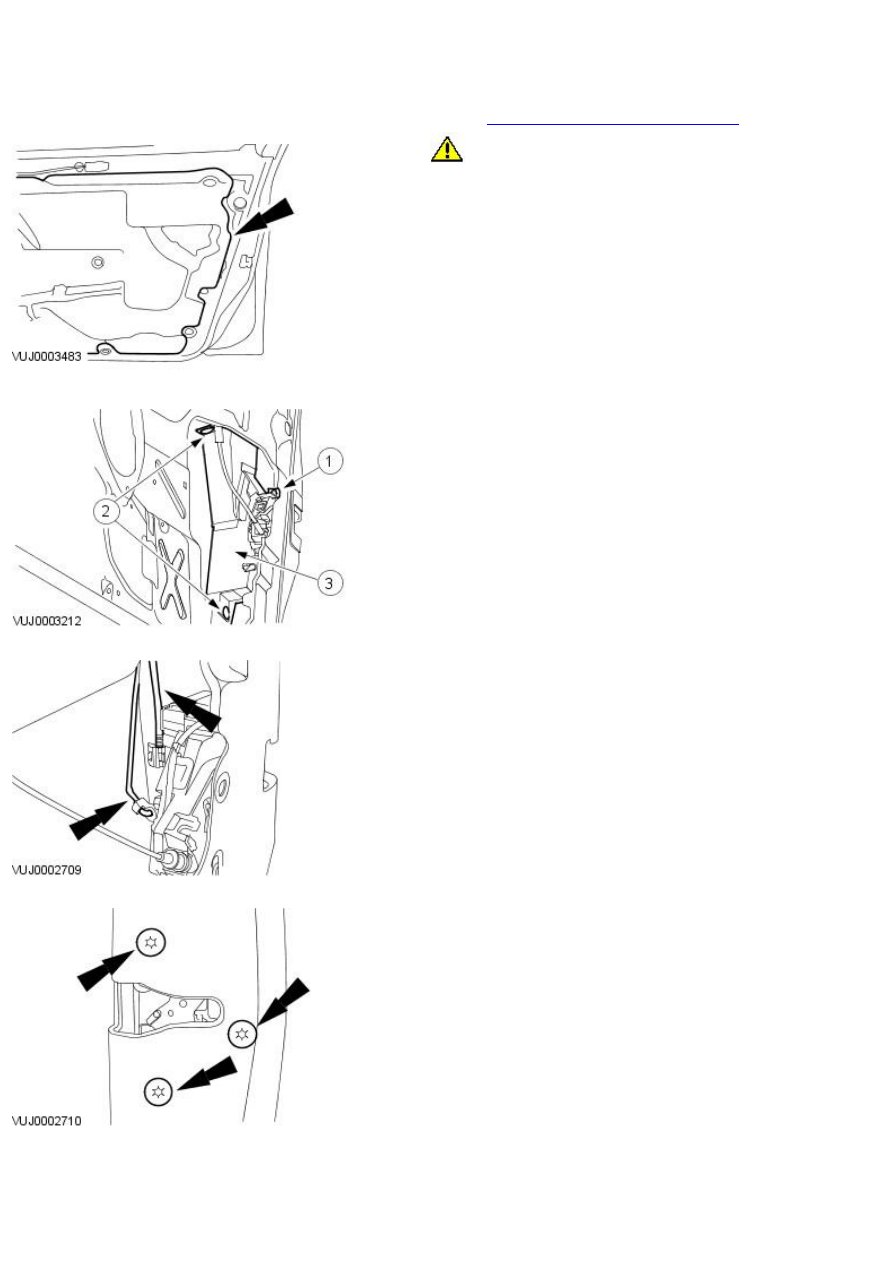

1. Remove the front door trim panel. For additional information, refer

toSection

 501-05 Interior Trim and Ornamentation

.

2.

CAUTION: Do not touch the adhesive surface as re-bonding will be

impaired.

Peel back the weathershield.

3. Remove the door security shield.

1. Remove the retaining screw.

2. Remove and discard the retaining clips.

3. Remove the door security shield.

4. Disconnect the front door exterior handle connecting rod and the door

lock cylinder connecting rod.

5. Detach the front door latch.

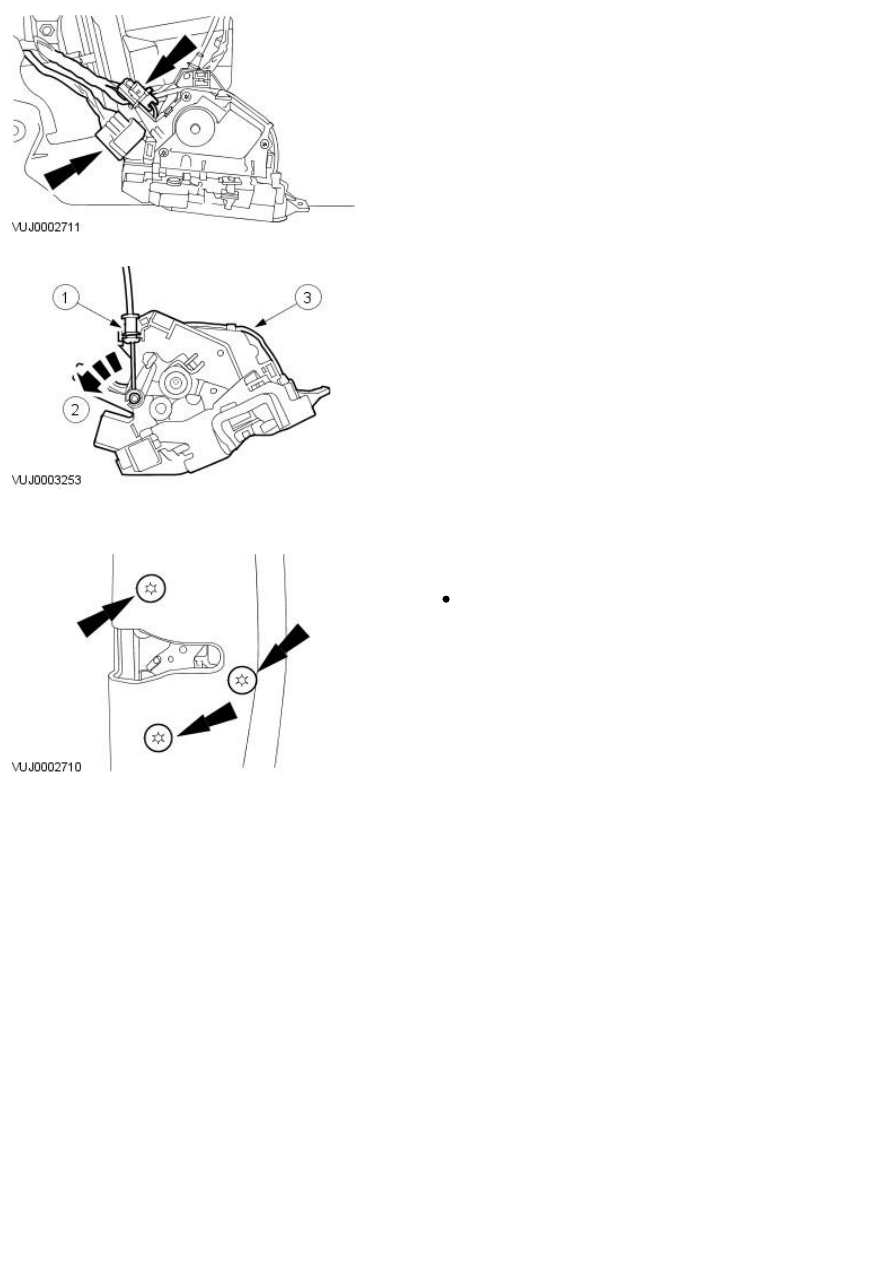

6. Disconnect the front door latch actuator electrical connectors.

7. Remove the front door latch actuator.

1. Detach the front door latch actuator release cable.

2. Disconnect the front door latch actuator release cable.

3. Remove the front door latch actuator.

Installation

1. NOTE: Install new front door security shield retaining clips.

To install, reverse the removal procedure.

Tighten to 7 Nm.

Published: 11-May-2011

Handles, Locks, Latches and Entry Systems - Front Door Lock Cylinder

Removal and Installation

Removal

1. Remove the front door exterior handle. For additional information, refer

to

Handle—Front Door Exterior

.

2. Remove the door lock cylinder.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Handles, Locks, Latches and Entry Systems - Fuel Filler Door Release Handle and
Cable4-Door

Removal and Installation

Removal

• NOTE: The procedure shown is for LHD vehicles. The procedure is similar for RHD vehicles.

All vehicles

1. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Removal and Installation).

2. Remove the rear seat bolster cushion.

For additional information, refer to:

Rear Seat Bolster - 4-Door

 (501-10

Seating, Removal and Installation).
.

3. Remove the driver side front scuff plate trim panel.

For additional information, refer to:

Front Scuff Plate Trim Panel

 (501-05

Interior Trim and Ornamentation, Removal and Installation).
.

4. Remove the driver side rear scuff plate trim panel.

For additional information, refer to:

Rear Scuff Plate Trim Panel

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

5. Reposition the floor covering to one side.

1. Lift the fuel filler door release handle.

2. Reposition the floor covering to one side.

6. Detach the fuel filler door release handle and cable.

7. Remove the fuel filler door release handle.

1. Detach the fuel filler door release cable.

2. Rotate the fuel filler door release cable counter clockwise.

3. Remove the fuel filler door release handle.
