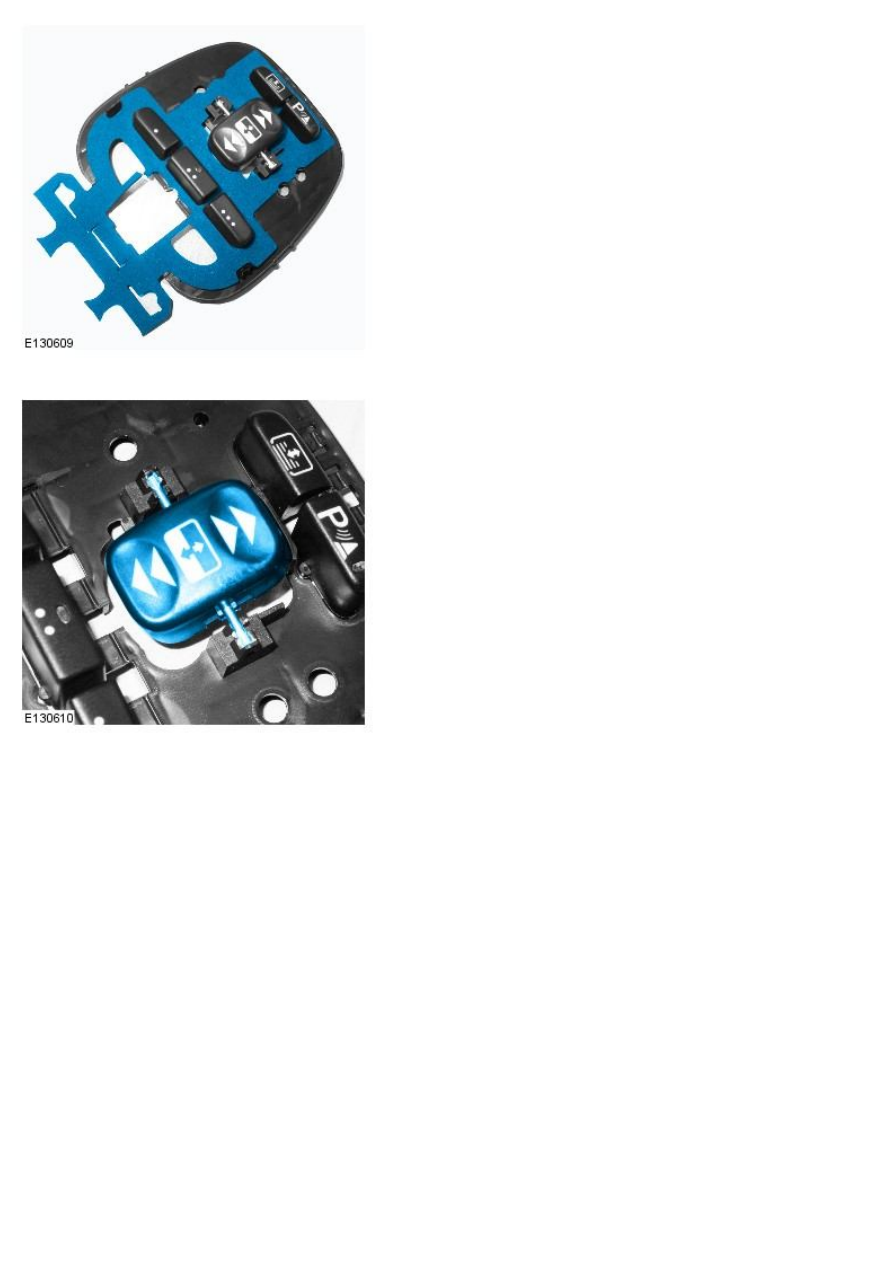

7. Remove the foam pad.

8. Carefully remove sunroof rocker switch for reuse in the new rear switch

moulding.

Installation

1. Select the correct switch moulding for the vehicle from the parts kit.

2. Remove any unnecessary switch buttons from the rear moulding using a

suitable sharp knife. Take care not to remove any required switches.

3. Install the sunroof rocker switch.

4. Install the front switch moulding.

5. Install the foam pad.

6. Install the rear switch moulding.

7. Install the PCB.

8. Install the cover.

Install the 4 Torx screws

Tighten to 1.5 Nm.

9. Install the garage door opener module.

10. Install the front intrusion sensor.

11. Install the overhead console.

For additional information, refer to:

Overhead Console

 (501-12

Instrument Panel and Console, Removal and Installation).

Published: 11-May-2011

Handles, Locks, Latches and Entry Systems -

Torque Specifications

Description

Nm

lb-ft

lb-in

Door latch actuator retaining screws

7

-

62

Door latch striker retaining bolts

25

18

-

Door exterior handle retaining screws

5

-

44

Luggage compartment lid latch actuator retaining screws

10

-

89

Luggage compartment lid latch striker retaining bolts

25

18

-

Liftgate latch actuator retaining bolts

20

15

-

Liftgate window latch actuator retaining bolts

8

-

71

Rear window wiper pivot arm retaining nut

7

-

62

Rear wiper mounting arm retaining nuts

8

-

71

Liftgate window glass release switch retaining nut

9

-

80

Published: 11-May-2011

Handles, Locks, Latches and Entry Systems - Handles, Locks, Latches and Entry
Systems

Description and Operation

Item

Part Number

Description

1

—

Rear door exterior handle

2

—

Door interior handle

3

—

Generic electronics module (GEM)

4

—

Hood latch release handle

5

—

Integrated key remote entry transmitter

6

—

Front door exterior handle

7

—

Rear door latch and actuator

8

—

Luggage compartment lid latch and actuator

9

—

Luggage compartment release switch

10

—

Front door latch and actuator
