8. Disconnect the electrical connector.

9. Apply suitable protective tape around the windshield glass aperture.

10. Place a protective sheet over the parcel shelf and place a protective

board over the sheet.

11. Apply suitable protective tape to inner edge of the roof panel.

12. Apply cutting lubricant to the lower part of the inner windshield glass

adhesive.

13. Install the cutting tool blade BTB-W K24ZS to the cutting tool

BTB-W K10HD.

14. Using the cutting tool cut through the lower windshield glass

adhesive.

15. Using the cutting tool cut through the lower windshield glass

adhesive.

16. Apply cutting lubricant to both sides of the inner C-pillar windshield

glass adhesive.

17. Install the cutting tool controller arm BTB-WK11B to the cutting tool

BTB-W K10HD.

Set the cutting controller arm to 45 mm.

18. NOTE: Left-hand shown, right-hand similar.

• NOTE: Start cutting the windshield glass adhesive from the top of the
C-piller downwards.

Using the cutting tool cut through both sides of the inner C-pillar
windshield glass adhesive.

19. Apply cutting lubricant to the top of the inner windshield glass

adhesive.

20. Set the cutting controller arm to 15 mm.

21. Apply suitable protective tape to the top of the windshield glass.

22. NOTE: Start cutting from either corner of the windshield glass into the
center of the windshield glass and continue the cut all the way through to
the other corner of the windshield glass. Do not cut from each corner of
the windshield glass into the center of the windshield glass as the
pressure on the center of the windshield glass could cause breakage.

Using the special tool cut through the top of the inner windshield glass
adhesive.

23. NOTE: Right-hand shown, left-hand similar.

Using the special tool cut through any remaining adhesive on the
C-pillars.

24. Remove the windshield glass.

Attach lifting handles to the windshield glass.

25. NOTE: To aid bonding of a new windshield glass, make sure at least 1
mm (0.3 in) of residual adhesive remains on the body flange.

Using the special tool remove the residual adhesive from the body
flange.

Installation

1. Make sure the new windshield glass surface is clean using Betawipe

spirit.

2. Apply glass primer to the mating face of the windshield glass.

3. Apply glass primer to the mating face of the body flange.

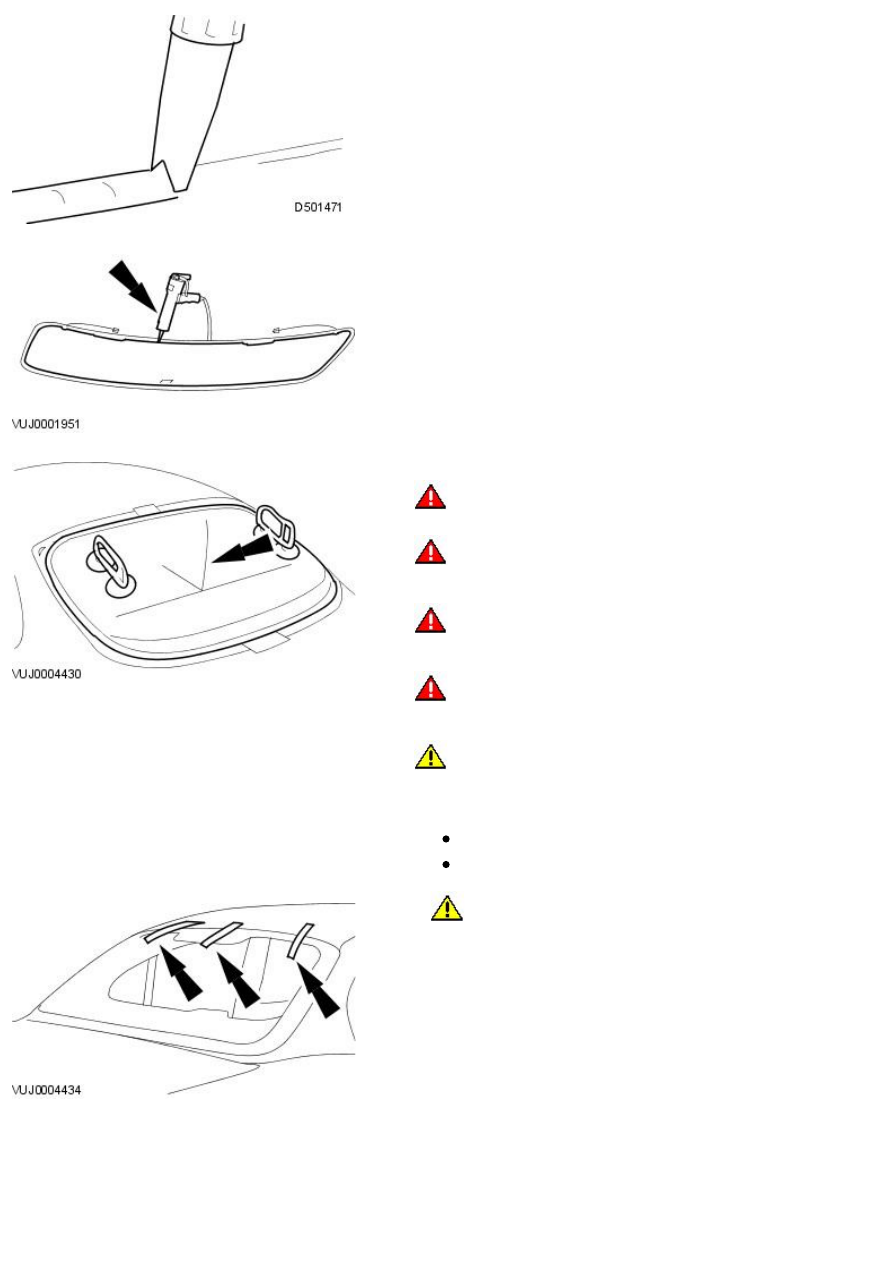

4. Cut the adhesive nozzle to achieve a triangular section bead 8 mm

(0.31in) wide by 13 mm (0.51 in) high.

5. NOTE: Apply windshield adhesive WSS-M2G379-A6A or equivalent
meeting Jaguar specification around the windshield glass edge.

Using a suitable pneumatic application gun, apply a uniform bead of
adhesive to the windshield glass edge commencing at the bottom center
and overlapping the ends approximately 14 mm (0.55 in).

6. WARNINGS:

 If the windshield glass is being installed at 23 °C (73 °F) or above

make sure the vehicle is not driven for at least 1 hour after installation.

 If the windshield glass is being installed at a temperature of 11 °C

(52 °F) to 23 °C (73 °F) make sure the vehicle is not driven for at least
1.5 hours after installation.

 If the windshield glass is being installed at a temperature of 5 °C

(41 °F) to 11 °C (52 °F) make sure the vehicle is not driven for at least 2
hours after installation.

 If the windshield glass is being installed at a temperature below 5

°C (41 °F) use heat and make sure the windshield glass adhesive has set
before the vehicle is driven.

CAUTION: When installing the windshield glass, do not strike it in

any way as this will crack the glass.

Install the lifting handles and with assistance, carefully position the
windshield glass in the aperture.

Align the windshield glass and press firmly into place.

Remove the lifting handles.

7.

CAUTION: Make sure the windshield glass does not move out of

position in the windshield glass aperture.

Apply suitable protective tape to the top of the windshield glass.
