6. Detach the backrest cover.

Cut the hog rings.

7. Detach the backrest cover.

Cut the hog rings.

8. Roll the backrest cover up the backrest.

9. Detach the lumbar motor from the seat backrest frame.

Cut the cable ties.

10. Remove the lumbar assembly.

Cut the cable ties.

Installation

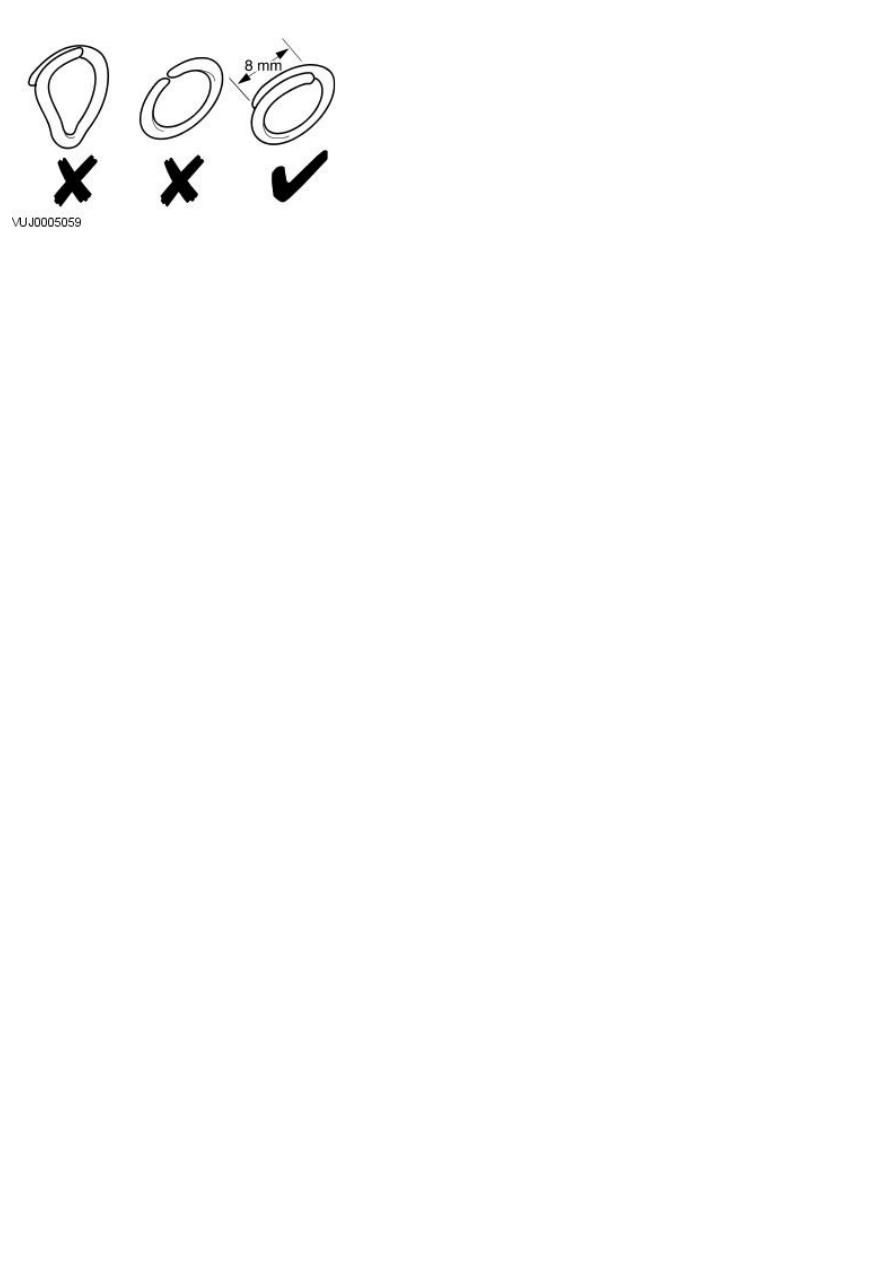

1. NOTE: Install new cable ties and hog rings. Use hog ring pliers to close
the hog rings. Do not use any other tool. The hog rings must be closed to
overlap as illustrated.

To install, reverse the removal procedure.

Published: 11-May-2011

Seating - Rear Seat Backrest4-Door

Removal and Installation

Removal

1. Remove the rear seat cushion. For additional information, refer to

Rear

Seat Cushion

.

2. Remove the rear center safety belt and buckle.

Remove the retaining bolt.

3. Remove the rear seat backrest.

1. Remove the retaining bolts.

2. Remove the rear seat backrest.

Installation

1. To install, reverse the removal procedure.

Tighten to 55 Nm.

2. Tighten to 55 Nm.

Published: 11-May-2011

Seating - Rear Seat Backrest4-Door, Vehicles With: 70/30 Split Seat

Removal and Installation

Removal

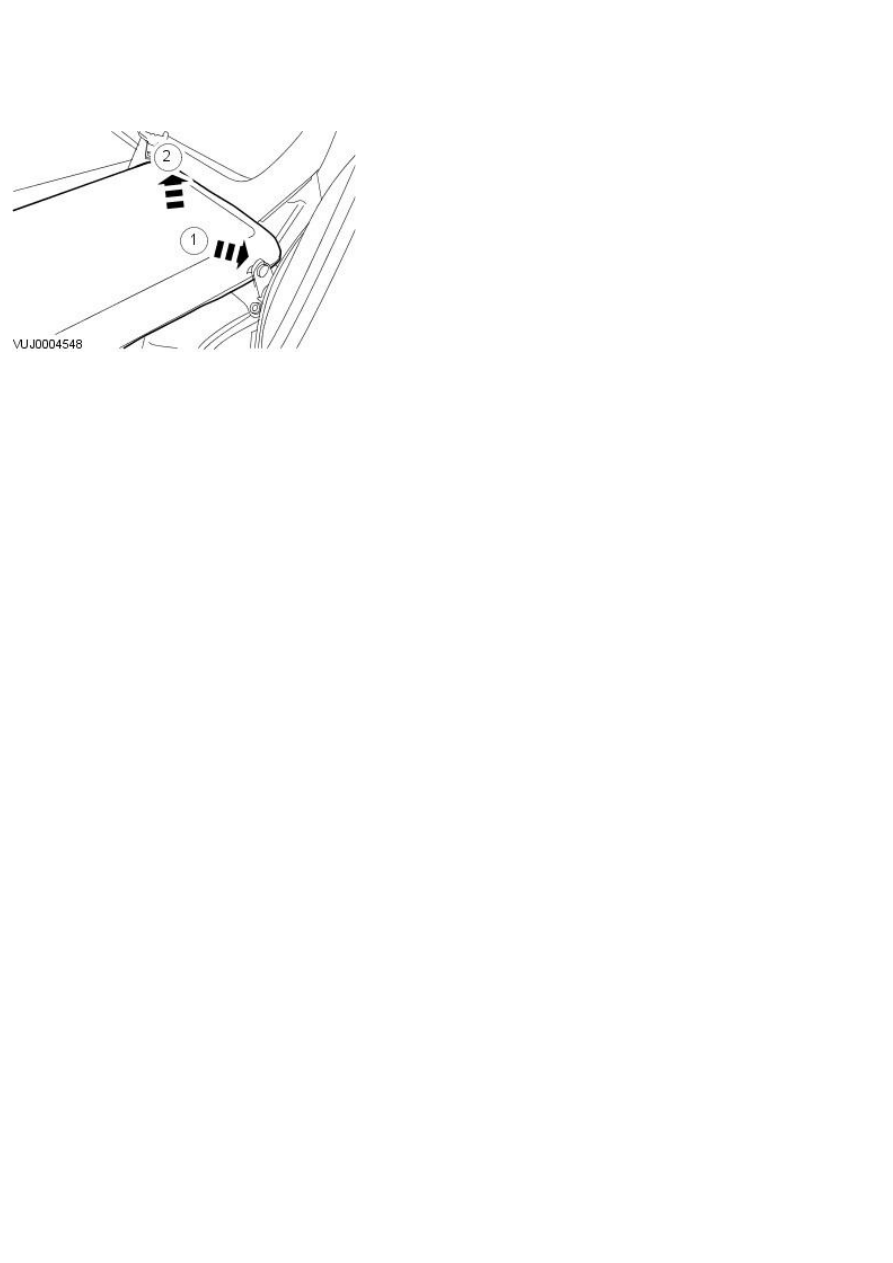

1. Fold down the rear seat backrest.

2. Remove the rear seat backrest.

1. Detach the rear seat backrest.

2. Remove the rear seat backrest.

Installation

1. To install, reverse the removal procedure.
