Jaguar X-Type Sedan and Estate (Wagon). Manual - part 593

Published: 11-May-2011

Front End Body Panels - Cowl Vent Screen

Removal and Installation

Removal

All vehicles

1. Remove the wiper arms and blades.

For additional information, refer to:

Wiper Pivot Arm

 (501-16 W ipers and

W ashers, Removal and Installation).

Vehicles built up to VIN:E43868

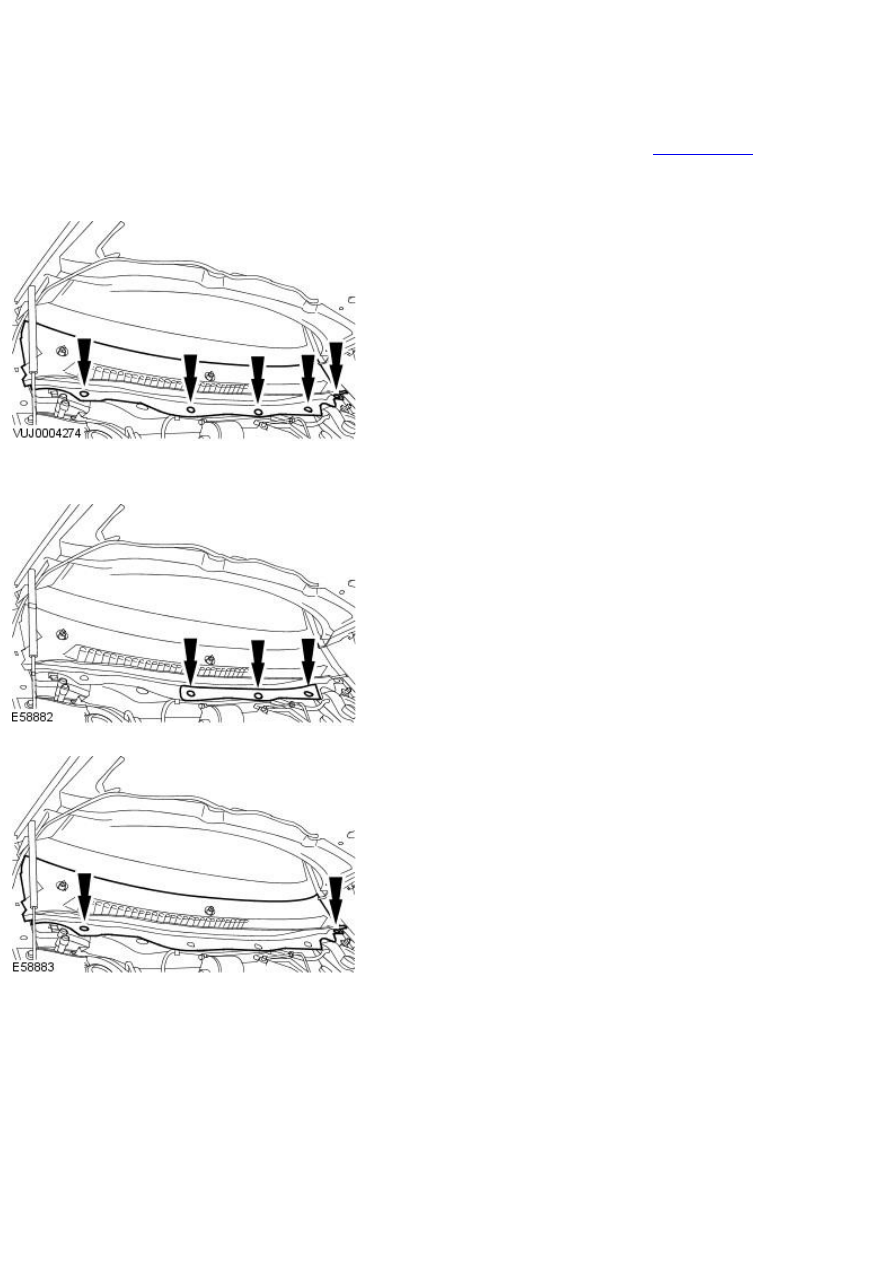

2. Remove the cowl vent screen.

Vehicles built from VIN:E43869

3. Remove the cowl vent screen heatshield.

4. Remove the cowl vent screen.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Front End Body Panels - Fender Splash Shield

Removal and Installation

Removal

1. Remove the wheel and tire assembly. For additional information, refer

toSection

 204-04 W heels and Tires

.

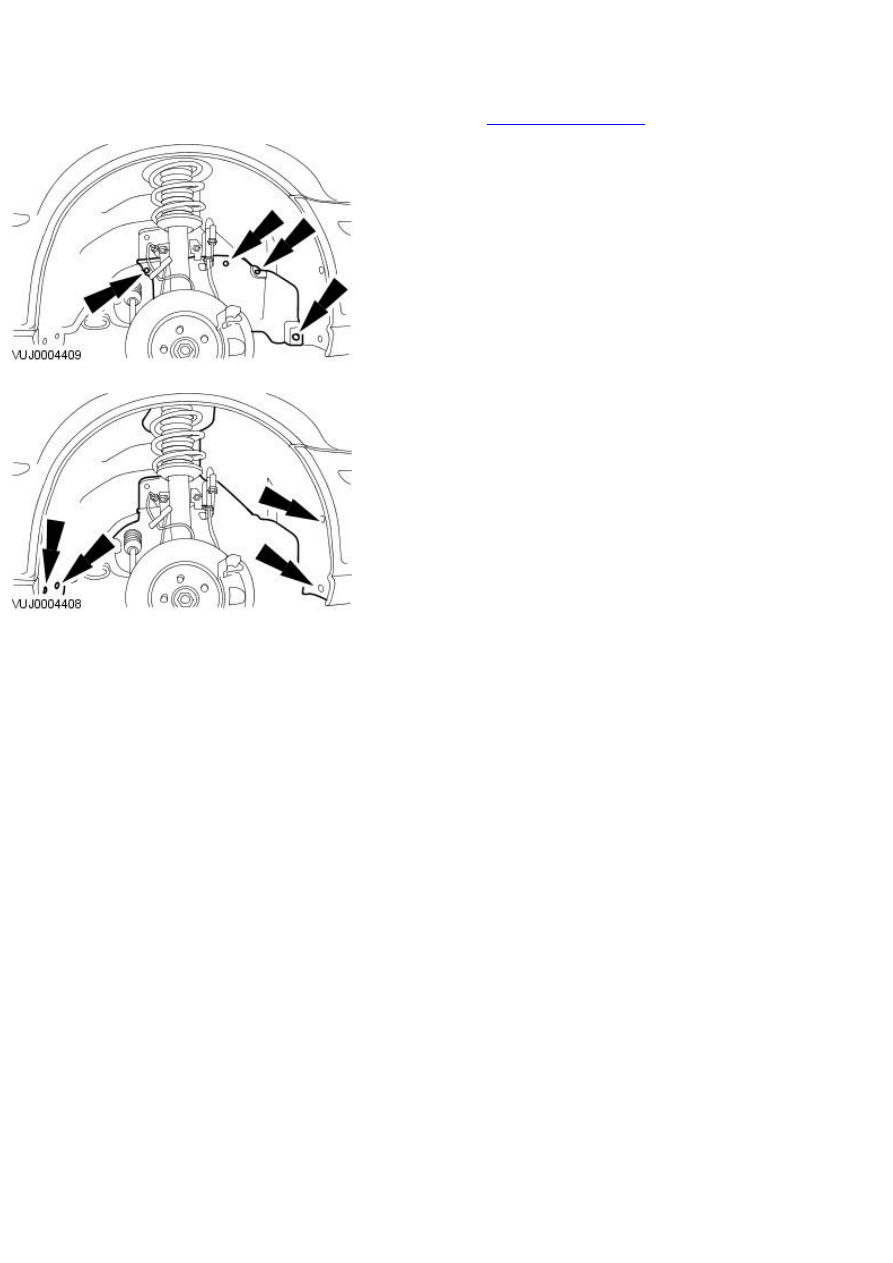

2. Remove the wheel arch liner access cover.

3. Remove wheel arch liner.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Front End Body Panels - Radiator Splash Shield

Removal and Installation

Removal

1. Raise and support the vehicle. For additional information, refer

toSection

 100-02 Jacking and Lifting

.

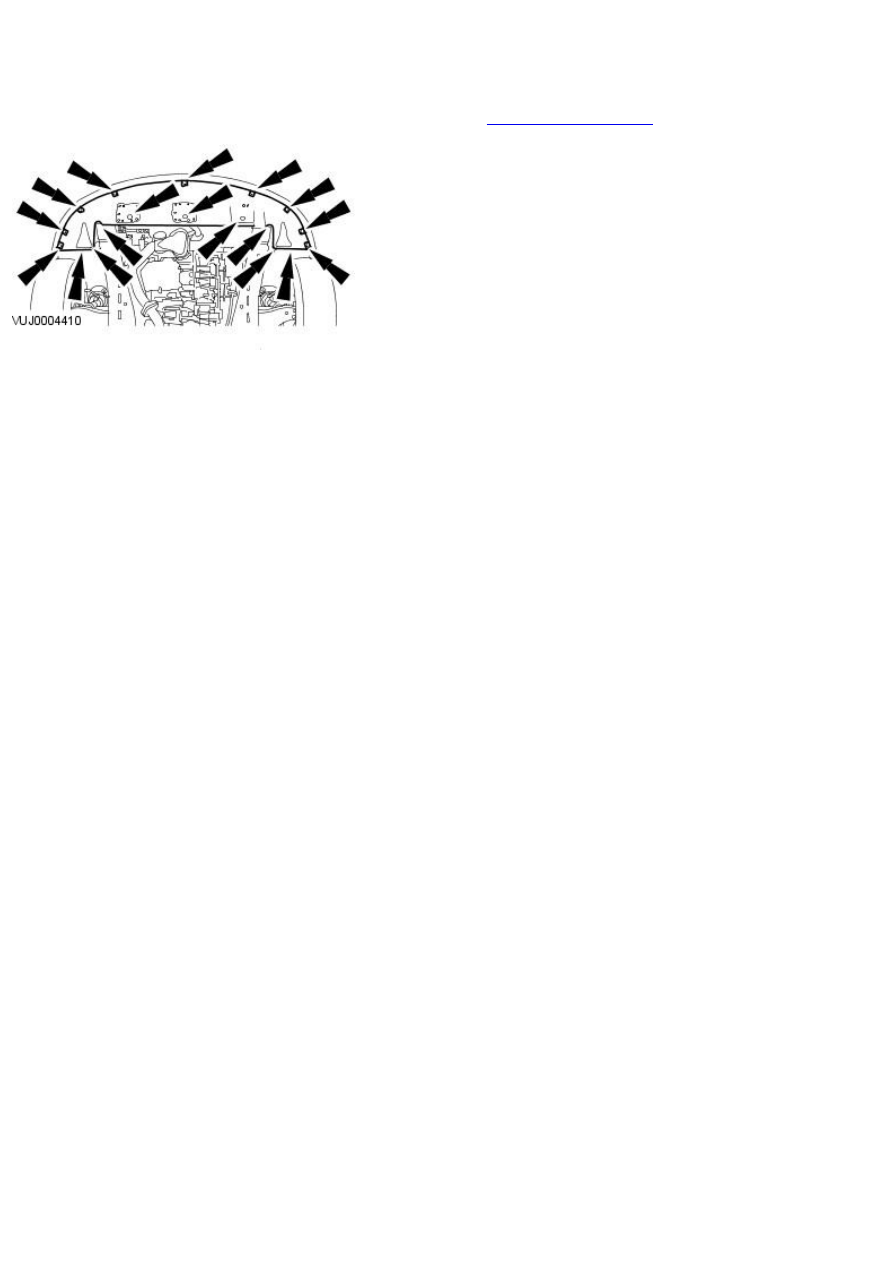

2. Remove undertray assembly.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Body Closures -

Torque Specifications

Description

Nm

lb-ft

lb-in

Door hinge bolt - hinge to body

35

26

–

Door hinge bolt - hinge to door

47

35

–

Door hinge grub screw

18

13

–

Door checkstrap to body

35

26

–

Door checkstrap to door

6

–

53

Door striker plate screw

25

18

–

Luggage compartment lid hinge - hinge to lid nuts

25

18

–

Luggage compartment lid hinge - hinge to body bolts

25

18

–

Luggage compartment lid striker plate

10

7

–

Hood hinge screw

20

15

–
