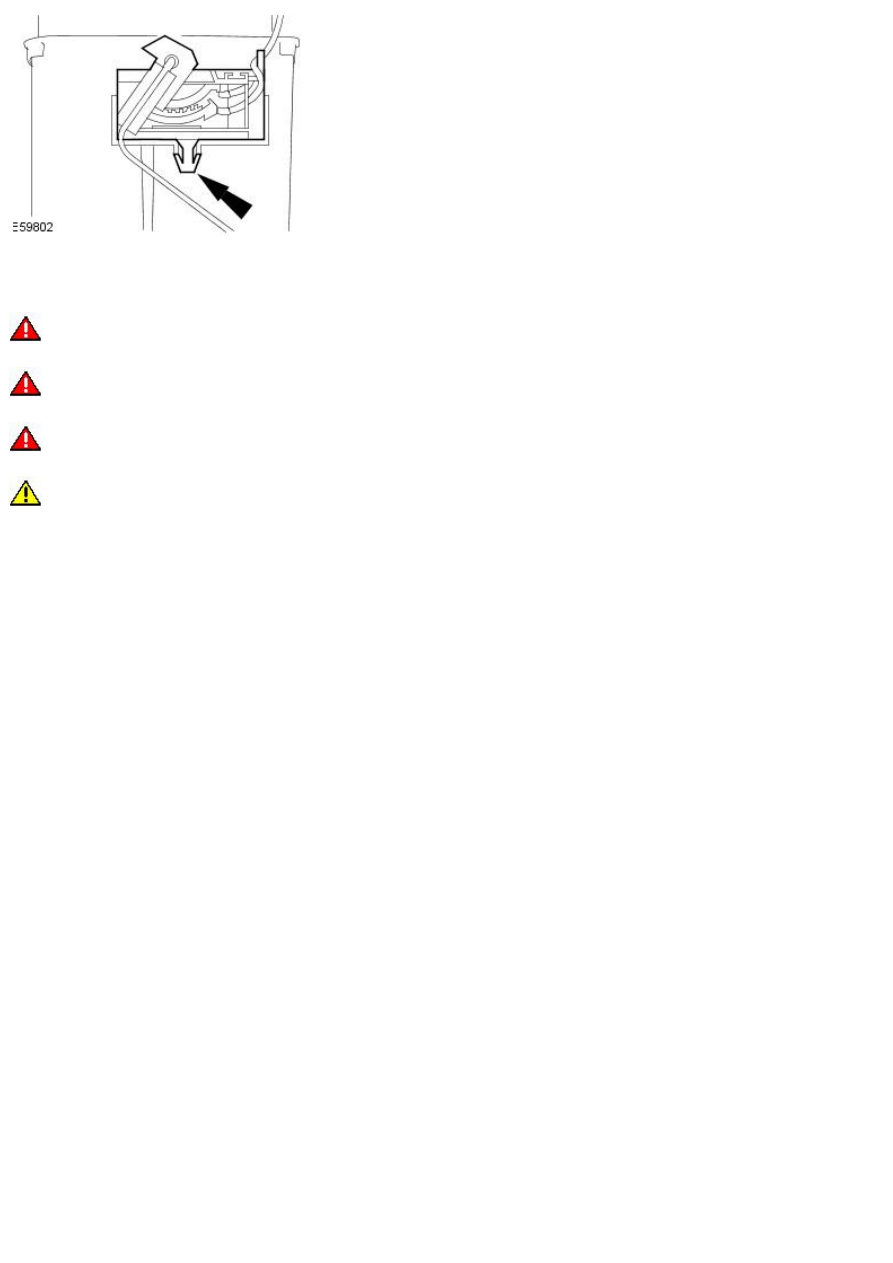

5. Remove the fuel level sender.

Installation

• W ARNINGS:

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Highly

flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

CAUTION: Make sure the float or arm are not damaged while installing the fuel pump module.

1. To install, reverse the removal procedure.

Published: 11-May-2011

Fuel Tank and Lines - Fuel Level Sender2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Removal

• W ARNINGS:

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Highly

flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

1. Remove the fuel level sensor.

For additional information, refer to:

Fuel Level Sensor - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (310-01 Fuel Tank and

Lines, Removal and Installation).

2. NOTE: Note the position of the tie straps securing the harness to the
fuel pipes.

Remove the tie straps.

3. NOTE: Vehicle with single electrical connector shown, vehicles with
multiple electrical connectors similar.

Disconnect the electrical connector from the fuel level sensor flange.

4. Remove the fuel level sender.

Installation

• W ARNINGS:

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Highly

flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

1. To install, reverse the removal procedure.

Published: 11-May-2011

Fuel Tank and Lines - Fuel Level Sender LH2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

Removal and Installation

Removal

• W ARNINGS:

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Highly

flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

1. NOTE: All vehicles.

Remove the transfer pump.
For additional information, refer to:

Fuel Transfer Pump

 (310-01 Fuel

Tank and Lines, Removal and Installation).

2. NOTE: Non federal market vehicles only.

Disconnect the fuel level sender electrical connector.

3. NOTE: Non federal market vehicles only.

Remove the fuel level sender.

4. NOTE: Federal market vehicles only.

• NOTE: Note the position of the tie straps securing the harness to the
fuel pipes.

Remove the tie straps.
