Jaguar X-Type Sedan and Estate (Wagon). Manual - part 402





Published: 11-May-2011

Clutch - Clutch

Description and Operation

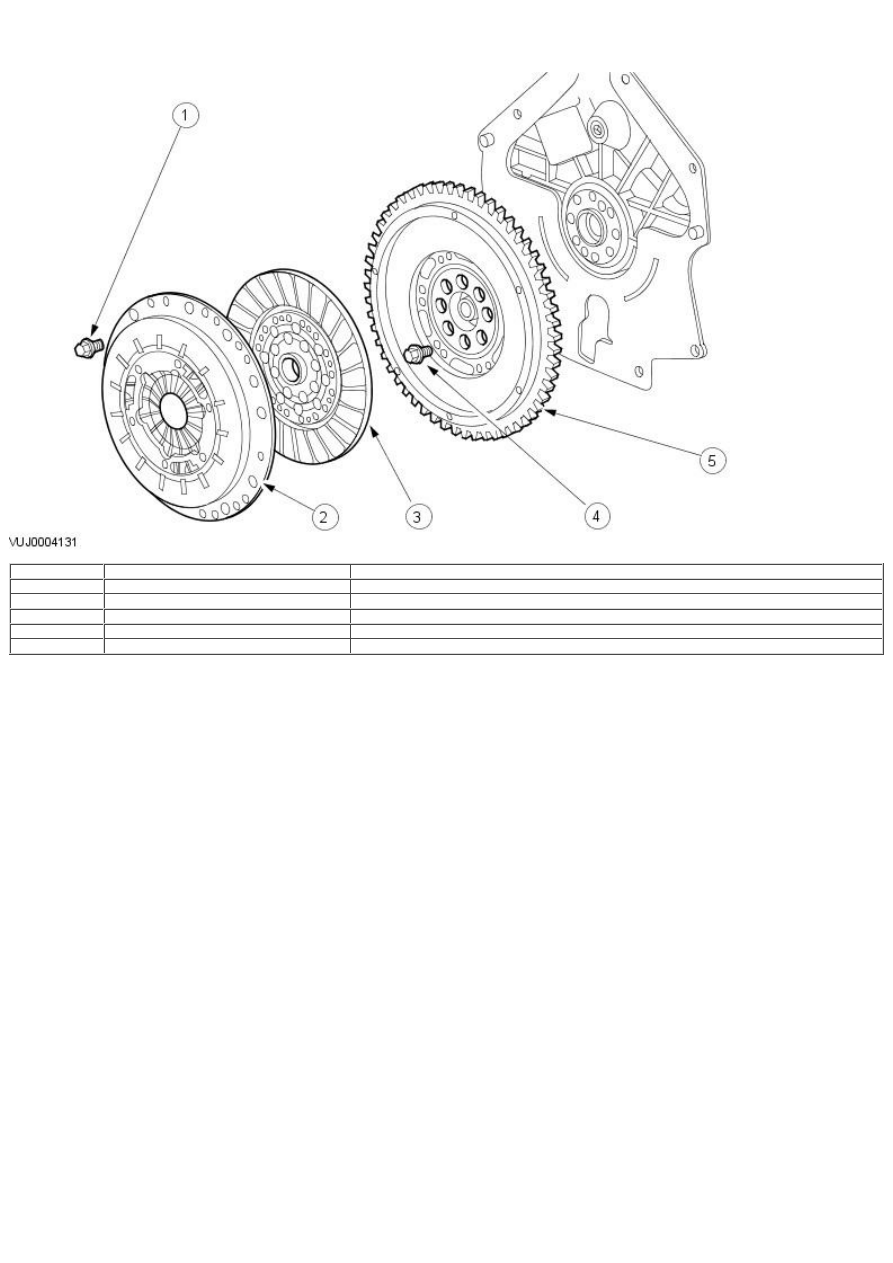

Item

Part Number

Description

1

—

Pressure plate retaining bolt

2

—

Pressure plate

3

—

Clutch disc

4

—

Flywheel retaining bolt

5

—

Flywheel

The clutch transfers the engine torque to the transmission.

The clutch consists of a disc and a pressure plate with a diaphragm spring, bolted to the flywheel.

When the clutch pedal is operated the power transmission from the engine to the transmission is interrupted. The clutch is therefore
engaged when the pedal is not depressed. Pressing down the pedal disengages the clutch.

Published: 11-May-2011

Clutch - Clutch

Diagnosis and Testing

For additional information, refer to Section

 308-00 Manual Transmission/Transaxle and Clutch - General Information

.

Published: 11-May-2011

Clutch - Clutch Disc and Pressure Plate

Removal and Installation

Special Tool(s)

Clutch alignment tool

308-441

Removal

All except vehicles with diesel engine

1. Remove the manual transmission.

For additional information, refer to:

Transaxle - 2.0L NA V6 - AJV6/2.5L

NA V6 - AJV6/3.0L NA V6 - AJ27

 (308-03 Manual

Transmission/Transaxle, Removal).

Vehicles with diesel engine

2. Remove the manual transmission.

For additional information, refer to:

Transaxle - 2.0L Duratorq-TDCi

(308-03 Manual Transmission/Transaxle, Removal) /

Transaxle - 2.2L Duratorq-TDCi (110kW/150PS) - Puma

 (308-03 Manual

Transmission/Transaxle, Removal).

All vehicles

3. Remove the clutch disc and pressure plate.

Remove the pressure plate bolts in a uniform sequence.

Installation

All except vehicles with diesel engine

1. NOTE: The clutch disc is marked "Transmission side" for correct
installation.

Using the special tool, align the clutch assembly.

All vehicles

2. NOTE: The clutch disc is marked "Transmission side" for correct
installation.

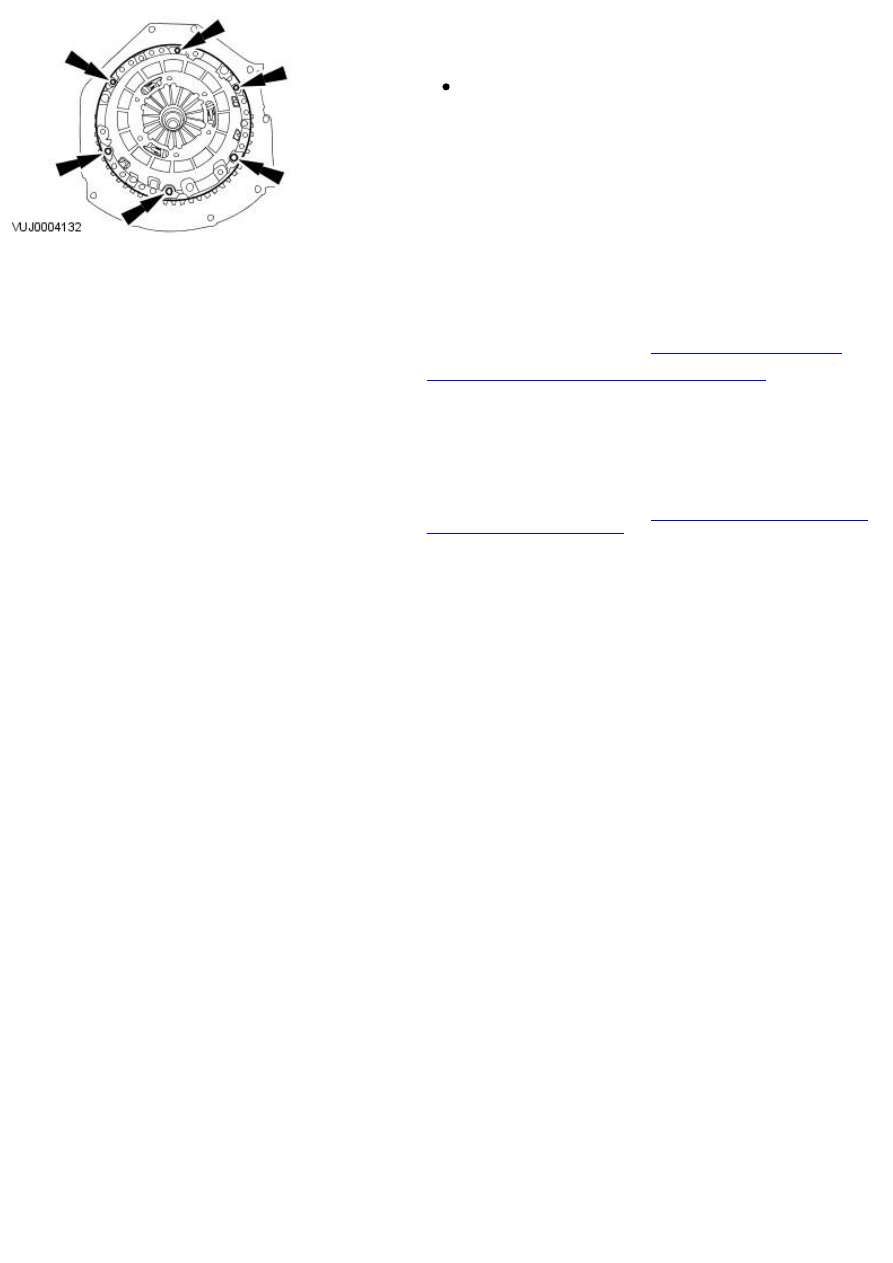

Locate the clutch pressure plate on the flywheel dowels and tighten the
bolts progressively in a diagonal sequence.

Tighten to 25 Nm.

Vehicles with diesel engine

3. NOTE: Make sure that the input shaft of the transmission is moved
squarely into the hub of the clutch disc. Do not bend in any direction.

Install the manual transmission.
For additional information, refer to:

Transaxle - 2.0L Duratorq-TDCi

(308-03 Manual Transmission/Transaxle, Installation) /

Transaxle - 2.2L Duratorq-TDCi (110kW/150PS) - Puma

 (308-03 Manual

Transmission/Transaxle, Installation).

All except vehicles with diesel engine

4. Remove the special tool.

5. NOTE: Make sure that the input shaft of the transmission is moved
squarely into the hub of the clutch disc. Do not bend in any direction.

Install the manual transmission.
For additional information, refer to:

Transaxle - 2.0L NA V6 - AJV6/2.5L

NA V6 - AJV6/3.0L NA V6 - AJ27

 (308-03 Manual Transmission/Transaxle,

Installation).
