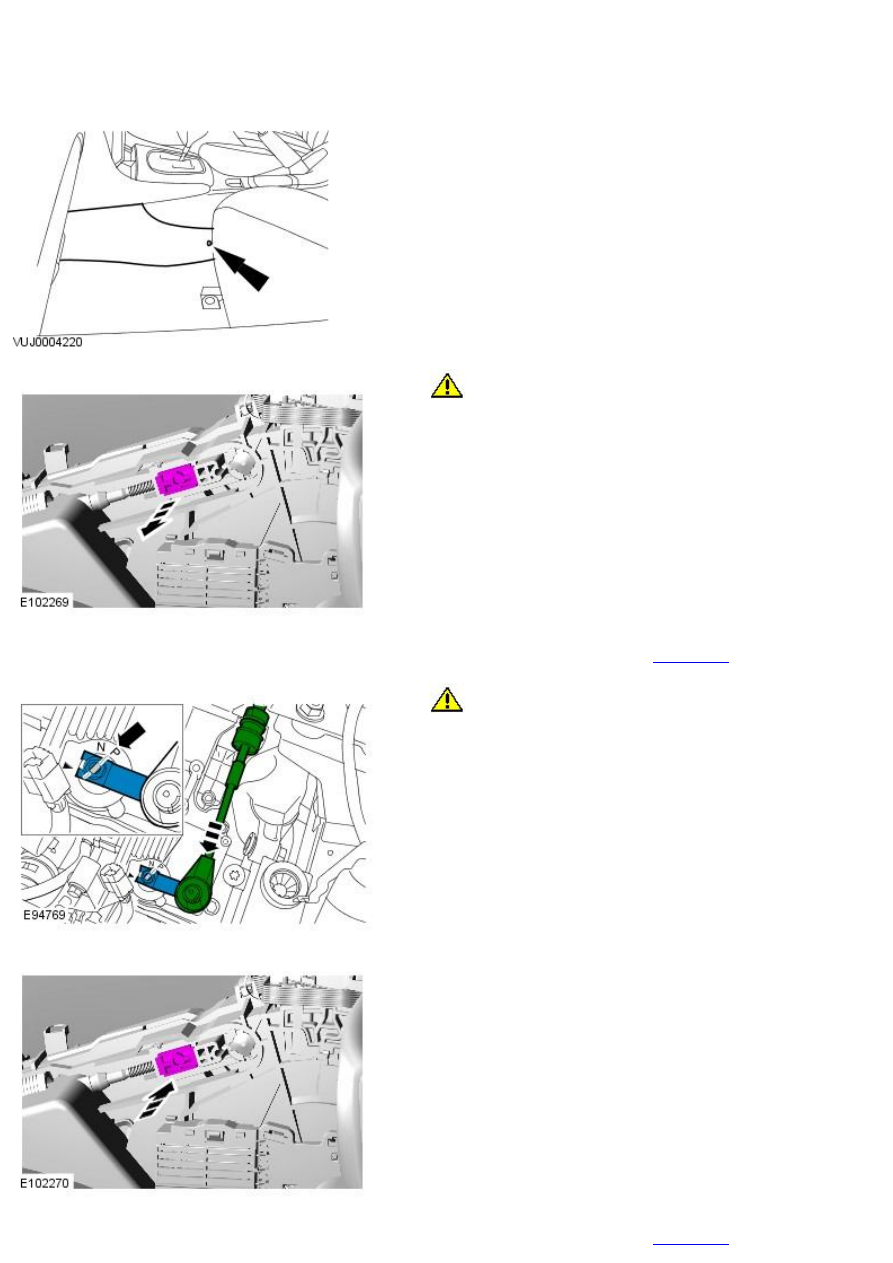

Automatic Transmission/Transaxle External Controls - Vehicles With: 6-Speed
Automatic Transaxle - AWF21 - Selector Lever Cable Adjustment

General Procedures

1. Check the operation of the transmission selector lever.

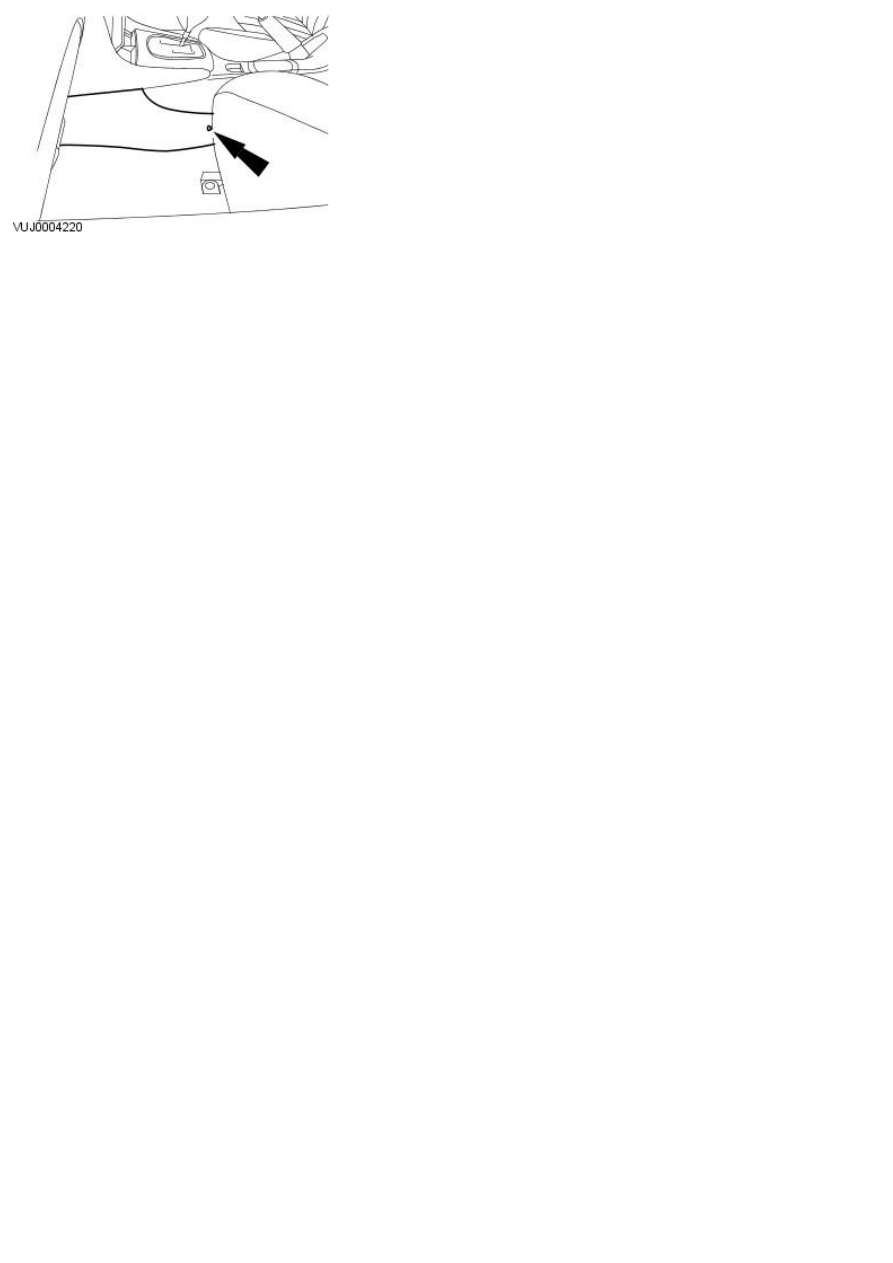

2. Remove the center console LH side finisher trim panel.

3.

CAUTION: Make sure that the selector lever and the gearshift

mechanism are in the park (P) position.

Release the transmission selector cable adjuster.

4. Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

5.

CAUTION: Make sure that the selector lever and the gearshift

mechanism are in the park (P) position.

Adjust the transmission selector cable.

6. Lock the transmission selector cable adjuster.

7. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

8. Install the center console LH side finisher trim panel.

Published: 11-May-2011

Automatic Transmission/Transaxle External Controls - Vehicles With: 6-Speed
Automatic Transaxle - AWF21 - Selector Lever Assembly

Removal and Installation

Removal

1. Remove the floor console.

For additional information, refer to:

Floor Console

 (501-12 Instrument

Panel and Console, Removal and Installation).

2. Remove the floor console reinforcement bracket.

Remove the 4 Torx bolts.

3. Disconnect the selector lever assembly electrical connector.

4. Release the transmission selector cable.

Release from the selector lever assembly.

5. Remove the selector lever assembly.

Remove the 4 nuts.

Installation

1. NOTE: Tighten the front 2 bolts first.

Install the selector lever assembly.

Tighten to 10 Nm.

2. Attach the transmission selector lever cable.
