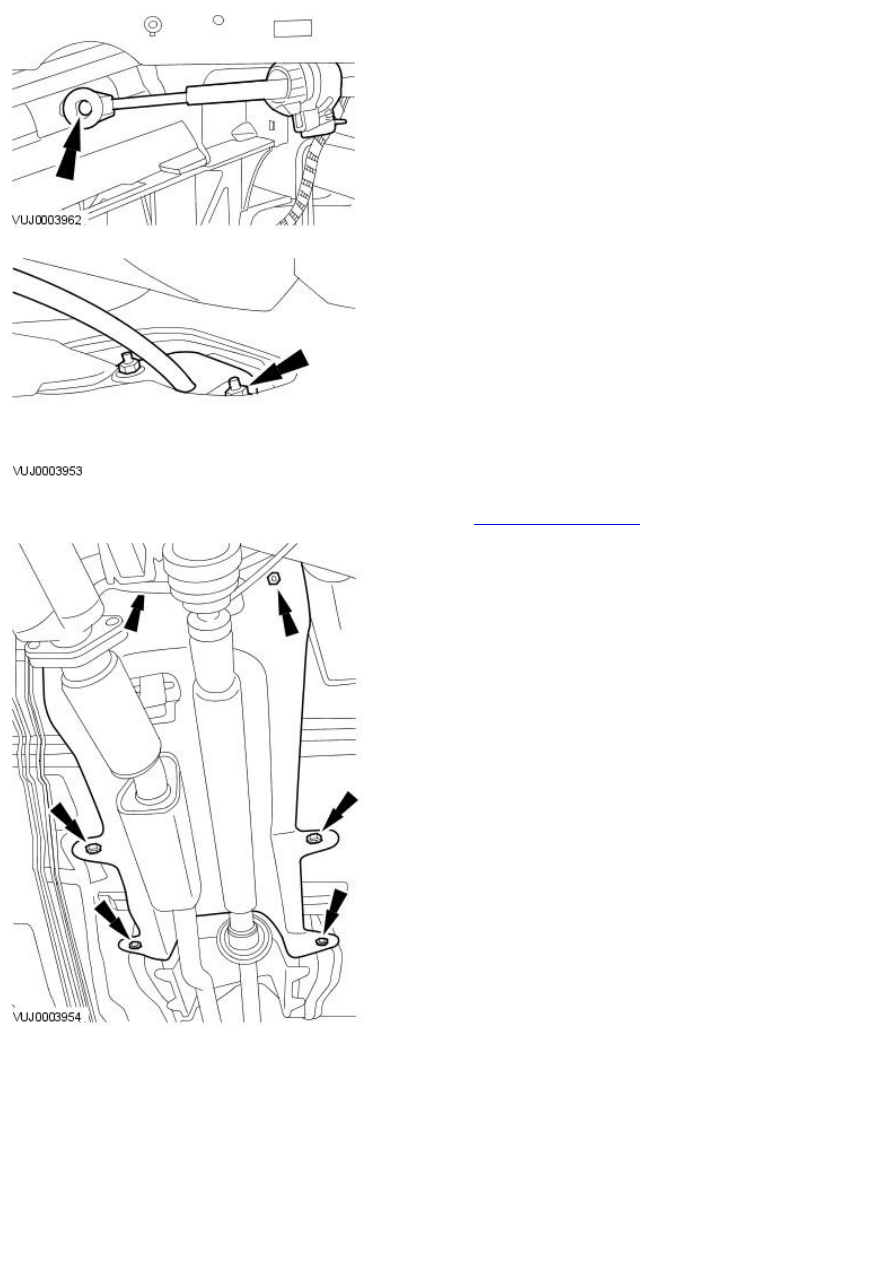

6. Disconnect the gear selector cable from the J-gate.

7. Detach the gear selector cable grommet.

8. Raise and support the vehicle. For additional information, refer to

Section

 100-02 Jacking and Lifting

.

9. Detach the exhaust heat shield.

10. Remove the gear selector cable shield.

11. Detach the gear selector cable bracket.

12. Disconnect the gear selector cable.

13. Remove the gear selector cable from the gearbox mounting bracket.

1. Pull out the locking pin.

2. Remove the gear selector cable from the gearbox mounting

bracket.

14. Lower the vehicle.

15. Remove the selector cable.

Installation

1. To install, reverse the removal procedure.

Tighten to 10 Nm.

2. Tighten to 10 Nm.

Published: 11-May-2011

Automatic Transmission/Transaxle External Controls - Vehicles With: 5-Speed
Automatic Transaxle - JATCO - Selector Lever Assembly

Removal and Installation

Removal

1. NOTE: To move the selector lever, the ignition must be in the RUN
position, with the foot brake pressed.

Move the selector lever to the 'N' position.

2. Remove the floor console.

For additional information, refer to:

Floor Console

 (501-12 Instrument

Panel and Console, Removal and Installation).

3. Disconnect the electrical connector.

4. NOTE: The floor console bracket cannot be removed at this stage.

Remove the floor console bracket retaining screws.

5. Release the selector lever cable locking pin.

6. Disconnect the selector lever cable from the selector lever.
