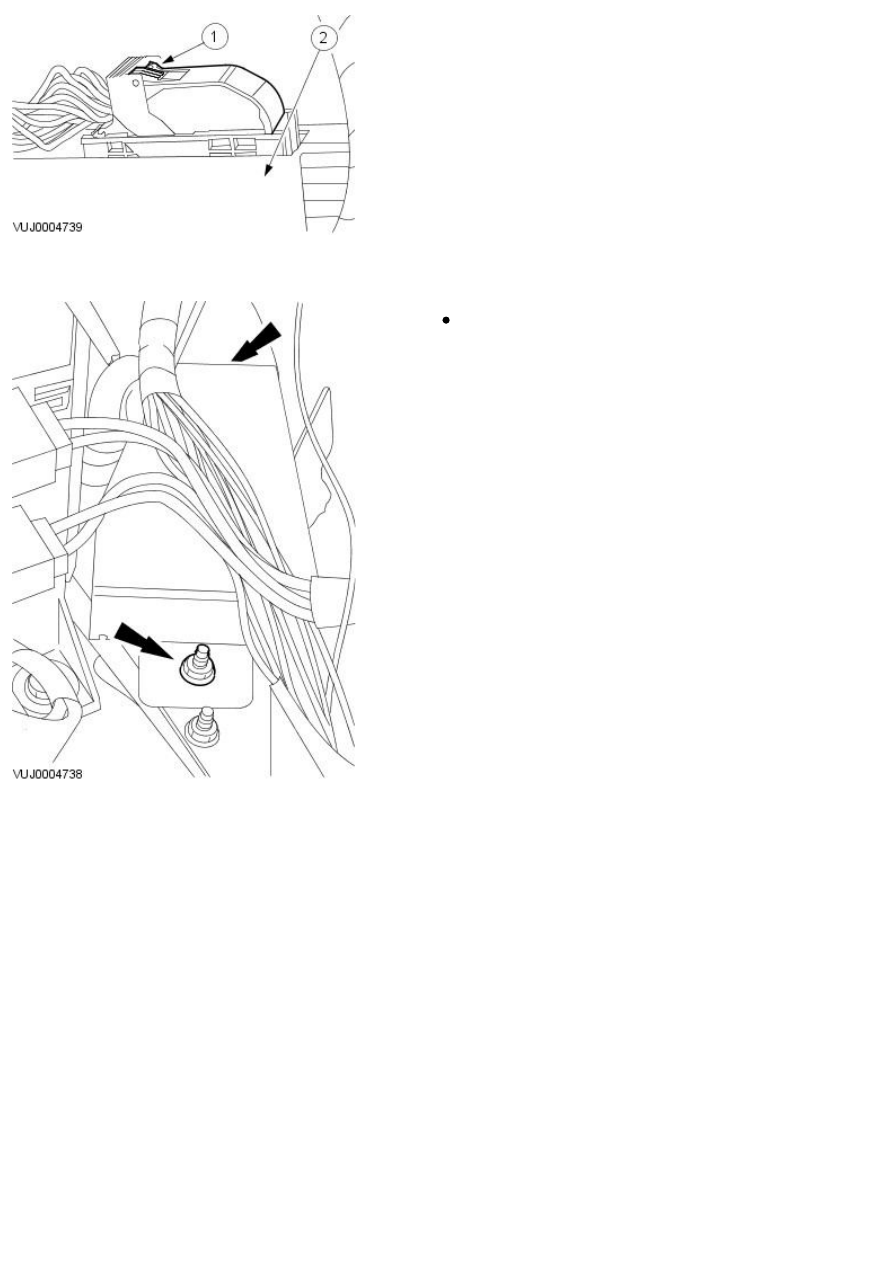

4. Remove the TCM.

1. Disconnect the electrical connector.

2. Remove the TCM.

Installation

1. To install, reverse the removal procedure.

Tighten to 10 Nm.

2. Tighten to 10 Nm.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transmission Range (TR) Sensor

In-vehicle Repair

Removal

1. Remove the battery tray. For additional information, refer to Section

414-01 Battery, Mounting and Cables

.

2. Disconnect the electrical connector.

1. Detach the electrical connector.

2. Disconnect the electrical connector.

3. Remove the tie strap.

4. Remove the Transmission Range (TR) sensor.

Installation

1. Install the TR sensor.

2. Adjust the TR sensor. For additional information, refer to

Adjustment

—Transmission Range (TR) Sensor

.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transaxle

Removal

Special Tool(s)

Slide hammer

100-012

100-012-02

Slide hammer shaft

Halfshaft remover fork

204-226

Powertrain assembly jack

HTJ1200-2

Pinion oil seal remover

308-208

Engine support bracket

303-021

Engine support brackets

303-1068

Disconnect tool, fuel line

310-044

Removal

All vehicles

1. Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

2. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).
