Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transmission Fluid Drain and Refill

General Procedures

Drain

1. Raise and support the vehicle. For additional information, refer to

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).
.

2. Place a suitable container under the transmission drain plug.

3.

CAUTION: If the automatic transmission fluid is very dirty or it

contains metallic particles, then along with a new transmission, install a
new automatic transmission fluid cooler and lines.

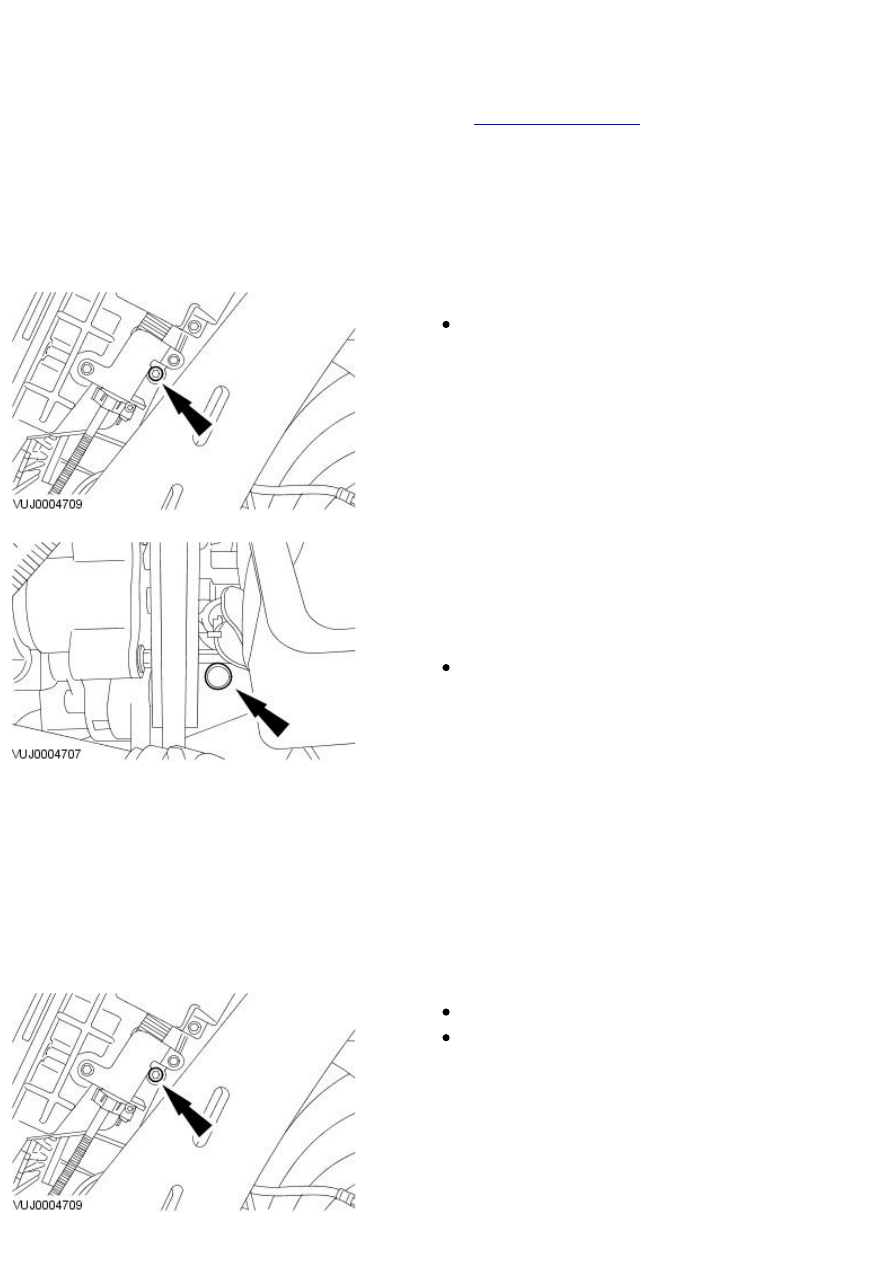

Remove the transmission drain plug.

4. Install the transmission drain plug.

Tighten to 45 Nm.

Refill

5. Lower the vehicle.

6. Remove the automatic transmission fluid charging pipe cap.

7. NOTE: Use automatic transmission fluid WSS-M2C922-A1 or equivalent
meeting Jaguar specification.

Fill the automatic transmission with 8 litres of automatic transmission
fluid through the automatic transmission fluid charging pipe.

8. Carry out a fluid level check and adjustment. For additional information,

refer to
For additional information, refer to:

Transmission Fluid Level Check

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transmission Fluid Level Check

General Procedures

1. Raise and support the vehicle. For additional information, refer to

Section

 100-02 Jacking and Lifting

.

2. Connect the Jaguar Approved Diagnostic System.

3. Make sure J-Gate shift selector is in the Park position (P).

4. With the engine running and the foot brake applied, move the J-Gate

shift selector through "P-R-N-D-4-3-2" and back to the "P" position to
circulate the automatic transmission fluid until the temperature reaches
30 to 40°C (86 to 104°F) on the Jaguar Approved Diagnostic System.

5. When the automatic transmission fluid temperature reaches 35°C

(95°F) check that the selector lever is in the "P" position raise the
vehicle.

6. With the engine running, remove the automatic transmission fluid level

tube plug.

Remove and discard the level plug and sealing washer.

7. NOTE: Use automatic transmission fluid WSS-M2C922-A1 or equivalent
meeting Jaguar specification.

If the automatic transmission fluid does not come out of the
transmission fluid level tube the automatic transmission fluid level is
insufficient. If this is the case add the automatic transmission fluid in
0.5 litre units into the automatic transmission fluid charging pipe until
the automatic transmission fluid comes out of the automatic
transmission fluid level tube.

Remove the automatic transmission fluid charging pipe cap.

8. NOTE: Make sure the automatic transmission fluid temperature does not
exceed 40°C (104°F). If the automatic transmission fluid temperature does
exceed 40°C (104°F) stop the automatic transmission fluid level check and
allow the automatic transmission fluid to cool until the temperature
reaches 30 to 40°C (86 to 104°F).

Allow the automatic transmission fluid to come out of the automatic
transmission fluid level tube until the overflow stops at a temperature of
no more than 40°C (104°F).

9. If when the automatic transmission fluid level plug is first removed and

automatic transmission fluid comes out of the automatic transmission
fluid level tube, allow the automatic transmission fluid to come out of
the automatic transmission fluid level tube until the overflow stops at a
temperature of no more than 40°C (104°F).

10. Install the transmission fluid level plug.

Install a new level plug and sealing washer.

Tighten to 15 Nm.

11. Install the automatic transmission fluid charging pipe cap.

12. Lower the vehicle.

13. Disconnect the Jaguar Approved Diagnostic System.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transmission Range (TR) Sensor Adjustment

General Procedures

Special Tool(s)

Setting plate rotary switch

307-445

1. Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

2. Loosen the Transmission Range (TR) sensor.

3. Make sure the J-Gate shift selector is in the "N" position.

4. Using the special tool adjust the TR sensor.

Tighten to 10 Nm.

5. Remove the special tool.

6. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

7. NOTE: If the J-Gate shift selector does not illuminate in all positions
repeat the complete procedure.

Make sure the vehicle starts in the "P" and "N" positions and that it does
not start in the R, D, 4, 3 and 2 positions, and that the J-Gate shift
selector illuminates in all positions.
