Jaguar X-Type Sedan and Estate (Wagon). Manual - part 342

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Mass Air Flow (MAF) Sensor

Removal and Installation

Removal

1. Remove the battery cover.

2. Disconnect the MAF sensor electrical connector.

3. Remove the MAF sensor.

Installation

1. To install, reverse the removal procedure.

2. NOTE: For NAS vehicles only.

If required, carry out a short drive cycle.
For additional information, refer to:

Powertrain Control Module (PCM)

Short Drive Cycle Self-Test

 (303-14A Electronic Engine Controls - 2.0L NA

V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27, General Procedures).

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Oil Temperature Sensor

Removal and Installation

Removal

1. Raise and support the vehicle.

For additional information, refer to Section

 100-02 Jacking and Lifting

.

2. Remove and discard the oil filter.

3. Disconnect the oil temperature sensor electrical connector.

4. Remove the oil temperature sensor.

Installation

1. NOTE: Apply a small bead of sealant W SK-M4G328-A3 or equivalent
sealant meeting Jaguar specification on the first three threads of the oil
temperature sensor.

To install, reverse the removal procedure.

Tighten to 15 Nm.

2. Install a new oil filter.

3. NOTE: Use oil WSE-M2C908-A or equivalent meeting Jaguar
specification.

Check and top up the engine with oil.

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Throttle Position (TP) Sensor

Removal and Installation

Removal

Vehicles with 2.5L or 3.0L engine

1. For additional information, refer to Section

 303-04A Fuel Charging and

Controls

Section

 303-04B Fuel Charging and Controls

Section

 303-04C

Fuel Charging and Controls - Turbocharger

 .

Vehicles with 2.0L engine

2. Disconnect the battery

For additional information, refer to Section

 414-01 Battery, Mounting

and Cables

.

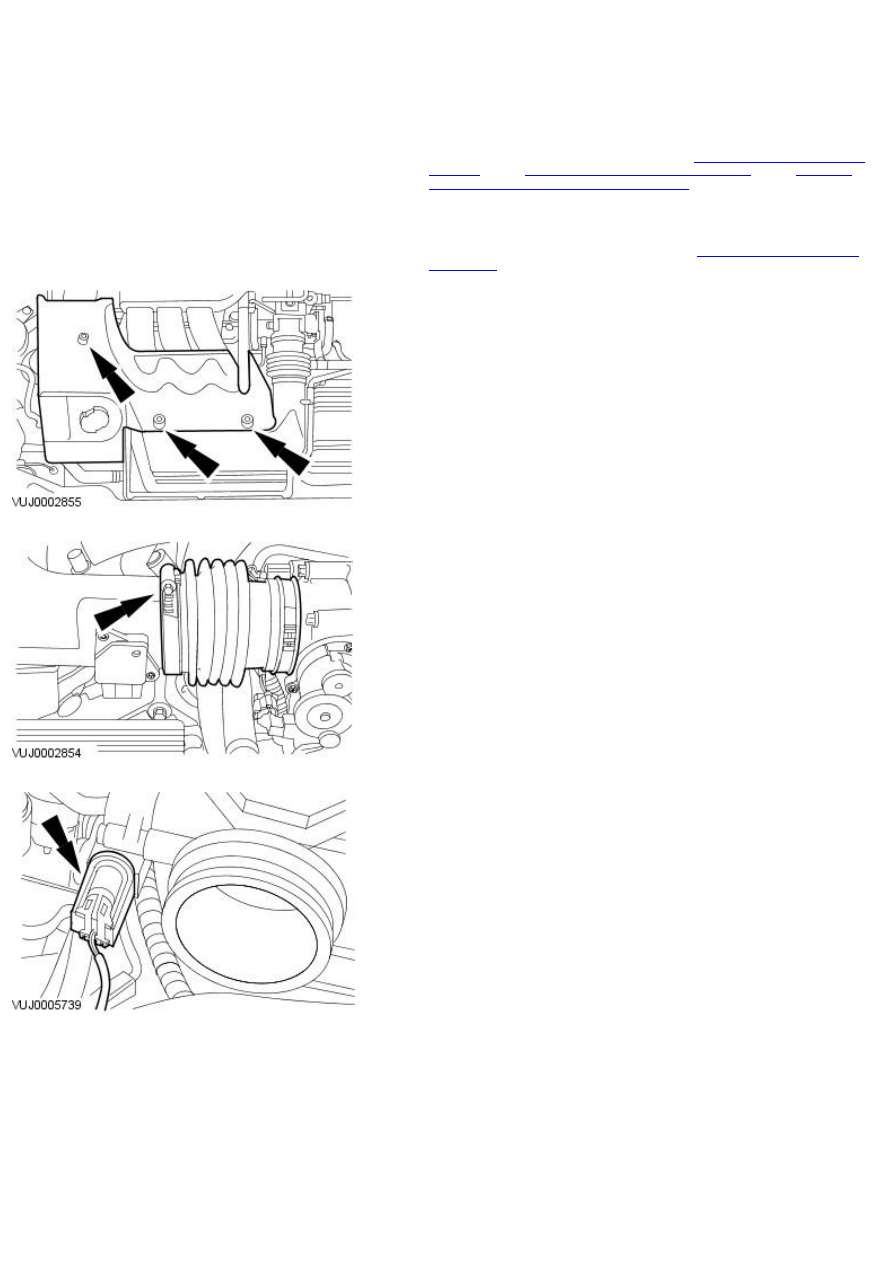

3. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Remove the engine cover.

4. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Disconnect the air cleaner outlet pipe.

5. Disconnect the electrical connector.

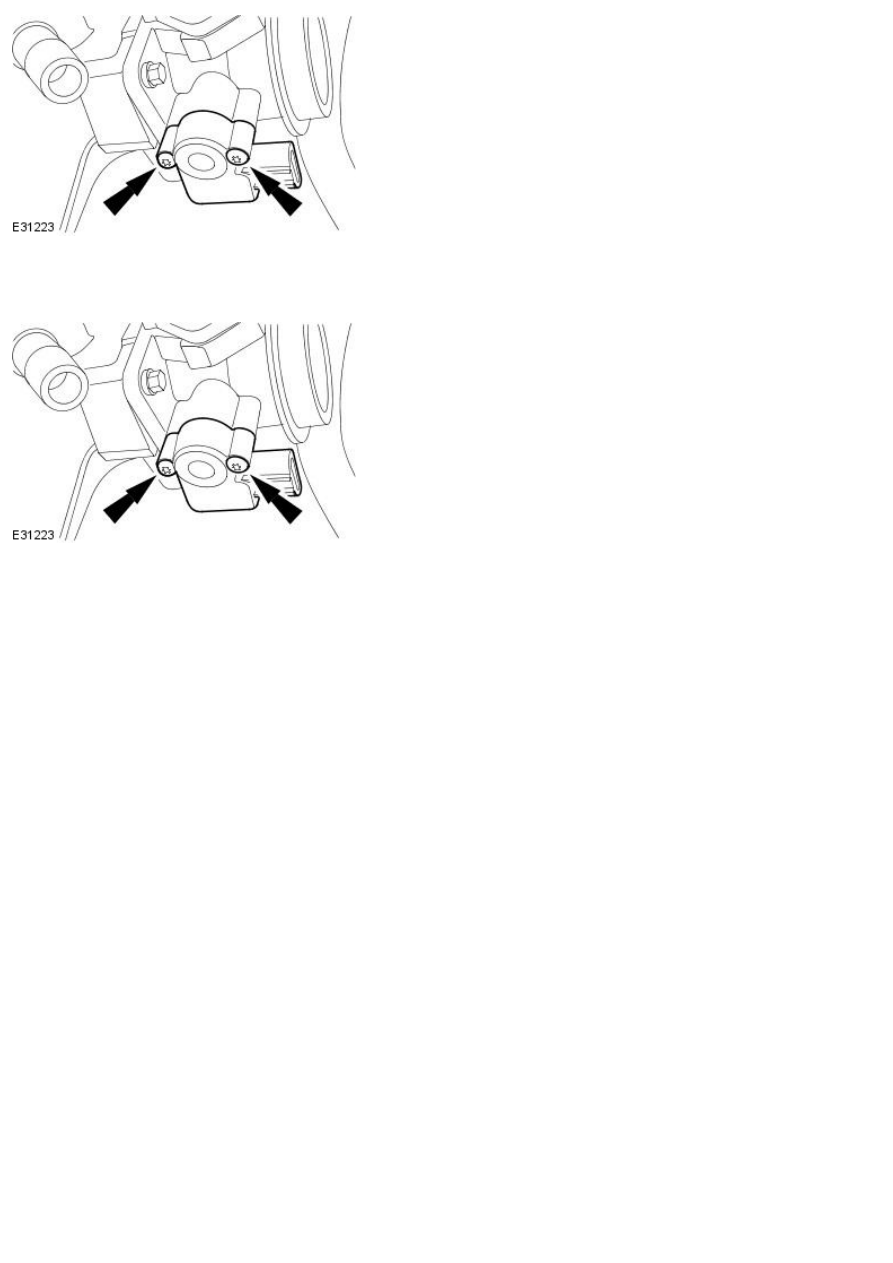

6. Remove the the throttle position (TP) sensor.

Installation

1. To install, reverse the removal procedure.

2. Tighten to 7 Nm.
