Jaguar X-Type Sedan and Estate (Wagon). Manual - part 257

6. Connect the electrical connector.

7. Connect the radiator upper coolant hose.

8. Connect the radiator vent hose.

9. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

10. Carry out the cooling system filling and bleeding procedure.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03B Engine Cooling - 2.0L Duratorq-TDCi/2.2L

Duratorq-TDCi (110kW /150PS) - Puma, General Procedures).

11. Carry out the A/C system evacuation and charging procedure.

For additional information, refer to:

Air Conditioning (A/C) System

Recovery, Evacuation and Charging

 (412-00 Climate Control System -

General Information, General Procedures).

Published: 11-May-2011

Engine Cooling - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma -
Radiator

Removal and Installation

Removal

1. Remove the cooling fan motor and shroud.

For additional information, refer to:

Cooling Fan Motor and Shroud

(303-03B Engine Cooling - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

2. Remove the radiator.

Installation

1. To install, reverse the removal procedure.

Name

Grease

Published: 11-May-2011

Engine Cooling - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma -
Water Pump

Removal and Installation

Special Tool(s)

Remover/Installer, Cooling Hose Clamp

303-397 (24-003)

Materials

Specification

WSS-M12A4-A2

Removal

Vehicles with 2.2L diesel engine

1. Remove the exhaust gas recirculation (EGR) tube.

For additional information, refer to:

Exhaust Gas Recirculation (EGR)

Cooler to EGR Valve Tube

 (303-08 Engine Emission Control - 2.0L

Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma, Removal and
Installation).

All vehicles

2. Drain the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03B Engine Cooling - 2.0L Duratorq-TDCi/2.2L

Duratorq-TDCi (110kW /150PS) - Puma, General Procedures).

3. Detach the power steering fluid pipe.

4. Detach the power steering pump belt.

Rotate the power steering pump belt tensioner clockwise.

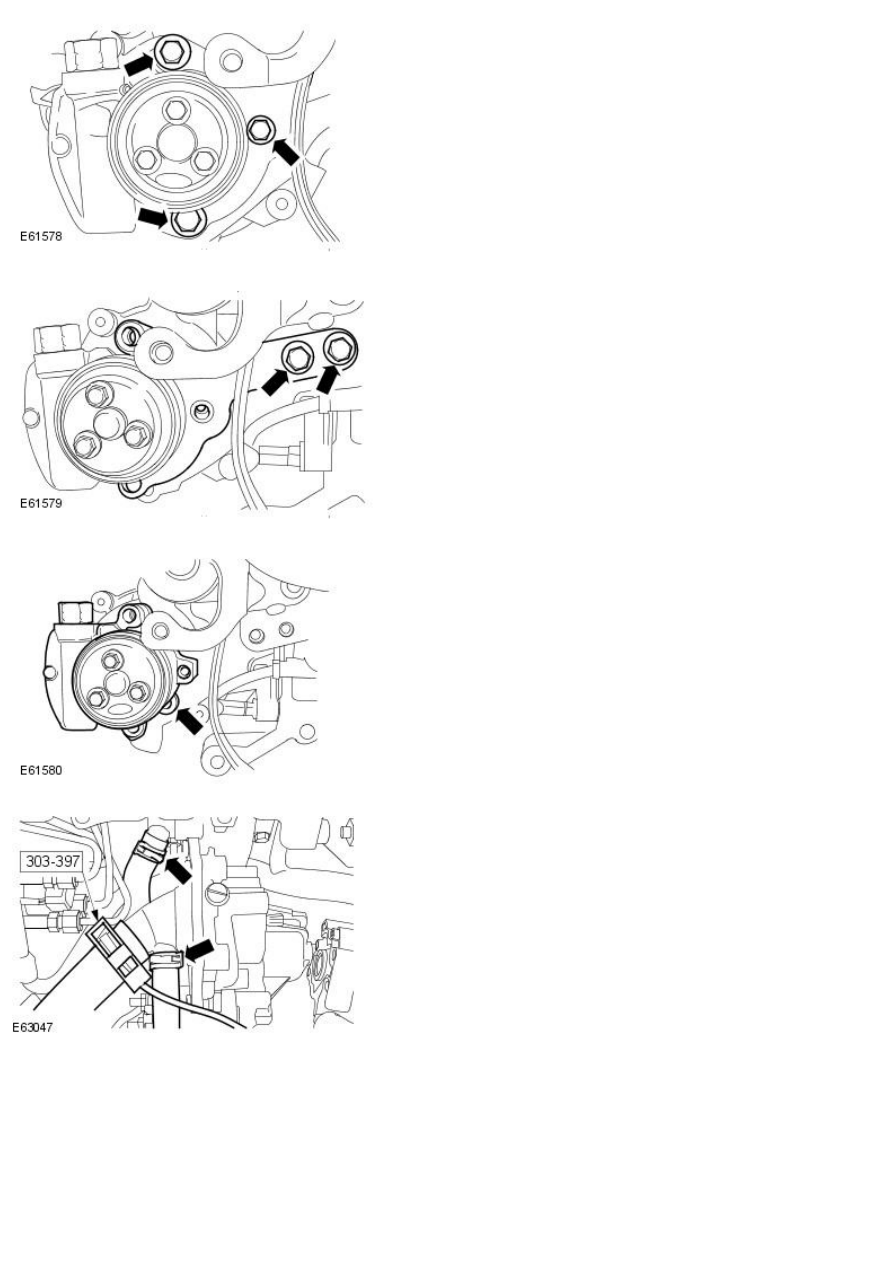

5. NOTE: Shown with the exhaust gas recirculation (EGR) cooler to EGR
valve tube removed for clarity.

Remove the power steering pump retaining bolts.

6. NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Remove the power steering pump securing bracket.

7. NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Detach the power steering pump from the water pump.

8. Using the special tool, disconnect the coolant hoses from the water

pump.
