Jaguar X-Type Sedan and Estate (Wagon). Manual - part 233

3. Install the transmission upper retaining bolts.

Tighten to 40 Nm.

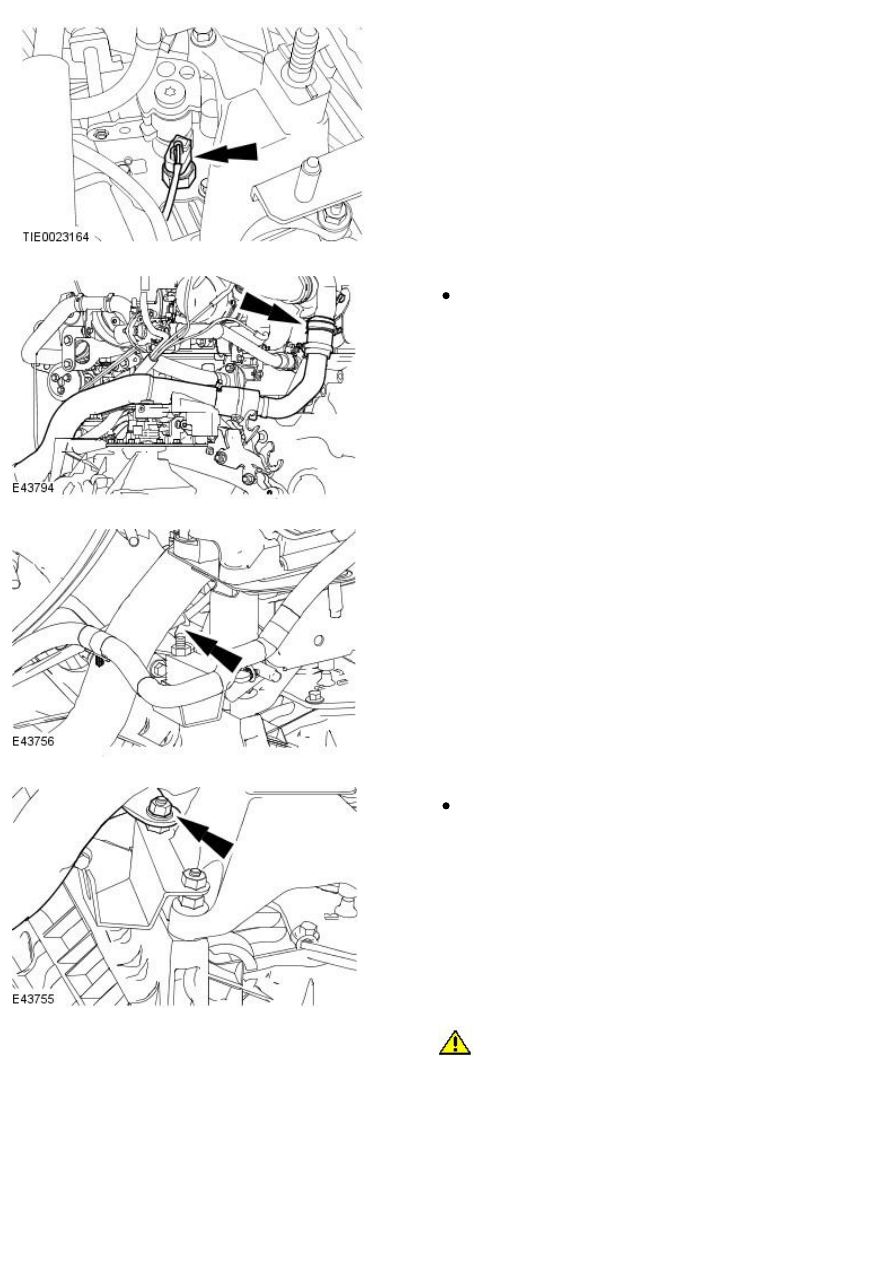

4. Connect the crankshaft sensor electrical connector.

5. Install the starter motor.

Tighten to 25 Nm.

6. Attach the starter motor wiring harness.

1. Tighten to 12 Nm.

2. Tighten to 6 Nm.

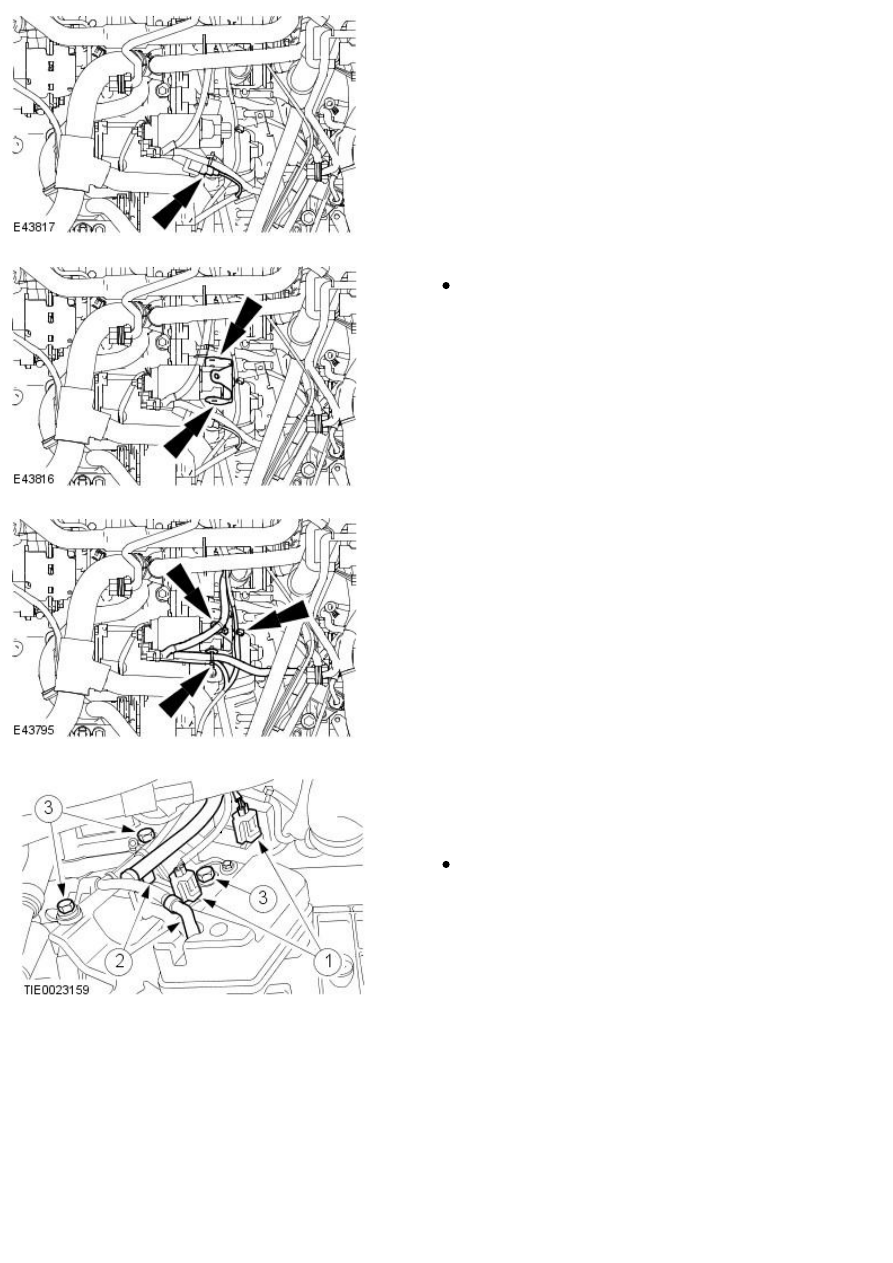

7. Connect the starter motor wiring harness electrical connector.

8. Install the starter motor wiring harness retaining bracket.

Tighten to 20 Nm.

9. Attach the starter motor wiring harness.

10. Install the vacuum regulator solenoid valve.

1. Connect the electrical connectors.

2. Attach the vacuum hoses.

3. Install the vacuum regulator solenoid valve.

Tighten to 23 Nm.

11. Connect the reverse lamp switch electrical connector.

12. Install the charge air cooler pipe.

Tighten to 4 Nm.

13. Attach the reverse lamp switch wiring harness retaining clip.

14. Install the charge air cooler pipe retaining nut.

Tighten to 23 Nm.

15.

CAUTION: Do not support the engine and transaxle assembly

directly on the oil pan. Failure to follow this instruction may cause damage
to the component.

Using a suitable hydraulic lift install the engine and transmission to the
subframe.

16. Install the engine roll restrictor.

Tighten to 80 Nm.

17. Attach the wiring harness.

18. NOTE: Un-Cap the exposed ports.

• NOTE: Install new O-ring seals.

Connect the the power steering lines.

Tighten to 10 Nm.

19. Install a new drive halfshaft snap ring.

20. CAUTIONS:

 Make sure the CV joint splines are located fully. Do not use

excessive force when engaging the CV joint into the transmission.

 Do not damage the oil seal.

Install the drive halfshaft.
