Jaguar X-Type Sedan and Estate (Wagon). Manual - part 196

16. NOTE: Engine shown removed for clarity.

Remove the front engine mount bracket and idler pulley.

17. NOTE: Engine shown removed for clarity.

Remove the engine front cover upper retaining bolts.

18.

CAUTION: Avoid damage to the engine front cover mating face

on the engine. Failure to follow this instruction may result in damage to
the vehicle.

• NOTE: Lubricate the suitable tool with clean engine oil.

Using a suitable tool, remove and discard the engine front cover.

Insert the suitable tool between the front cover and the engine,
slide the suitable tool in between the engine and engine front
cover.

Installation

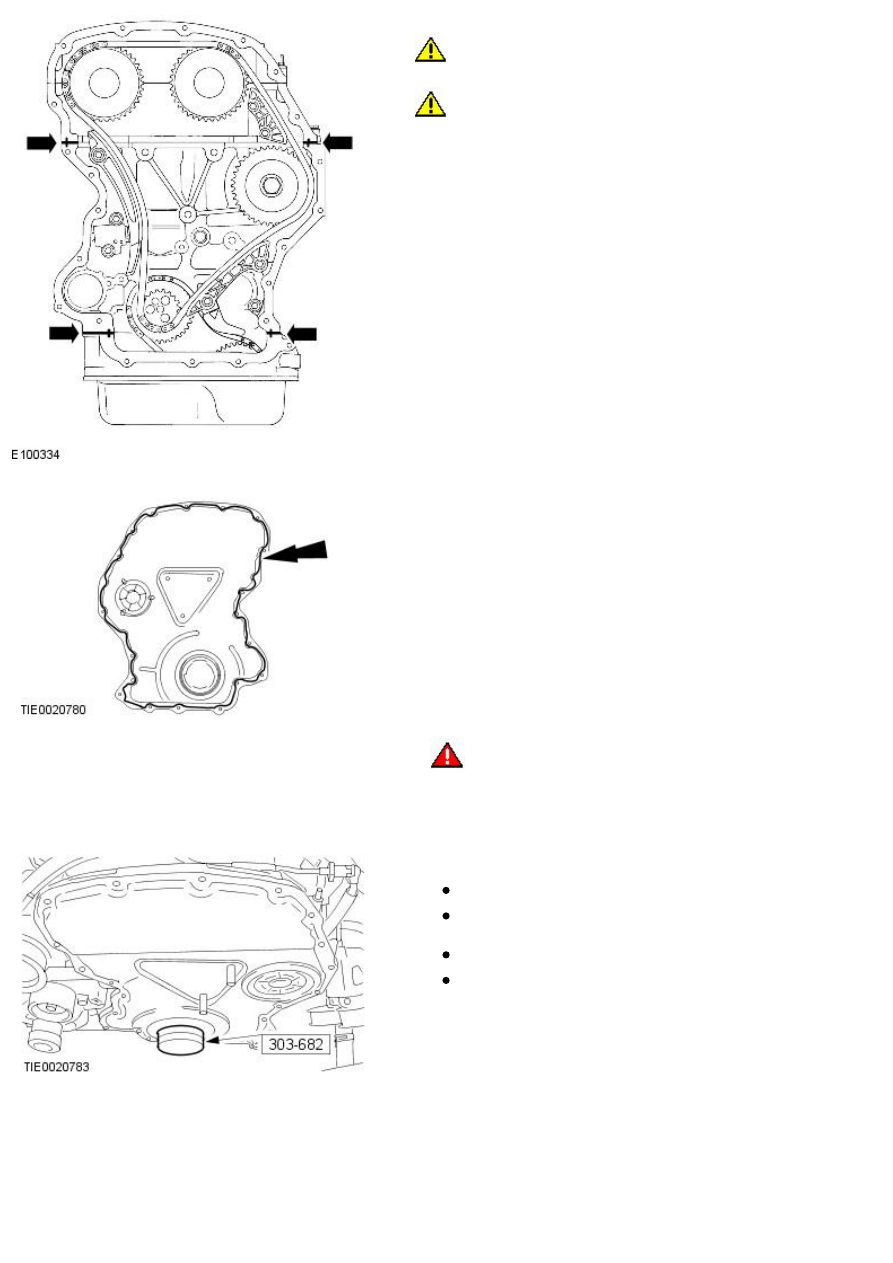

1. Clean the engine front cover mating faces.

2. CAUTIONS:

 A new engine front cover must be installed. Failure to follow this

instruction may result in damage to the vehicle.

 Install the engine front cover within five minutes of applying the

sealer. Failure to follow this instruction may result in damage to the
vehicle.

Apply a 3 mm (0.118 inch) bead of sealer to the four T-joints.

3. Apply a 3 mm (0.118 inch) bead of selaer to the engine front cover.

4.

W ARNING: Make sure that the engine front cover does not come

into contact with the engine until correct position is obtained.

W ith the aid of a second technician, position the engine front cover.

5. Raise the vehicle.

6. NOTE: Engine shown removed for clarity.

Using the special tool, align the engine front cover.

Intall and tighten 2 engine front cover bolts to 6 Nm.

Install and tighten the remaining 16 engine front cover bolts and 2
nuts to 6 Nm.

Slacken the engine front cover bolts and nuts 360 degrees.

Install the special tool.

7. Tighten the engine front cover lower retaining nuts and bolts.

Tighten the engine front cover nuts and bolts to 3 Nm.

Tighten the engine front cover nuts and bolts in the following
sequence:

Tighten the 2 bolts indicated to 11 Nm.

Tighten the remaining nuts and bolts to 10 Nm.

8. NOTE: Engine shown removed for clarity.

Remove the special tool.

9. NOTE: Engine shown removed for clarity.

• NOTE: Install the engine front mount bracket, the idler pulley and bolts
as one item.

Install the front engine mount bracket and idler pulley.

Tighten to 80 Nm.

10. NOTE: Engine shown removed for clarity.

Install the idler pulley retaining nut.

Tighten to 43 Nm.

11. Install the accessory drive belt tensioner.

12. Attach the accessory drive belt.

13. Attach the accessory drive belt tensioner assembly.

Tighten to 47 Nm.

14. NOTE: Do not tighten the generator retaining nuts at this stage.

Attach the generator.
