22. Remove the crankshaft sprocket.

Installation

1. NOTE: Make sure the crankshaft sprocket timing marks are facing
outwards.

Install the crankshaft sprocket.

2.

CAUTION: Make sure the crankshaft keyway is at the 9 O'clock

position before the camshaft positions are aligned.

Install the crankshaft pulley retaining bolt and washer.

3. Rotate the left-hand intake camshaft clockwise until the camshaft

sprocket alignment mark is at the 9 O'clock position and rotate the
left-hand exhaust camshaft sprocket clockwise until the camshaft
sprocket alignment mark is at the 2 O'clock position.

4. Rotate the right-hand intake camshaft clockwise until the camshaft

sprocket alignment mark is at the 5 O'clock position and rotate the
right-hand exhaust camshaft sprocket clockwise until the camshaft
sprocket alignment mark is at the 12 O'clock position.

5. Rotate the crankshaft clockwise until the keyway is at the 11 O'clock

position.

6. CAUTIONS:

 Inspect and replace the O-ring seal if necessary.

 Make sure the O-ring seal is correctly installed.

Install the left-hand timing chain outer guide.

Tighten the retaining bolts in the sequence shown in two stages.

Stage 1: Tighten bolt 1 to 25 Nm.

Stage 2: Tighten bolts 2 to 25 Nm.

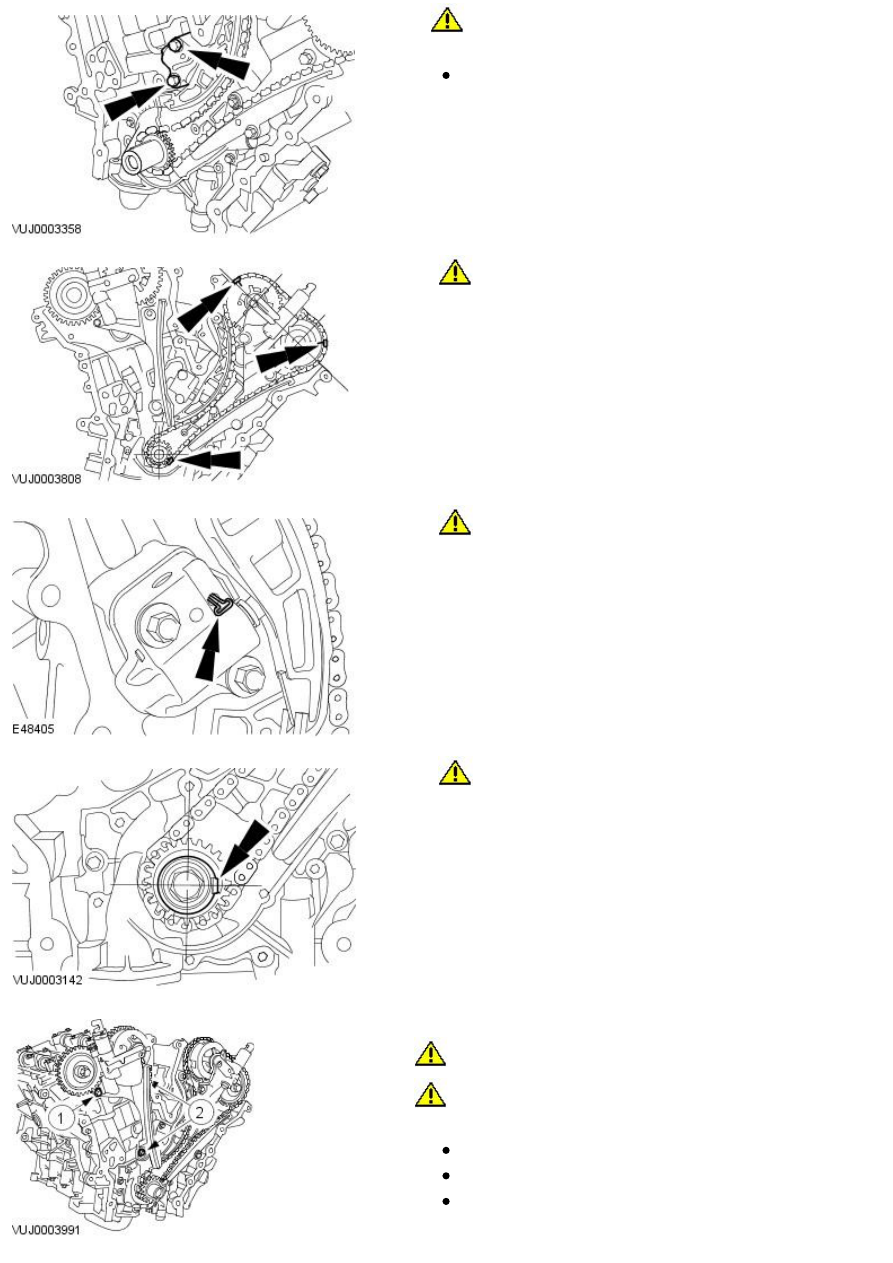

7. CAUTIONS:

 Make sure the crankshaft keyway is at the 11 O'clock position, the

alignment mark on the left-hand intake camshaft sprocket is at the 9
O'clock position and the alignment mark on the left-hand exhaust
camshaft sprocket is at the 2 O'clock position.

 Make sure the timing chain alignment marks are correctly positioned

to the crankshaft sprocket and camshaft sprocket alignment marks.

 Make sure the timing chain slack is on the tensioned side of the

timing chain.

Install the left-hand timing chain.

8. Install the left-hand timing chain inner guide.

9.

CAUTION: Do not manually adjust the timing chain tensioner.

Install the left-hand timing chain tensioner.

Tighten to 25 Nm.

10.

CAUTION: Do not manually adjust the timing chain tensioner.

Make sure the left-hand timing chain alignment marks have remained
correctly positioned to the camshaft sprocket and crankshaft sprocket
alignment marks.

11.

CAUTION: Do not manually adjust the timing chain tensioner.

Remove the timing chain tensioner retaining pin.

12.

CAUTION: Do not rotate the crankshaft counterclockwise. The

timing chains may bind causing engine damage.

Rotate the crankshaft clockwise until the crankshaft keyway is at the 3
O'clock position.

13. CAUTIONS:

 Inspect and replace the O-ring seal if necessary.

 Make sure the O-ring seal is correctly installed.

Install the right-hand timing chain inner guide.

Tighten the retaining bolts in the sequence shown in two stages.

Stage 1: Tighten bolt 1 to 25 Nm.

Stage 2: Tighten bolts 2 to 25 Nm.

14. CAUTIONS:

 Make sure the crankshaft keyway is at the 3 O'clock position, the

alignment mark on the right-hand intake camshaft sprocket is at the 5
O'clock position and the alignment mark on the right-hand exhaust
camshaft sprocket is at the 12 O'clock position.

 Make sure the timing chain alignment marks are correctly positioned

to the crankshaft sprocket and camshaft sprocket alignment marks.

 Make sure the timing chain slack is on the tensioned side of the

timing chain.

Install the right-hand timing chain.

15. Install the right-hand timing chain outer guide.

16.

CAUTION: Do not manually adjust the timing chain tensioner.

Install the right-hand timing chain tensioner.

Tighten to 25 Nm.

17.

CAUTION: Do not manually adjust the timing chain tensioner.

Remove the timing chain tensioner retaining pin.

18. CAUTIONS:

 Make sure the right-hand timing chain alignment marks have

remained correctly positioned to the camshaft sprocket and crankshaft
sprocket alignment marks.

 Do not manually adjust the timing chain tensioner.

Make sure all the timing chain alignment marks are in the positions
shown.
