Jaguar X-Type Sedan and Estate (Wagon). Manual - part 142

4. NOTE: Right-hand shown, left-hand similar.

Position and adjust the special tool front height adjuster.

5. Position and adjust the special tool engine height adjusters.

6. Detach the coolant pipe.

7. Remove the engine support bracket.

8. Remove the engine mount.

9. Remove the hydromount.

Installation

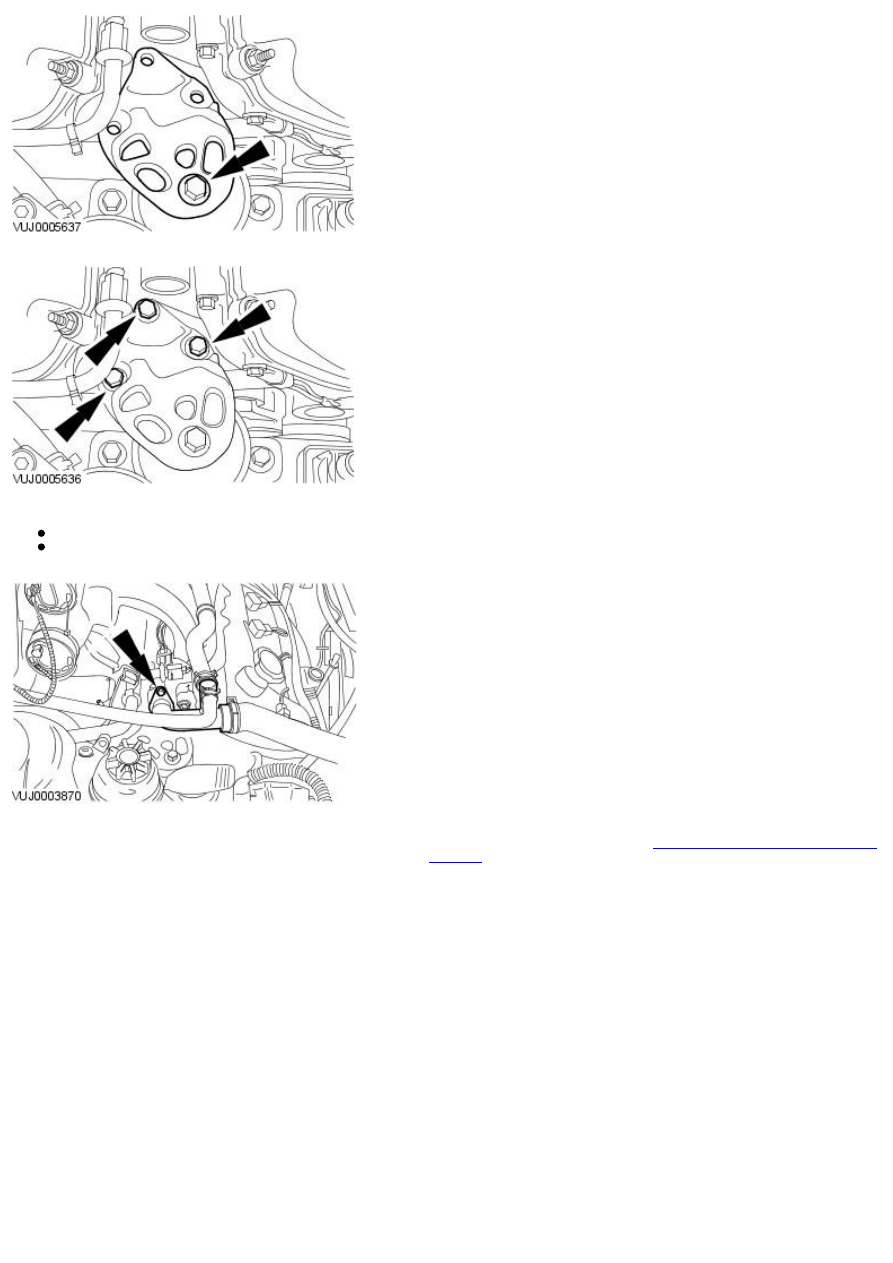

1. To install, reverse the removal procedure.

Tighten to 83 Nm.

2. Tighten to 80 Nm.

3. Tighten to 80 Nm.

4. Tighten fixings to 40 Nm or 48 Nm as outlined below.

• NOTE:

If reusing existing fixings, on vehicles built prior to VIN J24252, tighten to 48 Nm.
If new fixings are used on any vehicle tighten to 40 Nm.

5. Tighten to 9 Nm.

6. Fill and bleed the cooling system.

For additional information, refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 -

AJV6/3.0L NA V6 - AJ27, General Procedures).

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Exhaust Manifold
LH

In-vehicle Repair

Removal

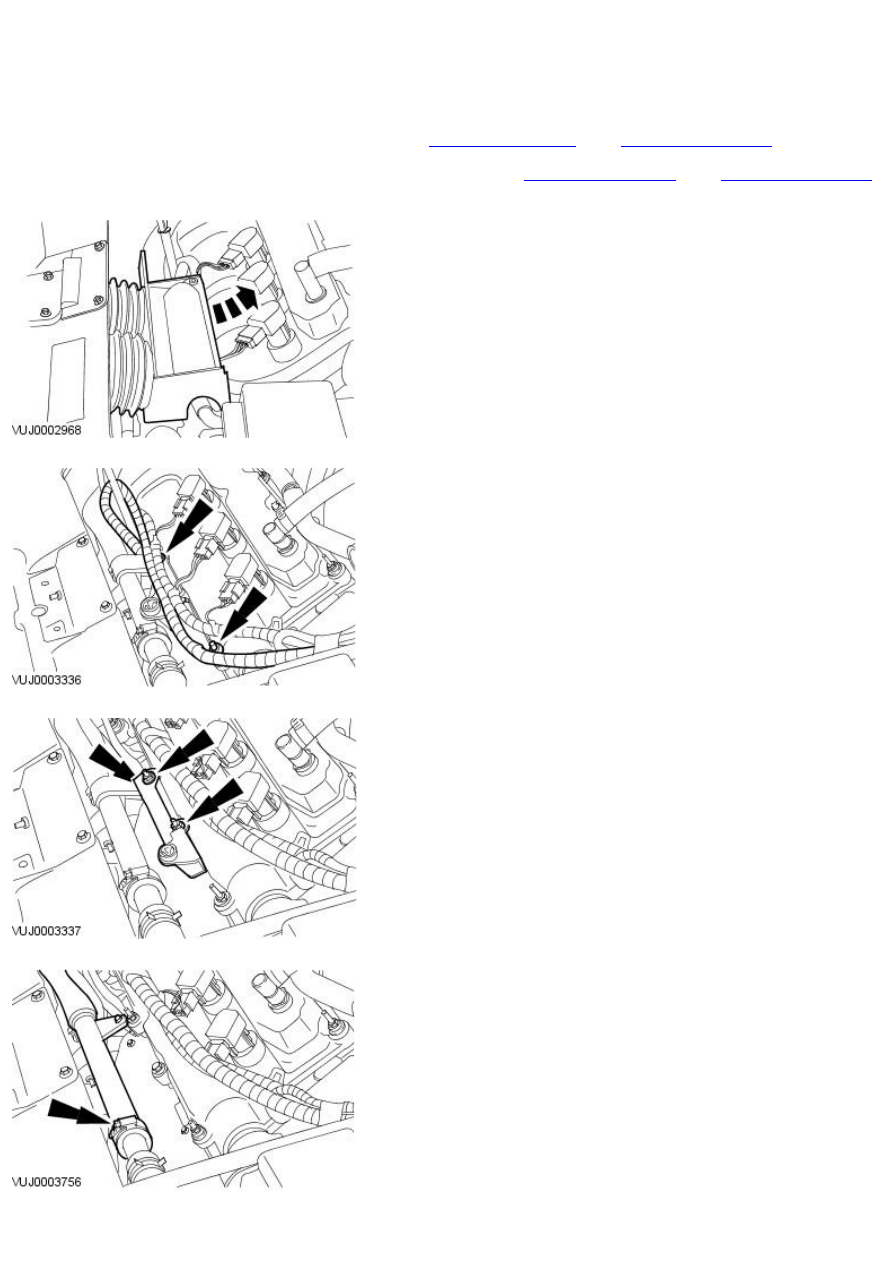

1. Drain the cooling system. For additional information, refer to Section

303-03A Engine Cooling

Section

 303-03B Engine Cooling

.

2. Remove the cooling fan motor and shroud. For additional information,

refer to Section

 303-03A Engine Cooling

Section

 303-03B Engine Cooling

.

3. Lower the vehicle.

4. Remove the air filter intake pipe.

5. Detach the generator wiring harness.

6. Remove the air filter retaining bracket.

7. Detach the coolant pipe.
