Jaguar X-Type Sedan and Estate (Wagon). Manual - part 125

Published: 11-May-2011

Engine System - General Information - Camshaft Surface Inspection

General Procedures

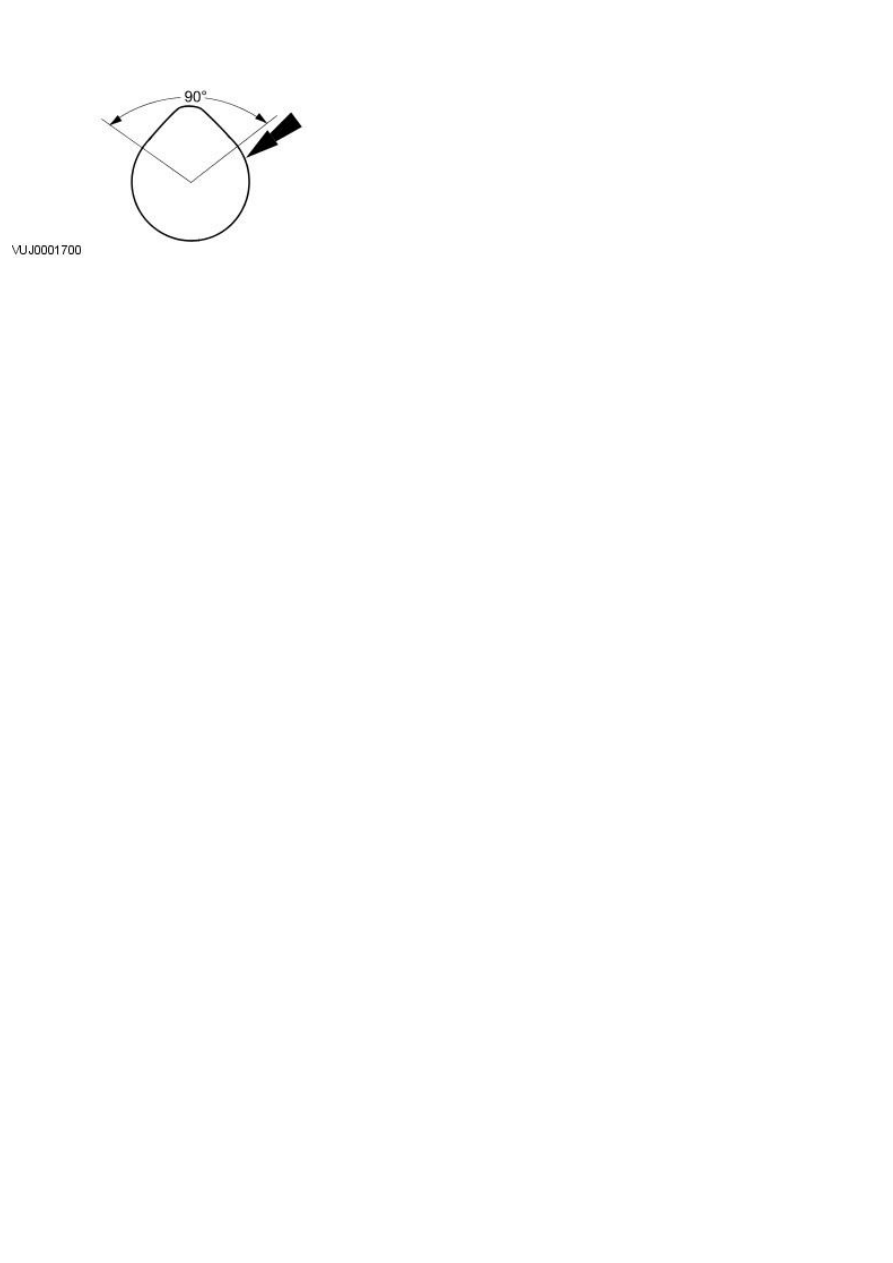

1. Inspect camshaft lobes for pitting or damage in the active area. Minor

pitting is acceptable outside the active area.

Published: 11-May-2011

Engine System - General Information - Connecting Rod Cleaning

General Procedures

1.

CAUTION: Do not use a caustic cleaning solution or damage to

connecting rods may occur.

Mark and separate the parts and clean with solvent. Clean the oil
passages.

Published: 11-May-2011

Engine System - General Information - Connecting Rod Large End Bore

General Procedures

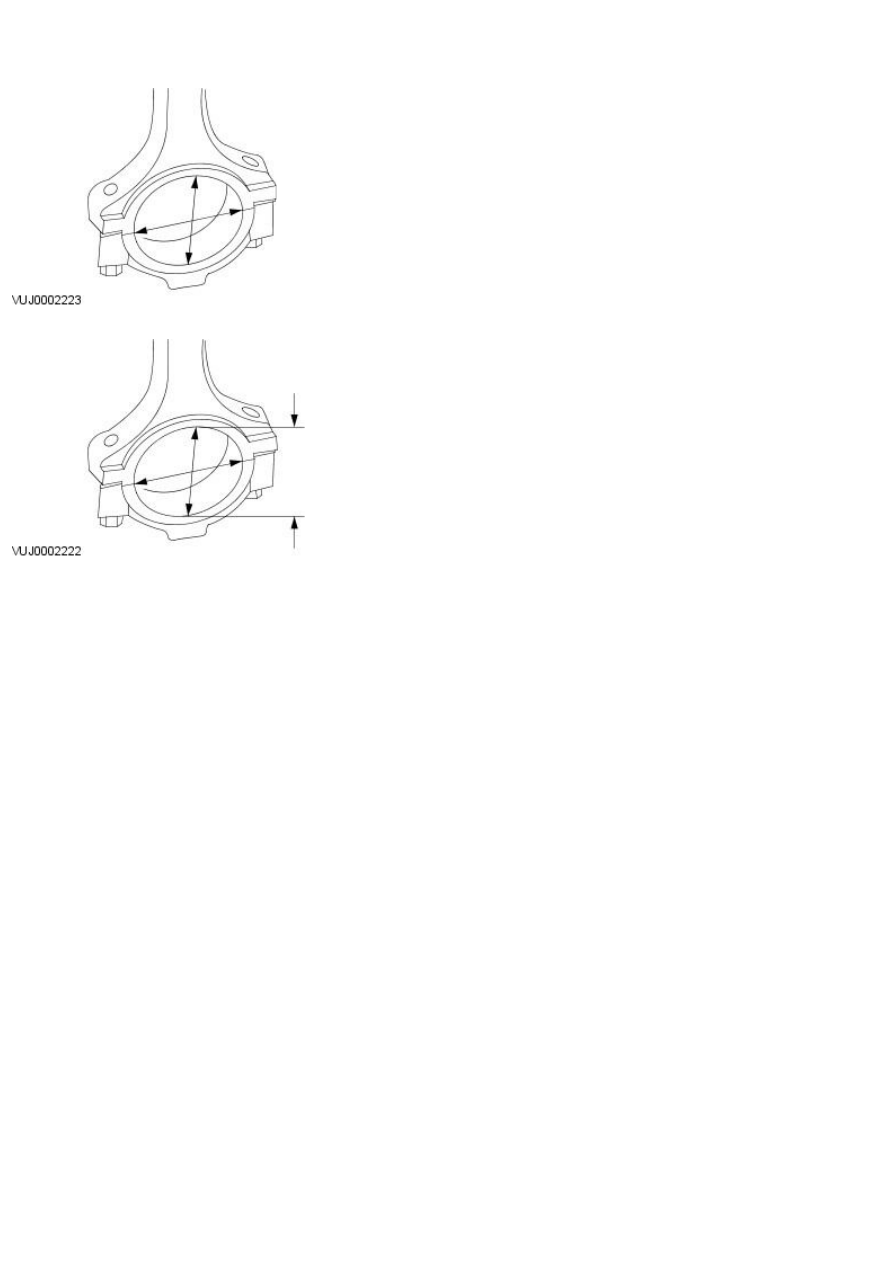

1. Measure the bearing bore in two directions. The difference is the

connecting rod bore out-of-round. Verify the out-of-round is within
specification.

2. Measure the bearing bore diameter in two directions. Verify the bearing

bore is within specification.

Published: 11-May-2011

Engine System - General Information - Crankshaft End Play

General Procedures

1. Using the Dial Indicator Gauge with Brackets, measure the end play.

Measure the end play by lifting the crankshaft using a lever.

If the value is out of the specification, install new thrust half rings
to take up the end float and repeat the measurement.
