Jaguar X-Type Sedan and Estate (Wagon). Manual - part 119

Published: 11-May-2011

Steering Column - Steering Column

Removal and Installation

Removal

All vehicles

1. Remove the clockspring.

For additional information, refer to:

Clockspring

 (501-20B Supplemental

Restraint System, Removal and Installation).

Vehicles without Driver Lower Airbag Module

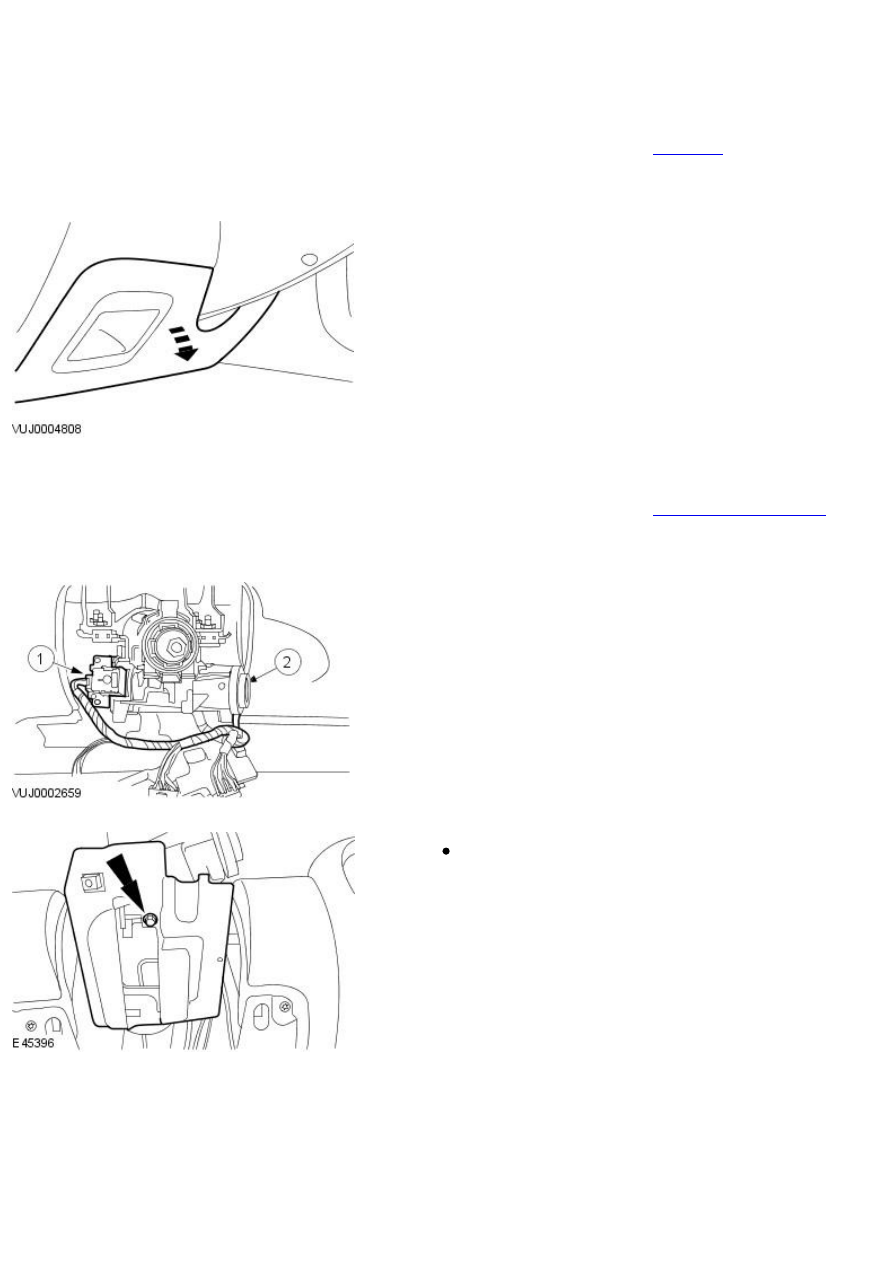

2. Remove the driver side instrument panel lower trim panel.

Vehicles with Driver Lower Airbag Module

3. Remove the driver lower airbag module.

For additional information, refer to:

Driver Lower Air Bag Module

(501-20B Supplemental Restraint System, Removal and Installation).

All vehicles

4. Disconnect the ignition switch electrical connector.

1. Disconnect the passive anti-theft system transceiver electrical

connector.

2. Disconnect the ignition switch electrical connector.

5. Reposition the steering column wiring harness bracket.

Remove the steering column wiring harness bracket retaining
screw.

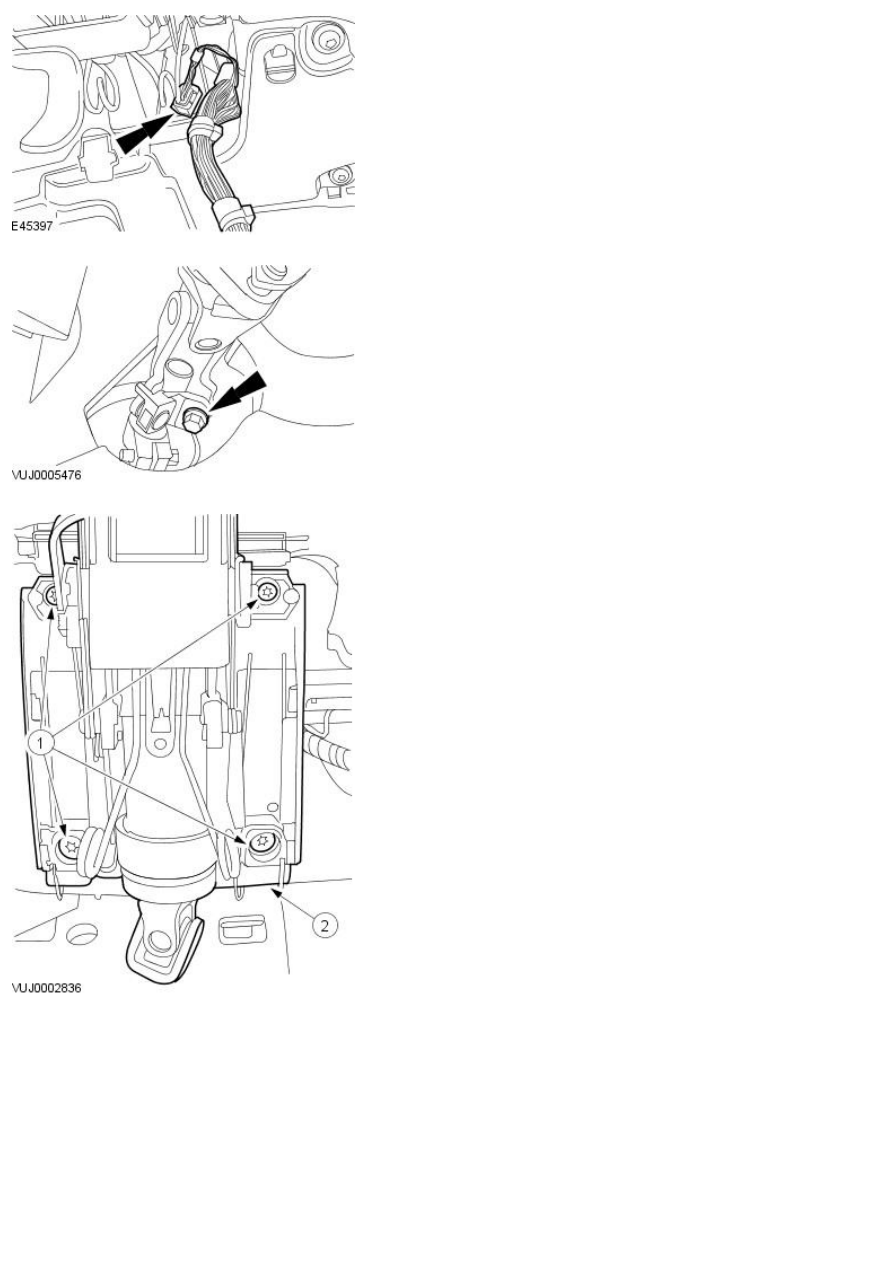

6. Disconnect the steering wheel rotation sensor electrical connector.

7. Remove and discard the steering column lower retaining bolt.

8. Remove the steering column.

1. Remove the steering column retaining bolts.

2. Remove the steering column.

Installation

1. To install, reverse the removal procedure.

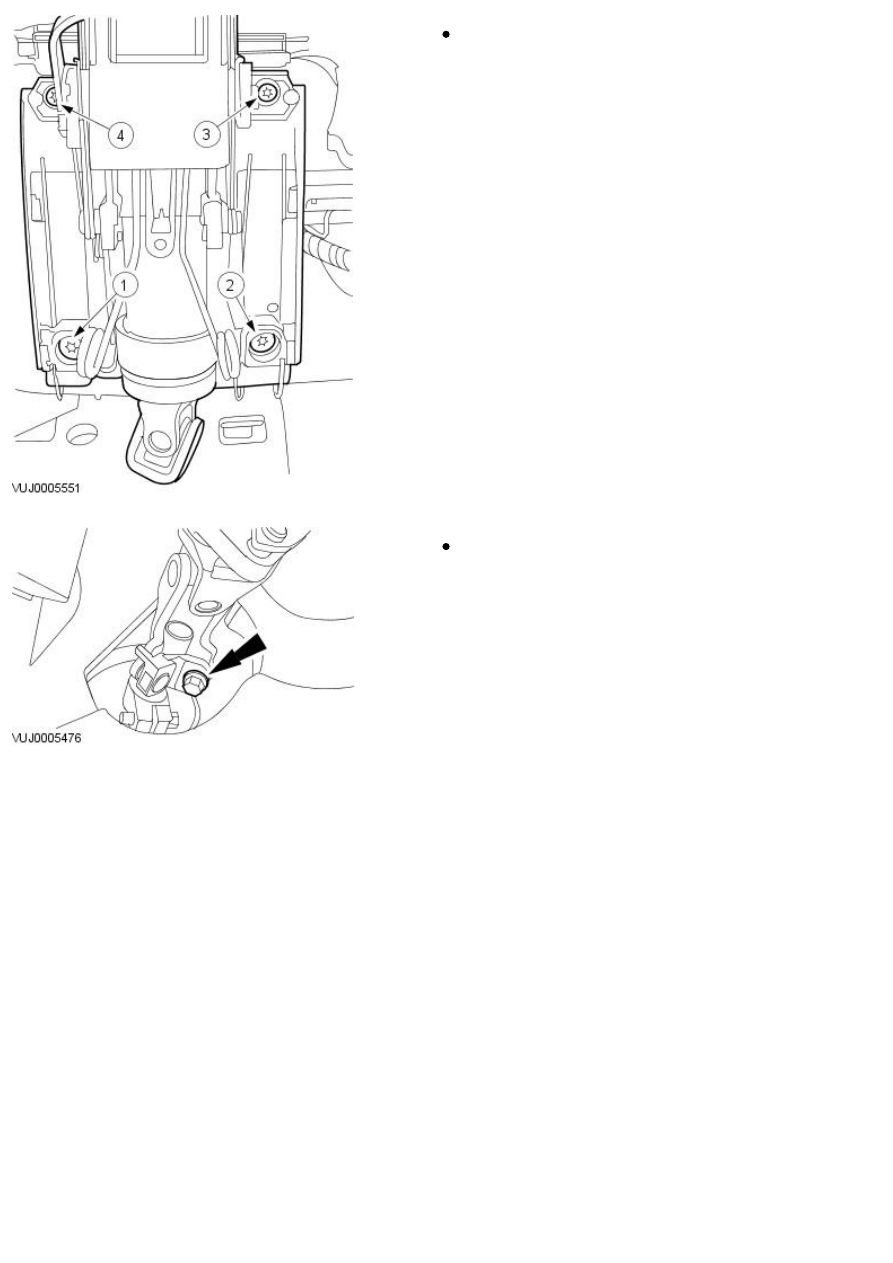

2. Tighten in the sequence shown.

Tighten to 24 Nm.

3. Install a new bolt.

Tighten to 25 Nm.

Published: 11-May-2011

Steering Column - Steering Column Coupling

Removal and Installation

Removal

1. Remove and discard the steering column lower retaining bolt.

2. Remove the steering column coupling.

Installation

1. To install, reverse the removal procedure.

Tighten to 25 Nm.

2. Install a new bolt.

Tighten to 25 Nm.
