Jaguar X-Type Sedan and Estate (Wagon). Manual - part 101

8. Remove the HCU.

Installation

1. To install, reverse the removal procedure.

Tighten to 8 Nm.

2.

CAUTION: Make sure the brake tubes are installed to the correct

ports. Failure to follow this instruction may result in damage to the
vehicle.

Tighten to 16 Nm.

3. Bleed the anti-lock brake system (ABS).

For additional information, refer to:

Brake System Bleeding

 (206-00

Brake System - General Information, General Procedures).

Published: 11-May-2011

Anti-Lock Control - Stability Assist - Rear Wheel Speed Sensor

Removal and Installation

Removal

Vehicles with 2.5L or 3.0L engine

1. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Disassembly and Assembly).

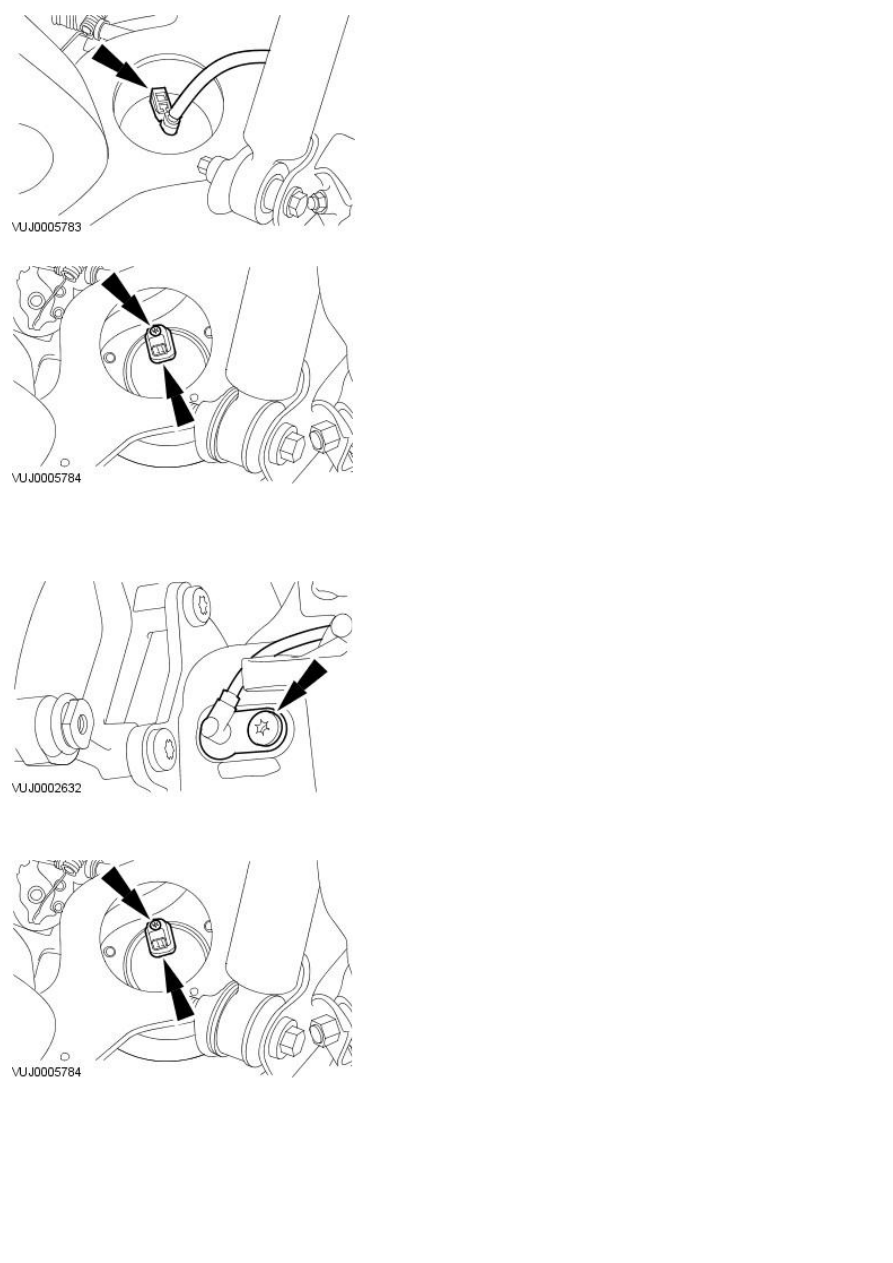

2. Disconnect the rear ABS wheel speed sensor electrical connector.

3. Detach the grommet.

4. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

5. Detach the ABS wheel speed sensor wiring harness.

6. Remove the ABS wheel speed sensor.

Vehicles with 2.0L or diesel engine

7. Disconnect the ABS wheel speed sensor electrical connector.

8. Remove the ABS wheel speed sensor.

Installation

Vehicles with 2.5L or 3.0L engine

1. To install, reverse the removal procedure.

1. Tighten to 22 Nm.

Vehicles with 2.0L or diesel engine

2. To install reverse the removal procudure.

1. Tighten to 7 Nm.

Published: 11-May-2011

Anti-Lock Control - Stability Assist - Stability Assist Module

Removal and Installation

Removal

1. NOTE: Stability assist module is an integral component of the ABS
module and cannot be separated.

Disconnect the anti-lock brake system (ABS) module electrical connector.

2. Detach the hydraulic control unit (HCU).

3. Remove the ABS module.

Installation

1. NOTE: Install new retaining bolts.

To install, reverse the removal procedure.

Tighten to 3 Nm.

2. Reprogram the ABS module, using the Jaguar approved diagnostic

system.
