Jaguar X-Type Sedan and Estate (Wagon). Manual - part 61

Published: 11-May-2011

Front Drive Halfshafts - Front Halfshaft RH2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Special Tool(s)

Ball joint splitter

204-192

Wheel hub puller

205-491

Adapter nuts

205-491-01

Forcing screw

204-269

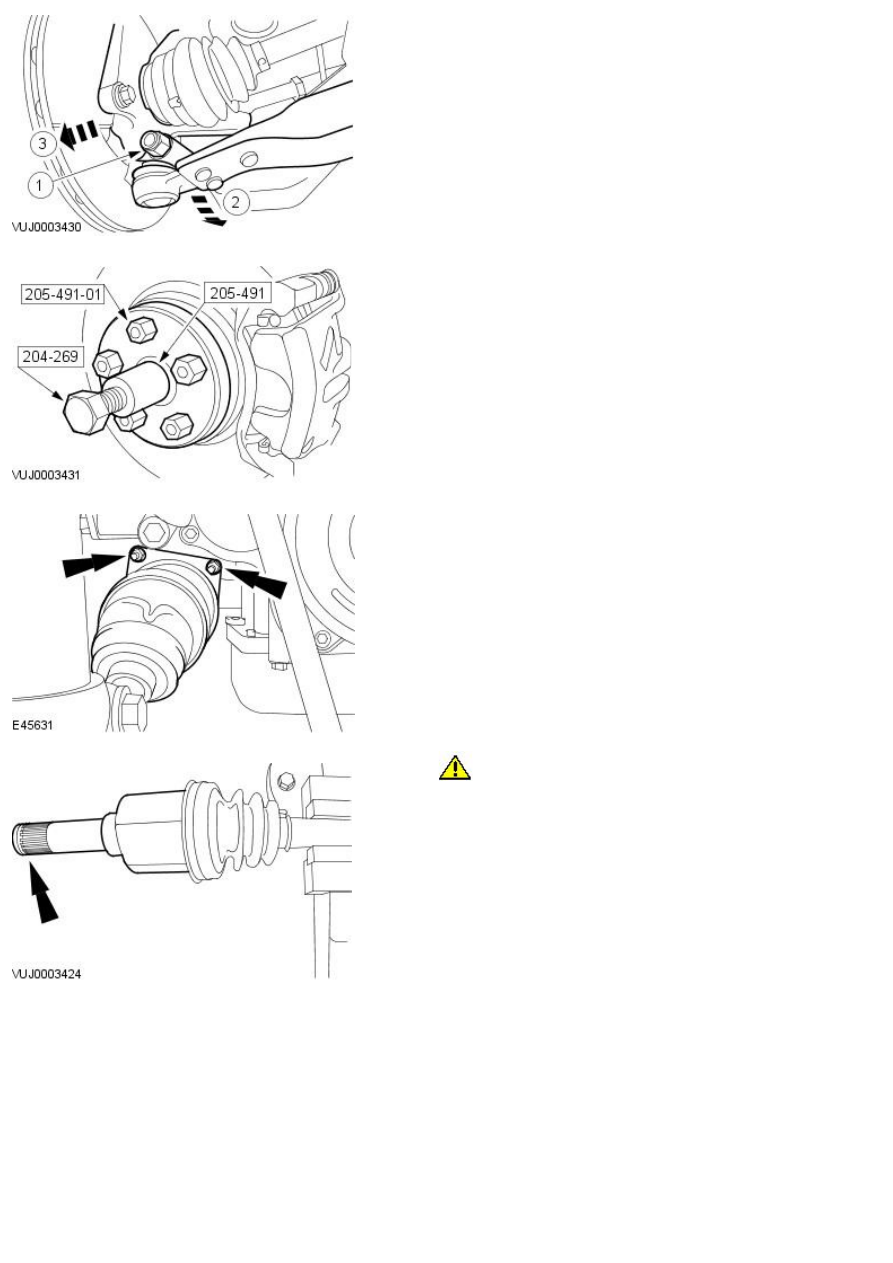

Removal

1. Loosen the wheel hub nut.

2. Remove the front road wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

3. Remove the tie rod-end retaining nut.

4. Using the special tool, detach the tie-rod end.

5. Remove the subframe reinforcement plate retaining bolts.

6. Loosen the subframe rear mount bolt.

7. Loosen the subframe front mount bolt.

8. Remove and discard the wheel hub nut.

9. Detach the wheel knuckle.

1. Remove the lower arm ball joint retaining bolt.

2. Reposition the lower arm.

3. Detach the wheel knuckle.

10. Using the special tools, detach the halfshaft.

11. Remove the halfshaft.

12.

CAUTION: Use suitable protective covers to protect the barshaft.

Remove and discard the halfshaft snap ring.

Installation

1. Install a new snap ring to the halfshaft.

2. Install the halfshaft.

Tighten to 25 Nm.

3. Attach the wheel knuckle.

1. Reposition the lower arm.

2. Attach the wheel knuckle.

3. Install the lower arm ball joint retaining bolt.

Tighten to 83 Nm.

4. Tighten the subframe front mount retaining bolt.

Tighten to 142 Nm.

5. Install the subframe reinforcement plate retaining bolts.

Tighten to 35 Nm.
