Jaguar X-Type Sedan and Estate (Wagon). Manual - part 51

Published: 11-May-2011

Driveshaft - Driveshaft

Diagnosis and Testing

For additional information, refer toSection

 205-00 Driveline System - General Information

.

Published: 11-May-2011

Driveshaft - Driveshaft Runout and Balancing

General Procedures

1. For additional information, refer to the approved Jaguar diagnostic

system.

Published: 11-May-2011

Driveshaft - Driveshaft

Removal and Installation

Removal

• NOTE: Removal of the driveshaft rear universal joint shown, removal of the driveshaft front universal joint similar.

1. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. NOTE: Mark the position of the driveshaft in relation to the drive pinion
flange.

Remove two opposing driveshaft universal joint retaining bolts.

3. Loosen the remaining driveshaft universal joint retaining bolts.

Using a suitable tool, detach the driveshaft from drive pinion
flange.

4.

CAUTION: Make sure the outer casing of the driveshaft universal

joint is secured to the driveshaft universal joint through the securing
holes. Failure to follow this instruction may invalidate the warranty of the
driveshaft.

Using suitable tie straps, secure the outer casing of the driveshaft
universal joint.

5.

CAUTION: Make sure the front and rear driveshaft sections are

supported.

• NOTE: If installed, remove and discard the gasket.

Detach the driveshaft universal joint.

Remove and discard the driveshaft retaining bolts and link washers.

6. Repeat the above procedure for the driveshaft front universal joint.

7.

CAUTION: Make sure the front and rear driveshaft sections are

supported.

Remove the driveshaft.

Remove driveshaft center bearing retaining bolts.

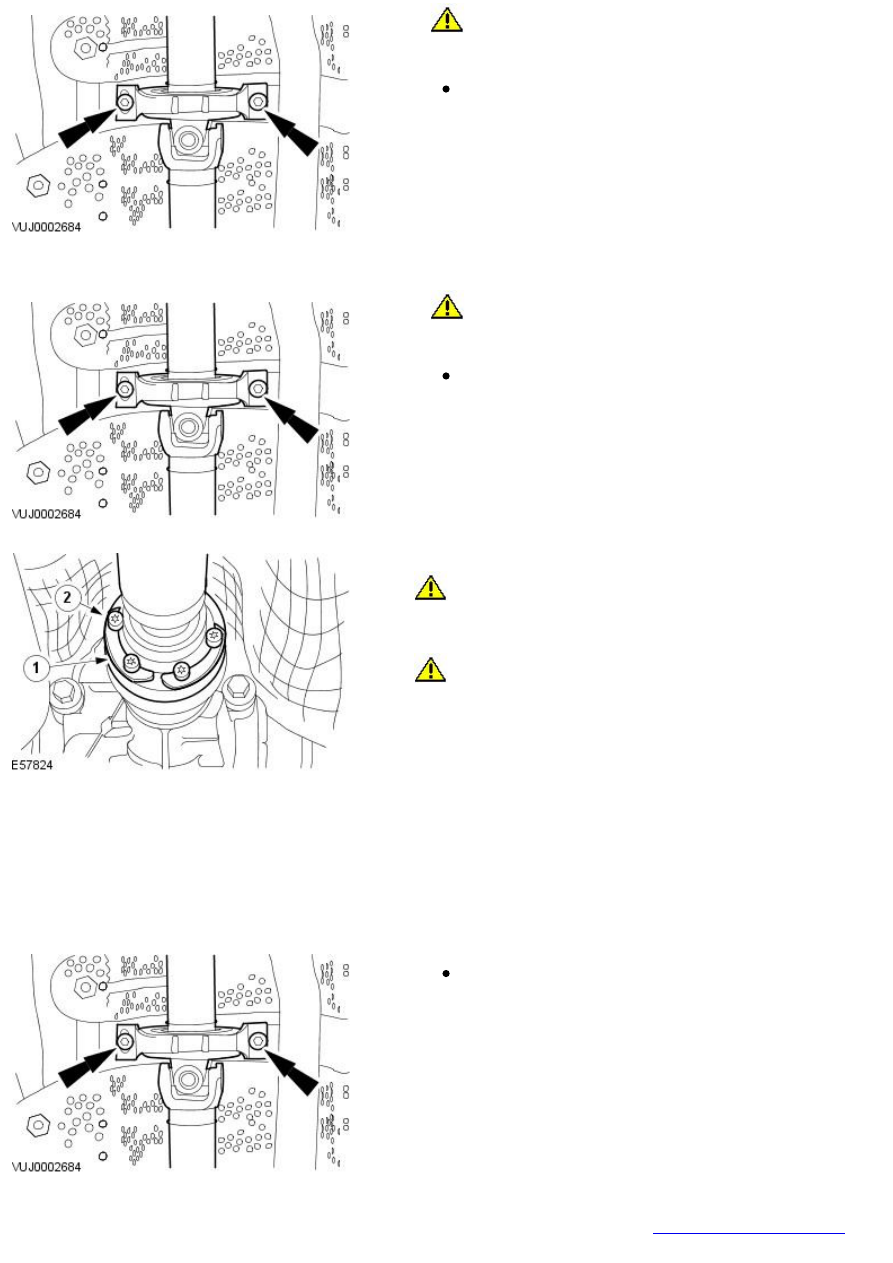

Installation

1.

CAUTION: Make sure the front and rear driveshaft sections are

supported.

Install the driveshaft.

Loosely install the driveshaft center bearing retaining bolts.

2. CAUTIONS:

 INSTALLING A NEW DRIVESHAFT. If a new driveshaft is to be

installed, no gasket is required between the driveshaft and the drive
pinion flange. Failure to follow this instruction may result in damage to
the vehicle.

 INSTALLING THE ORIGINAL DRIVESHAFT. If a gasket was

removed from between the driveshaft and the drive pinion flange on the
driveshaft removal procedure, make sure to install a new gasket. If no
gasket was removed from between the driveshaft and the drive pinion
flange on the driveshaft removal procedure, a new gasket is not required.
Failure to follow this instruction may result in damage to the vehicle.

• NOTE: If a new driveshaft is to be installed align the ‘H’ on the rear
drive axle flange with the paint mark on the driveshaft.

• NOTE: Remove and discard the tie straps.

Attach the driveshaft rear universal joint.

1. Install new driveshaft retaining bolt link washers.

2. Install new driveshaft retaining bolts.

1. Tighten to 44 Nm.

3. Repeat the above procedure for the driveshaft front universal joint.

4. Fully tighten the driveshaft center bearing retaining bolts.

Tighten to 25 Nm.

5. Carry out a driveshaft alignment check using specifications found in

underbody misalignment checks.
For additional information, refer to:

Underbody Misalignment Check

(502-00 Uni-Body, Subframe and Mounting System, General Procedures).
