Jaguar X-Type Sedan and Estate (Wagon). Manual - part 48

Published: 11-May-2011

Wheels and Tires - Tire Pressure Monitoring System (TPMS) Front AntennaVIN Range:
J28493->V99999

Removal and Installation

Removal

1. Raise and support the vehicle.

For additional information, refer to:

Jacking

 (100-02 Jacking and Lifting,

Description and Operation).

2. NOTE: Left-hand shown, right-hand similar.

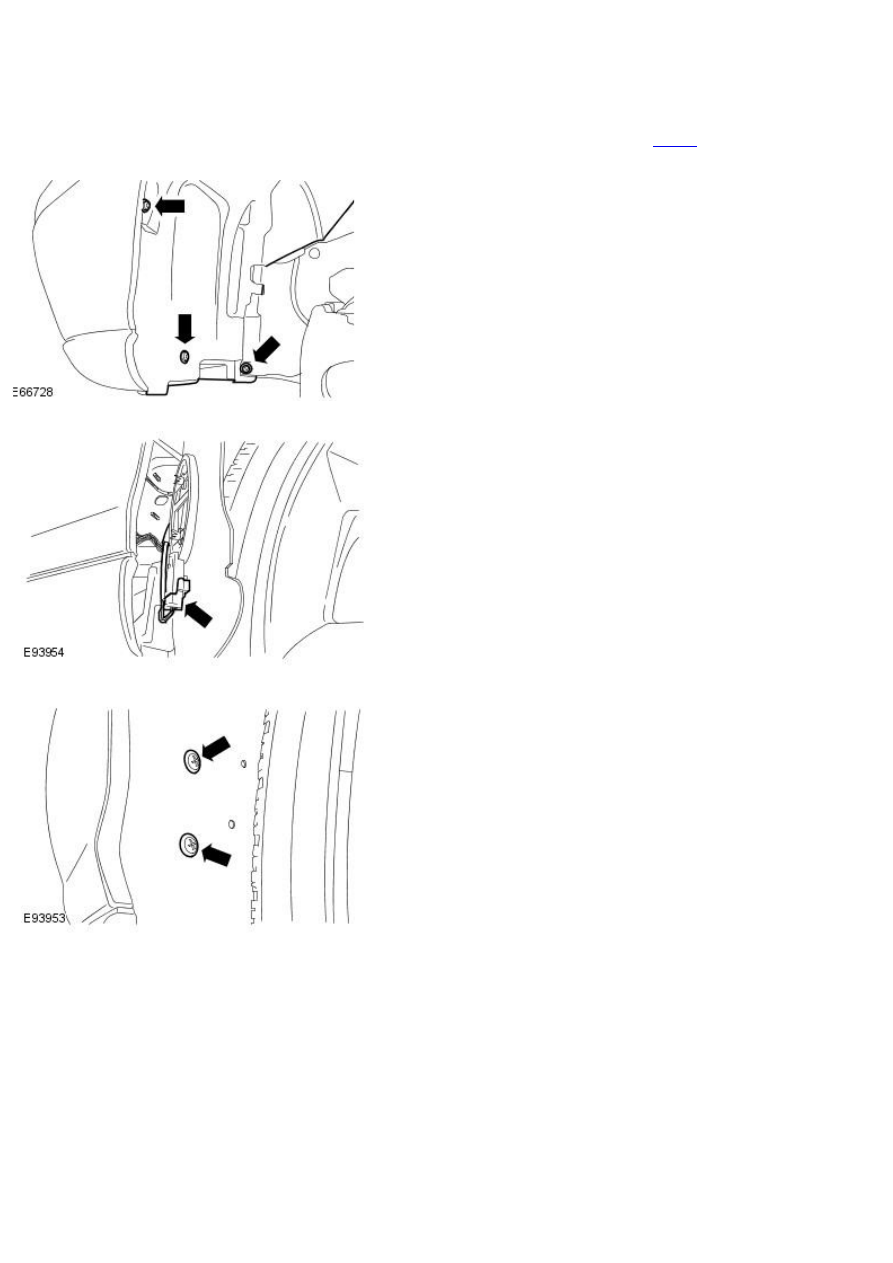

Detach the wheel arch liner.

3. NOTE: Left-hand shown, right-hand similar.

Disconnect the tire pressure monitoring system front antenna electrical
connector.

4. NOTE: Left-hand shown, right-hand similar.

Remove the tire pressure monitoring system front antenna.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Wheels and Tires - Tire Pressure Monitoring System (TPMS) Main AntennaVIN Range:
J28493->V99999

Removal and Installation

Removal

1. Raise and support the vehicle.

For additional information, refer to:

Jacking

 (100-02 Jacking and Lifting,

Description and Operation).

2. Detach the rear bumper cover.

3. Disconnect the tire pressure monitoring system main antenna electrical

connector.

4. Release the tire pressure monitoring system main antenna electrical

harness.

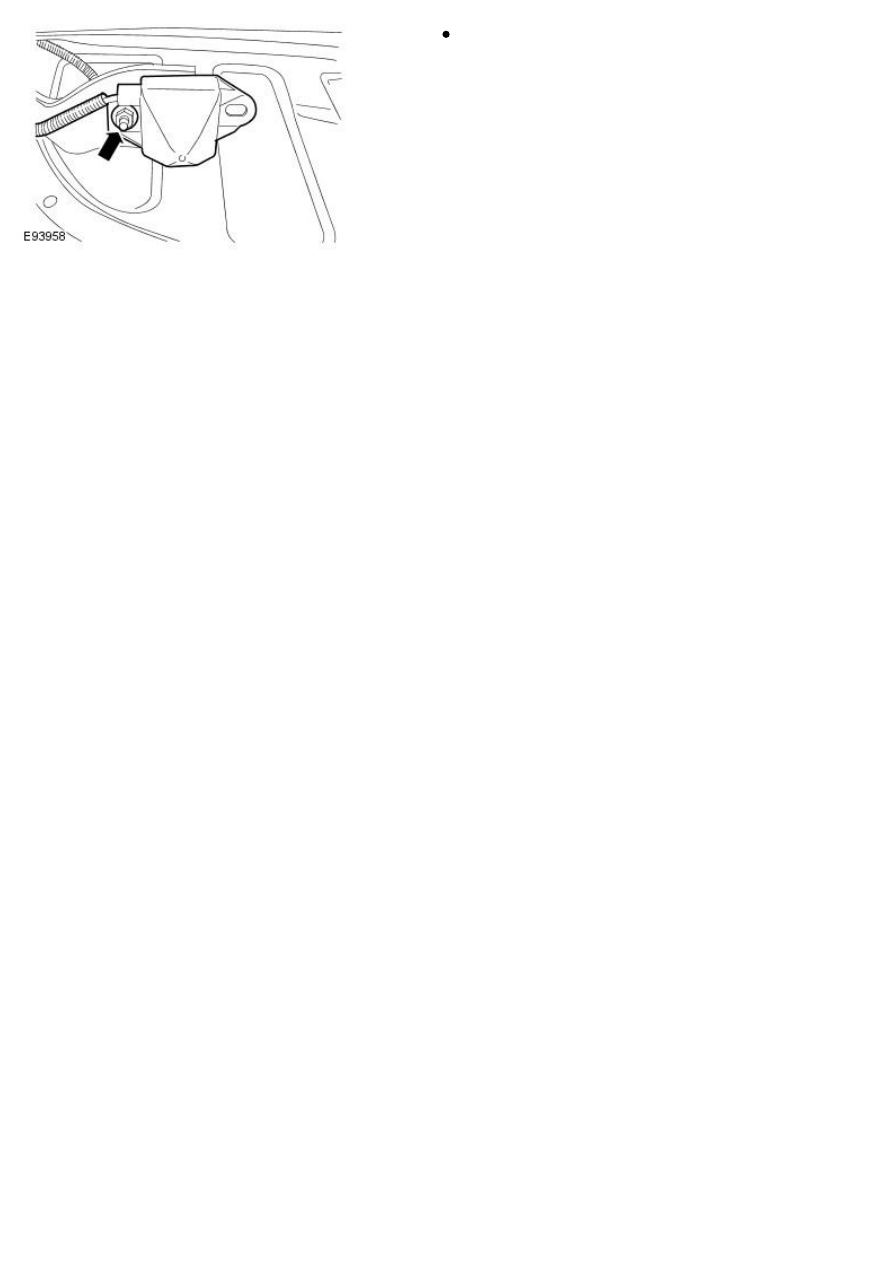

5. Remove the tire pressure monitoring system main antenna.

Installation

1. To install, reverse the removal procedure.

Tighten to 5 Nm.

Published: 11-May-2011

Wheels and Tires - Tire Pressure Monitoring System (TPMS) ModuleVIN Range:
J28493->V99999

Removal and Installation

Removal

1. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Removal and Installation).

2. Remove the rear scuff plate trim panel.

For additional information, refer to:

Rear Scuff Plate Trim Panel

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

3. Reposition the floor covering.

4. Disconnect the tire pressure monitoring system module electrical

connectors.

5. Reposition the tyre pressure monitoring system module harness.
