Jaguar X-Type Sedan and Estate (Wagon). Manual - part 44

Published: 11-May-2011

Rear Suspension - Wheel Knuckle Front Bushing

Removal and Installation

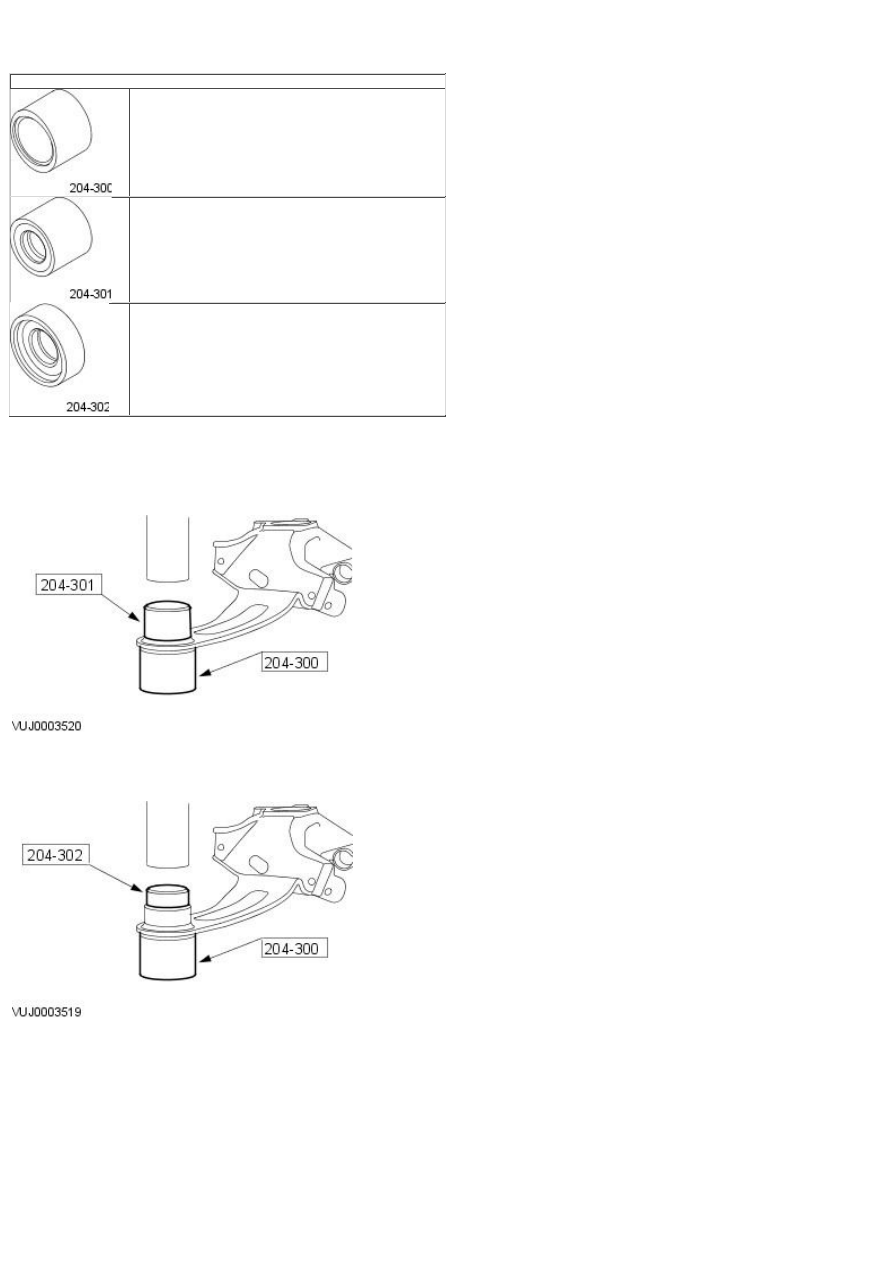

Special Tool(s)

Support Cup, Rear wheel knuckle front bush

204-300

Remover, Rear wheel knuckle front bush

204-301

Installer, Rear wheel knuckle front bush

204-302

Removal

1. Remove the wheel knuckle. For additional information, refer to For

additional information, refer to: W heel Knuckle (204-02, Removal and
Installation)..

2. Using the special tools, remove the wheel knuckle front bushing.

Installation

1. Using the special tools, install the wheel knuckle front bushing.

2. Install the wheel knuckle. For additional information, refer to For

additional information, refer to: W heel Knuckle (204-02, Removal and
Installation)..

Published: 11-May-2011

Rear Suspension - Wheel Knuckle Rear Bushing

Removal and Installation

Special Tool(s)

Forcing Screw, Rear Wheel Knuckle Rear Bush

204-246

Support Cup, Rear W heel Knuckle Rear Bush

204-296

Remover, Rear Wheel Knuckle Rear Bush

204-298

Installer, Rear Wheel Knuckle Rear Bush

204-297

Removal

1. Remove the rear wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2. Detach the stabilizer bar link.

3.

CAUTION: Make sure that excessive strain is not placed on the

lower arm.

Using a suitable transmission stand, support the rear lower arm.

4. Detach the rear lower arm.

5.

CAUTION: Carefully lower the transmission jack.

Using the special tools, remove the wheel knuckle rear bushing.

Installation

• NOTE: The final tightening of the rear suspension components must be carried out with the vehicle on its wheels.

1. Using the special tools, install the wheel knuckle rear bushing.

Align the bushing horizontally.

2.

CAUTION: Carefully raise the transmission jack.

Attach the rear lower arm.

3. Attach the stabilizer bar link.

4. Install the rear wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

5. Tighten to 124 Nm.

6. Tighten to 35 Nm.

7. Check the wheel alignment and adjust as necessary.

For additional information, refer to:

Wheel Alignment Angles

 (204-00

Suspension System - General Information, Description and Operation).
