Jaguar XJ (X350). Manual - part 970









Variable Camshaft Timing (VCT) Oil
Control Solenoid (18.30.90)

Removal



1 . Remove the valve cover.

For additional information, refer to

For additional information, refer to

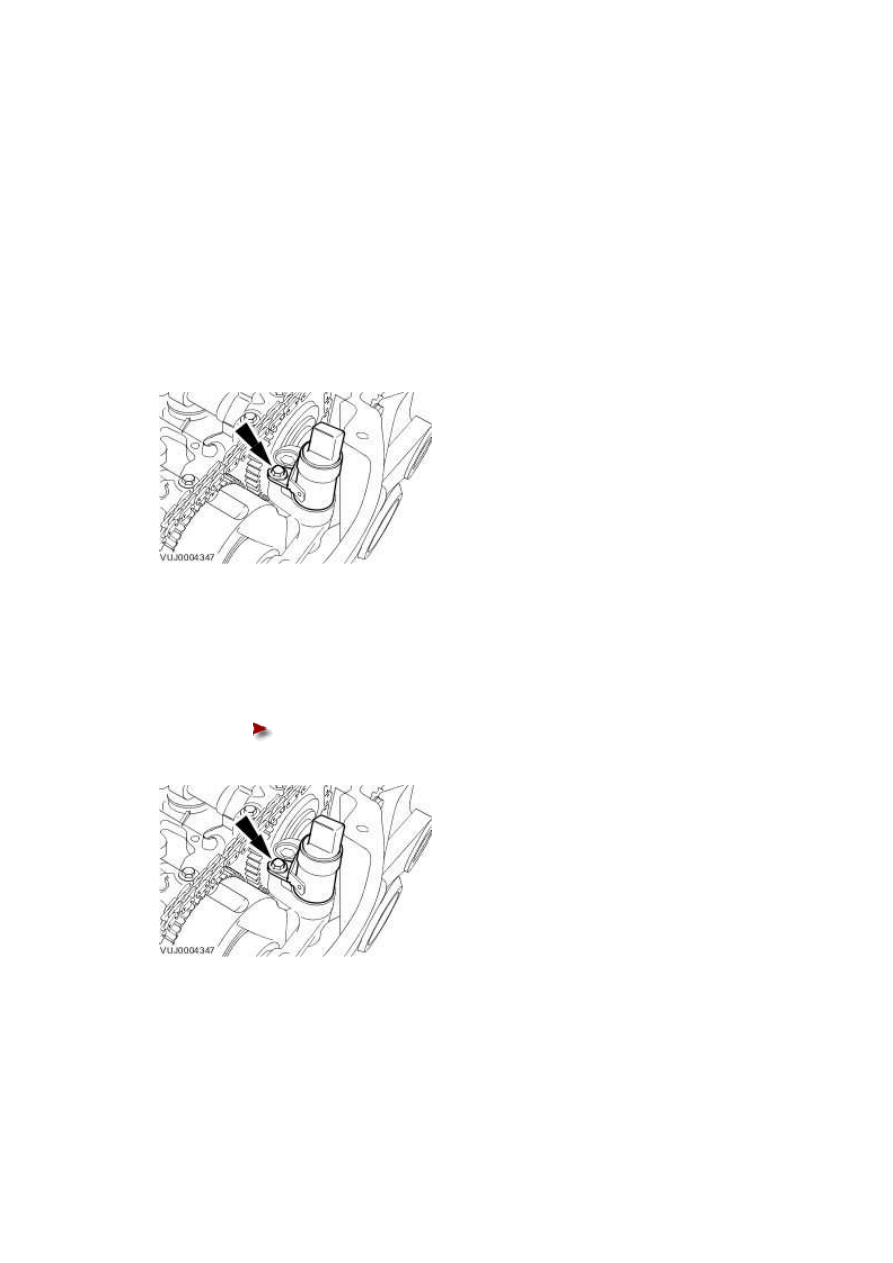

2 . Remove the variable camshaft timing (VCT) oil control solenoid.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.











2

.



NOTE:





For NAS vehicles only.



If required, carry out a short drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Short Drive Cycle Self-

Test



www.

303-14C : Electronic Engine Controls – 2.7L V6 – TdV6





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Camshaft position (CMP) sensor retaining bolt   10   -

89

Crankshaft position (CKP) sensor retaining bolt  5

-

44

Engine control module (ECM) retaining bolt

6

-

53

Engine control module (ECM) retaining nuts

3

-

26

Engine oil pressure (EOP) sensor

15   11   -

Knock sensor (KS) Left-Hand retaining bolt

20   15   -

Knock Sensor (KS) Right-Hand retaining bolt   20   15   -

Manifold absolute pressure (MAP) sensor

3

-

26

Mass air flow (MAF) sensor retaining screws   2

-

18







General procedures





Brake Pedal Position (BPP) Switch
Adjustment


No Data Available
