Crankshaft Position (CKP) Sensor
(18.30.12)

Removal



1 . Remove the air deflector. <<501-02>>





2 . Disconnect the crankshaft position (CKP) sensor electrical connector.

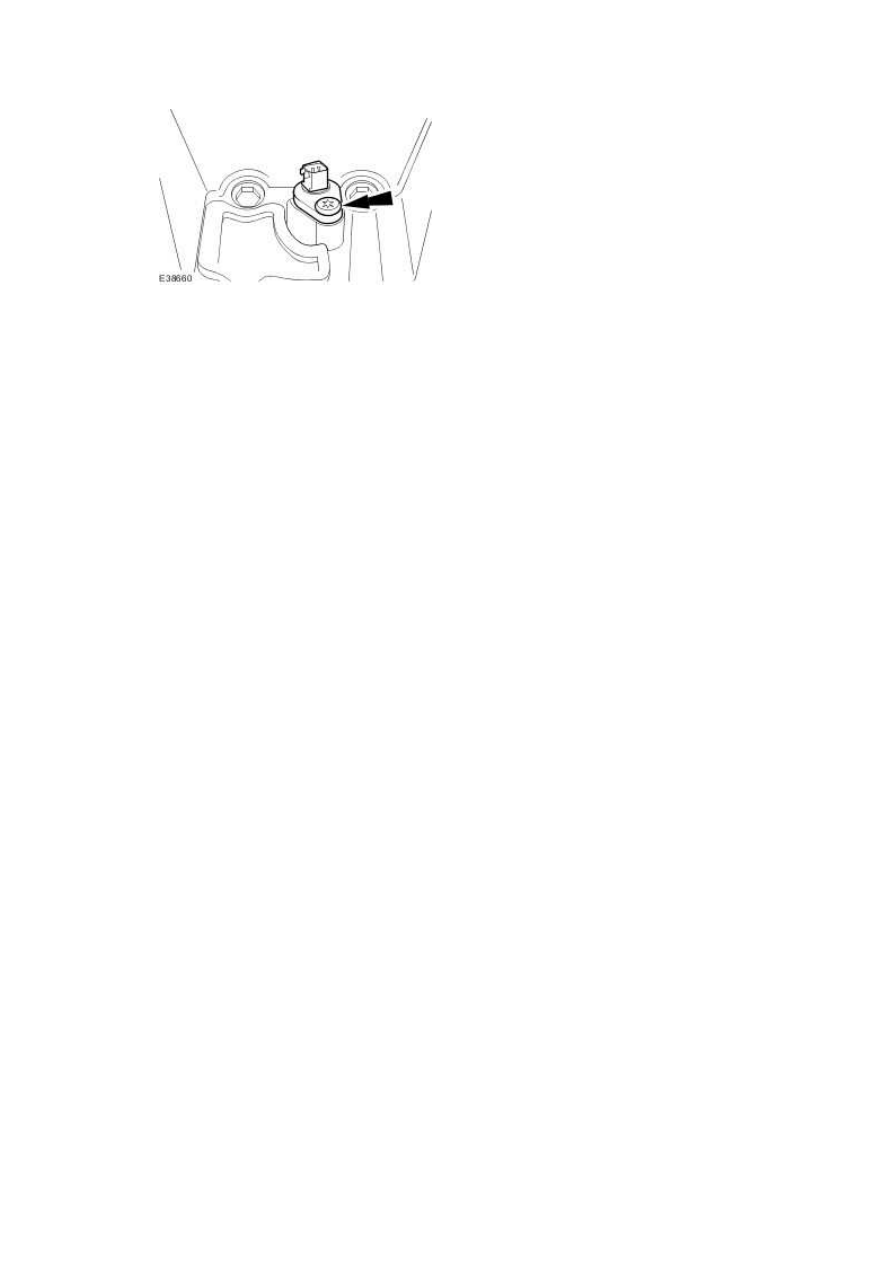

3 . Remove the CKP sensor.







Installation



1 . To install, reverse removal procedure.





Tighten to 7 Nm.













www.

Engine Control Module (ECM) (18.30.01)

Special Service Tools





5 Point Security Torx Bit

418-535

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the cowl vent screen. <<501-02>>





3 . Remove the cabin air filter.



1) Detach the cabin air filter.





2) Remove the cabin air filter.

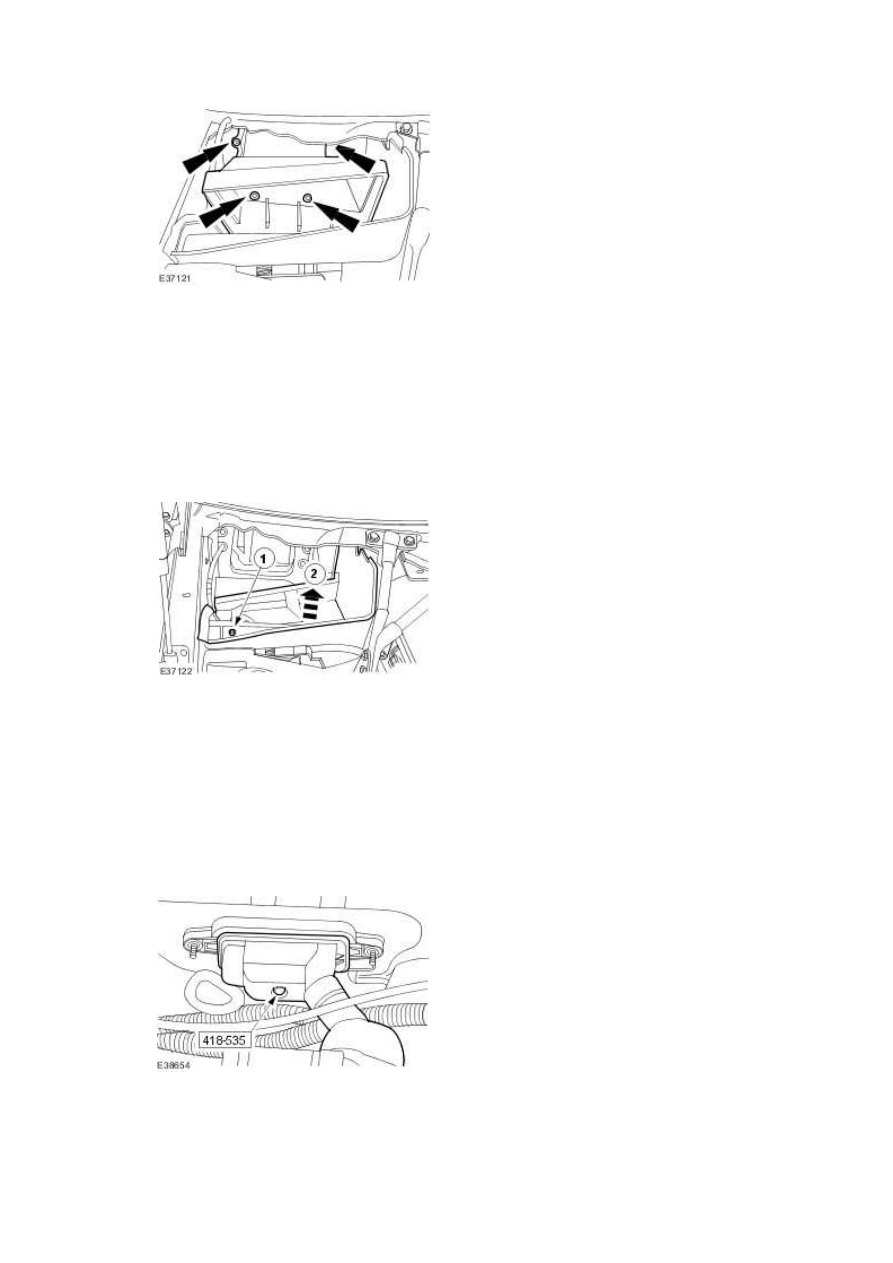

4 . Remove the cabin air filter housing.







5 . Remove the engine compartment panel.



1) Remove the engine compartment panel retaining bolt.





2) Remove the engine compartment panel.











6

.



NOTE:





The engine control module (ECM) electrical connector retaining bolt remains captive in

the electrical connector.





Using the special tool, loosen the ECM electrical connector retaining bolt.
