Installation

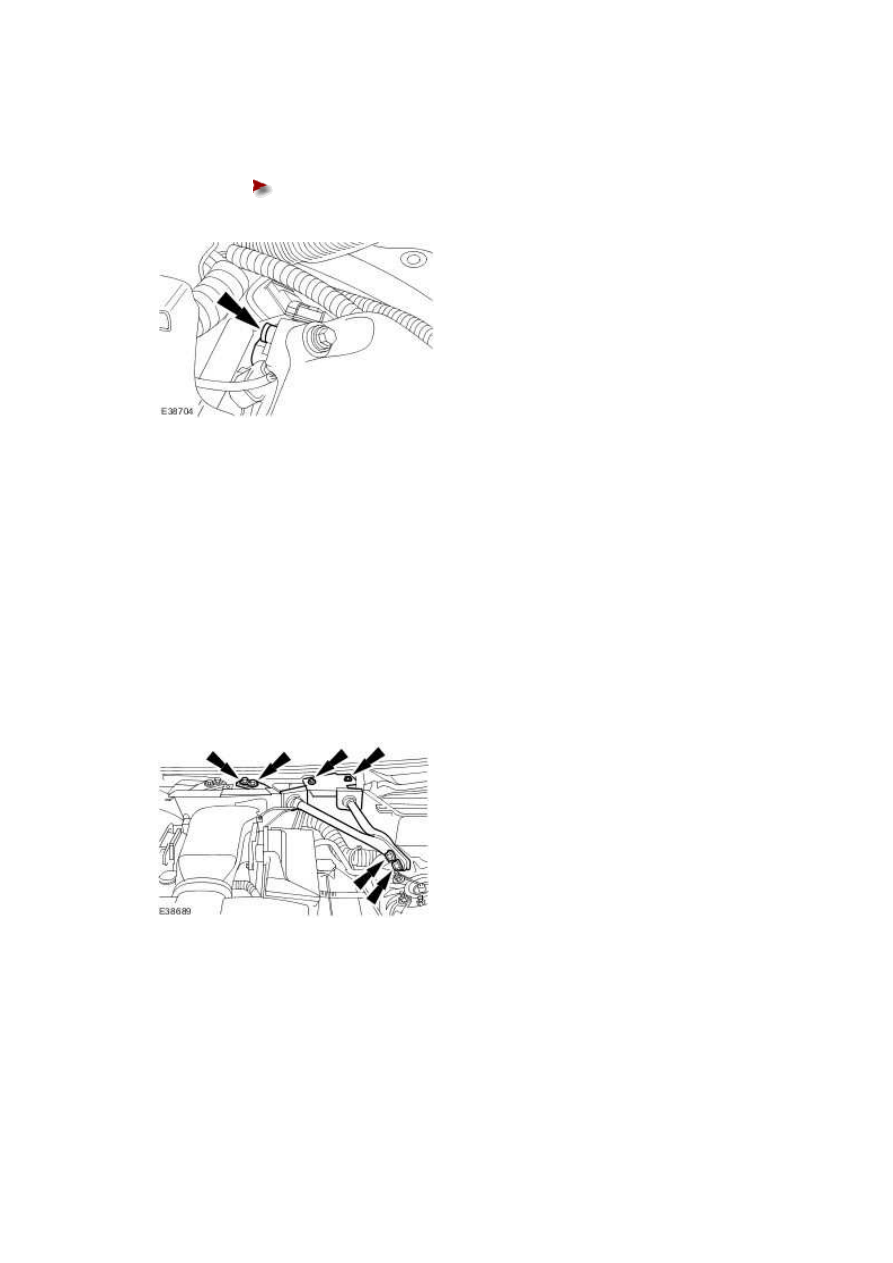

1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2

.



NOTE:





Vehicles with supercharger shown, vehicles with 3.5L or 4.2L engine without

supercharger similar.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 25 Nm.









Camshaft Position (CMP) Sensor RH
(18.31.11)

Removal

Vehicles with 3.5L or 4.2L engine without supercharger

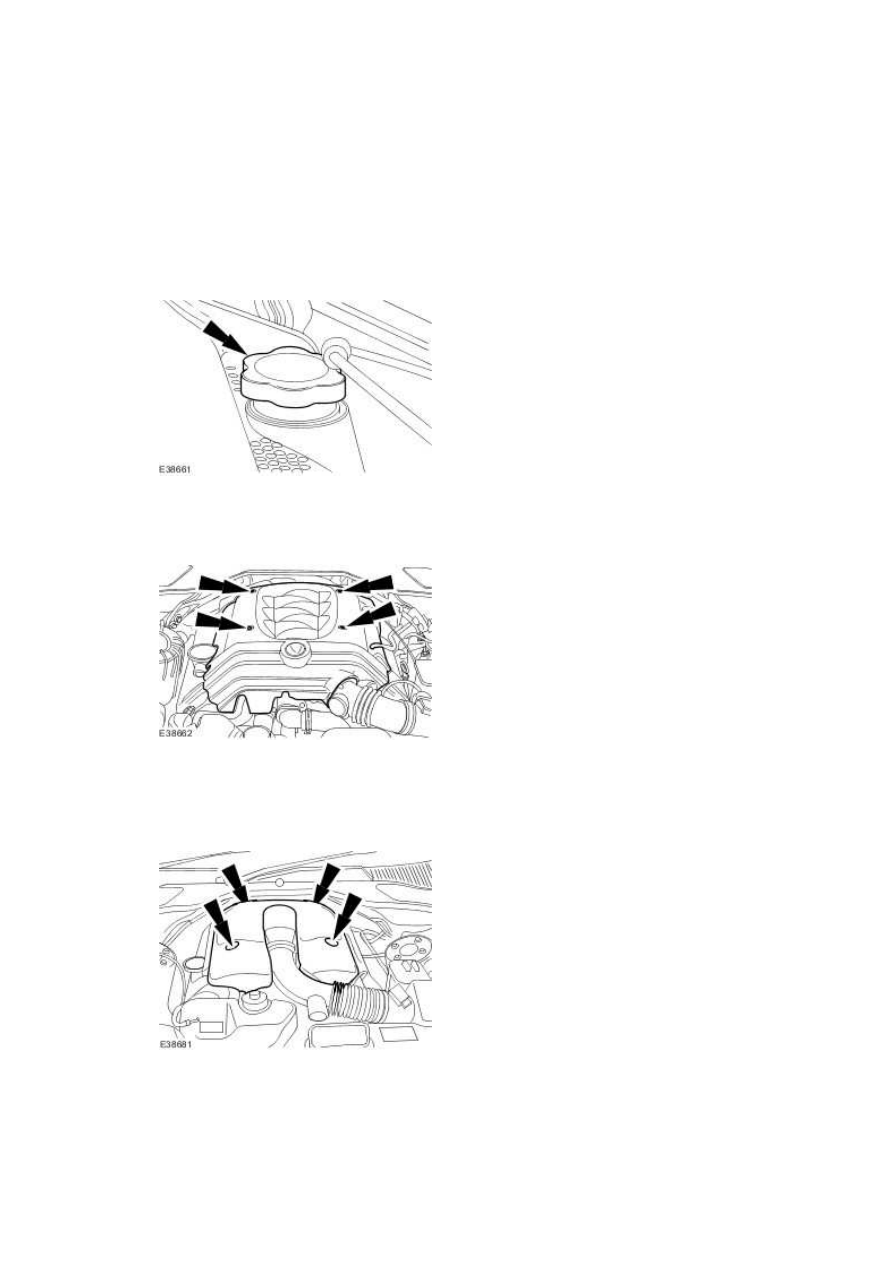

1 . Remove the oil filler cap.







2 . Remove the engine cover.





Vehicles with supercharger



3 . Remove the engine cover.





www.

All vehicles

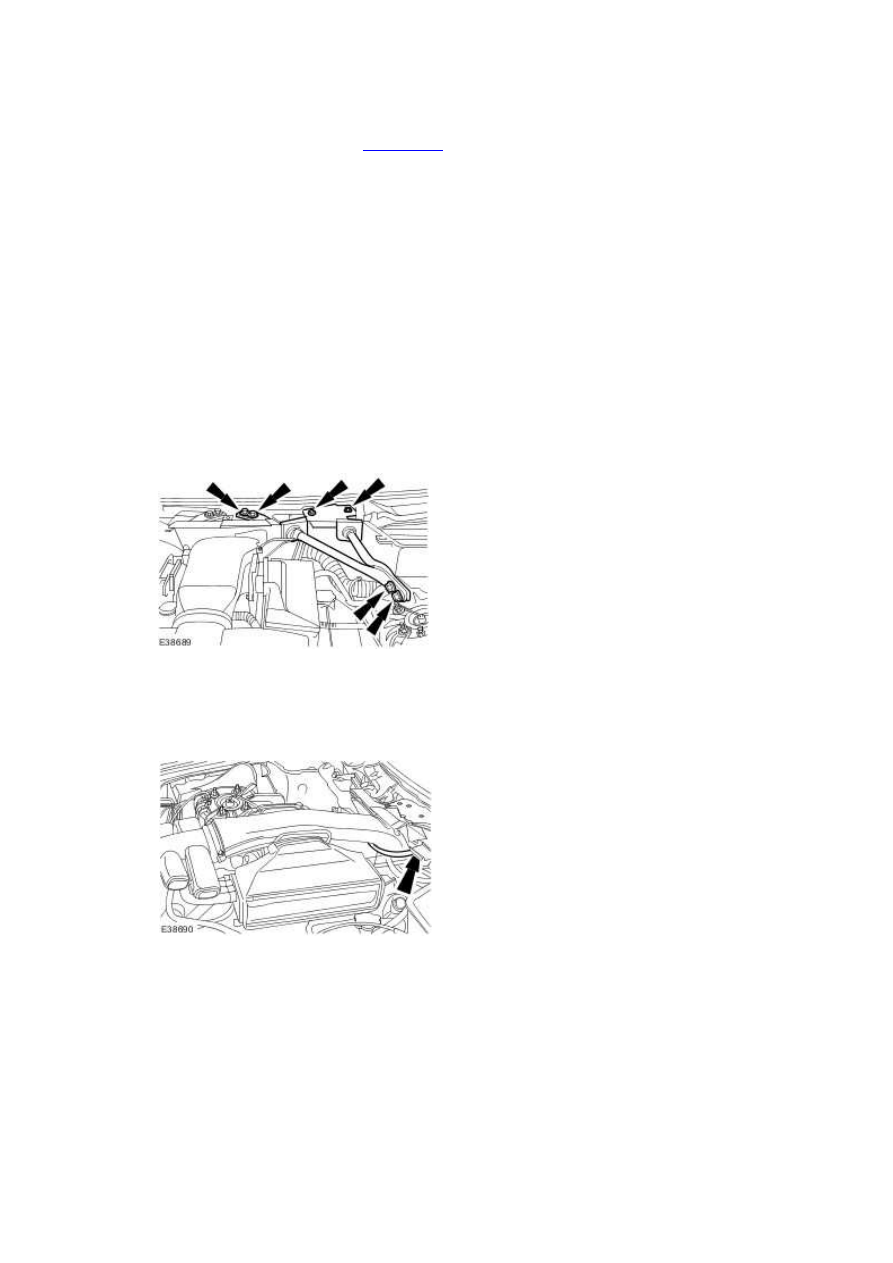

4 . Remove the cowl vent screen. <<501-02>>





5

.



NOTE:





Vehicles with supercharger shown, vehicles with 3.5L or 4.2L engine without

supercharger similar.





NOTE:





Left-hand shown, right-hand similar.



Remove the engine compartment supports.





Vehicles with supercharger

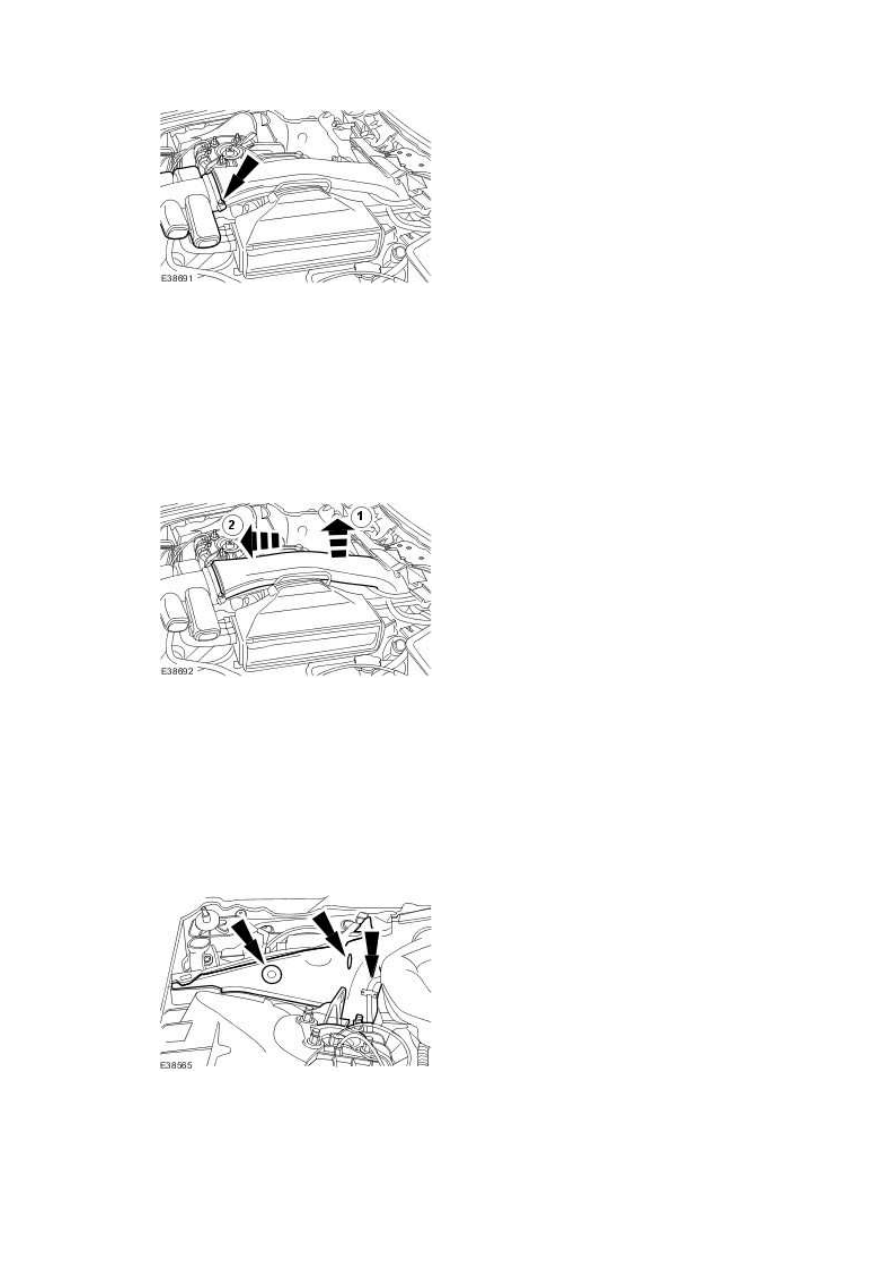

6 . Loosen the throttle body intake pipe retaining clip.







7 . Detach the air filter outlet pipe







8 . Remove the throttle body intake pipe.



1) Detach the throttle body intake pipe.





2) Remove the throttle body intake pipe.









All vehicles



9 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.



Remove the engine compartment outer panel insulation.
