-> Yes

REPAIR the short circuit. For additional information, refer to the wiring diagrams. CLEAR the DTC, test

the system for normal operation.



-> No

GO to Pinpoint Test  G531332t109.



G531332t109 : CHECK THE BRAKE SWITCH SIGNAL CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Measure the resistance between:

Brake switch connector CR78, harness side

Battery



Pin 02



Positive terminal



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. For additional information, refer to the wiring diagrams. CLEAR the DTC, test

the system for normal operation.



-> No

GO to Pinpoint Test  G531332t110.



G531332t110 : CHECK THE BRAKE SWITCH SIGNAL CIRCUIT FOR HIGH
RESISTANCE

1. Disconnect the ECM electrical connector, EC300. 2. Measure the resistance between:

Brake switch connector CR78, harness side  ECM connector EC300, harness side

Pin 02



Pin 41





Is the resistance greater than 5 ohms?

-> Yes

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. CLEAR the

DTC, test the system for normal operation.



-> No

REFER to the warranty policy and procedures manual if an ECM is suspect.

Removal and installation





Brake Pedal Position (BPP) Switch

Removal



1 . Switch the ignition on.





2 . Position the front seat fully rearwards.





3 . Switch the ignition off.





4 . Remove the driver's side footwell trim panel.





Release the 3 clips.











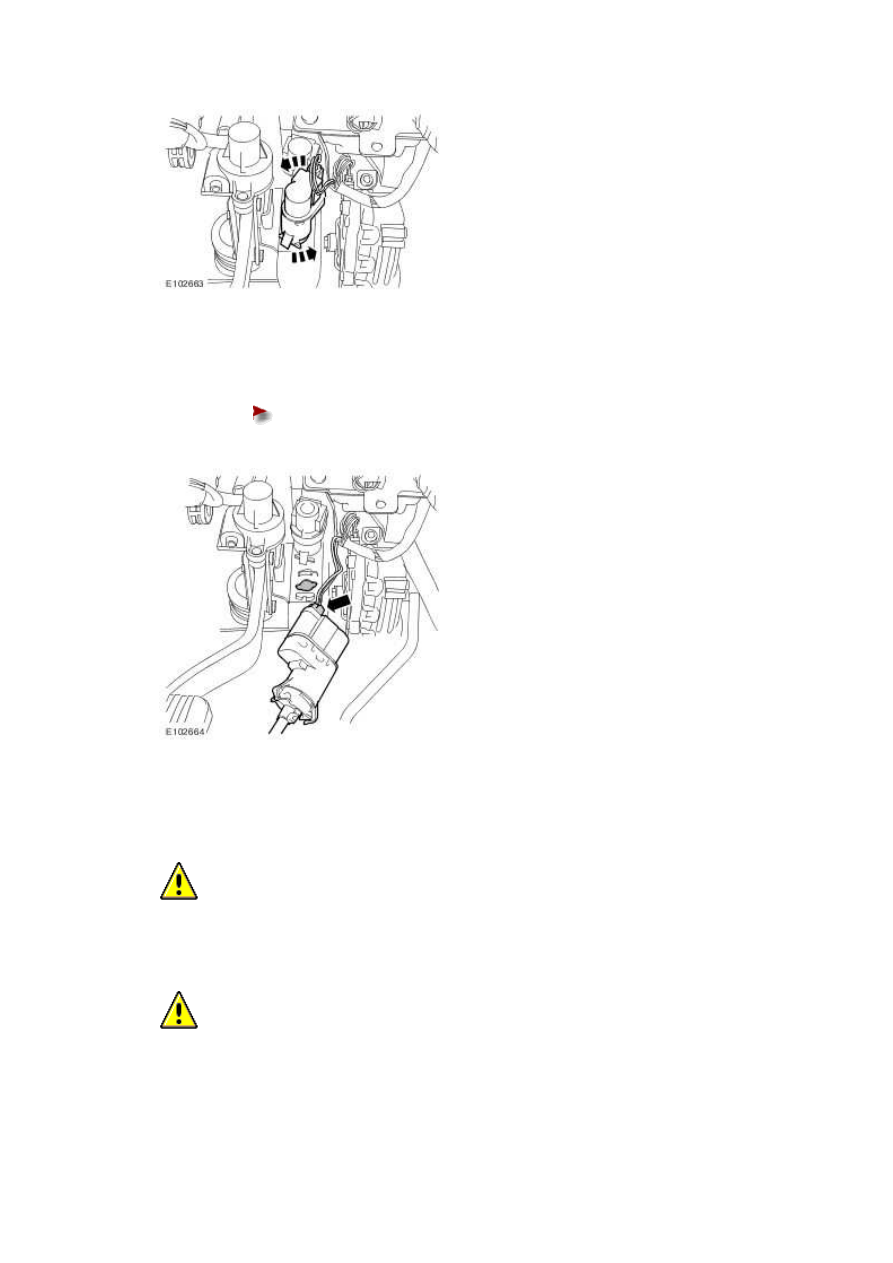

5 . Release the brake pedal position (BPP) switch.





Rotate the BPP switch 45 degrees counter-clockwise.



www.







6 . Remove the BPP switch.





Disconnect the electrical connector.









Installation



1

.



  CAUTION: Make sure that the brake pedal remains in the rest position during this

procedure.





  CAUTION: The bracket is keyed to avoid incorrect orientation. Failure to correctly

align the switch may result in damage to the vehicle.





  CAUTION: Make sure that the pedal box, booster-to-brake pedal assembly and

switch bracket are all installed correctly before installing the switch.





Install the BPP switch.





Locate the BPP switch in the bracket.







Rotate the BPP switch 45 degrees clockwise.









2 . Connect the electrical connector.





3 . Install the driver's side footwell trim panel.





Align the trim panel with the guide.





Install the 3 clips.
