14 . NOTE:





Left-hand shown, right-hand similar.



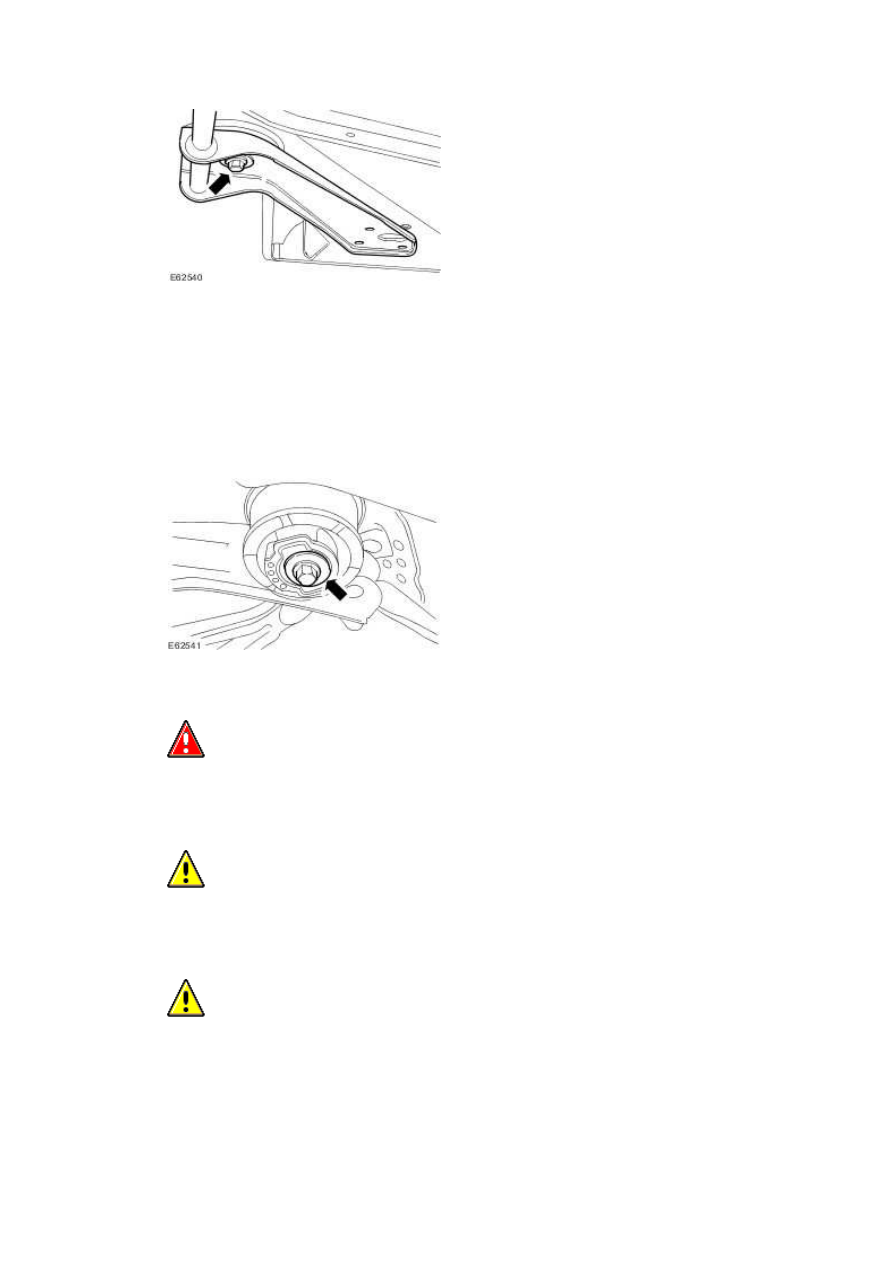

Remove and discard the rear subframe rear retaining bolts.







15

.



  WARNING: Rotate the special tool height adjustment valve slowly. Failure to

follow this instruction may result in personal injury.





  CAUTION: Make sure the rear subframe weight is evenly supported on the special

tool. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Make sure when lowering the rear subframe damage does not occur to

the surrounding components.





Using the special tool, lower the rear subframe to a maximum of 152mm (6 inch)





Vehicles with supercharger



16 . NOTE:





Rear subframe shown removed for clarity.

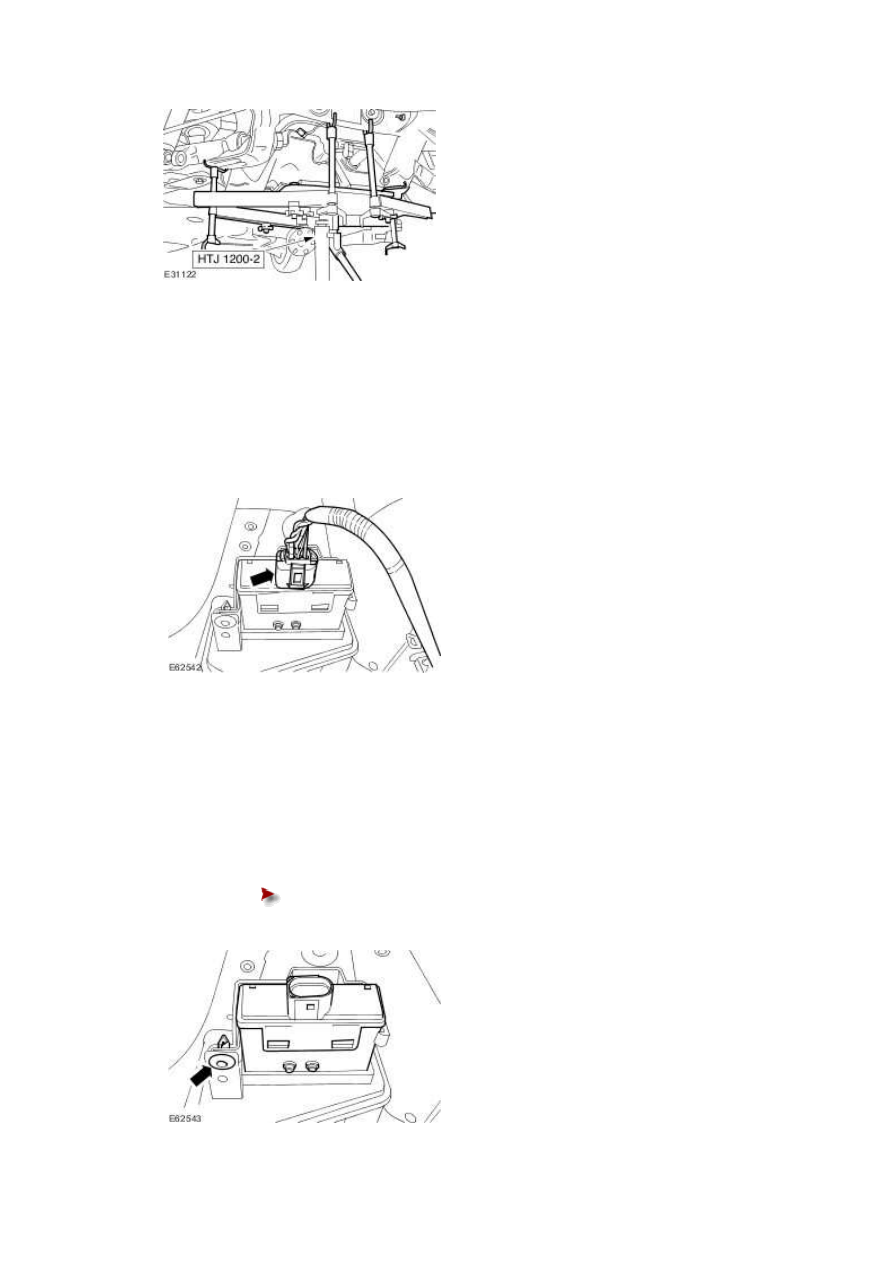

Disconnect the fuel pump driver module electrical connector.







17 . NOTE:





Rear subframe shown removed for clarity.



Remove the fuel pump driver module.





Remove the retaining clip.







www.



All vehicles



18 . NOTE:





Rear subframe shown removed for clarity.

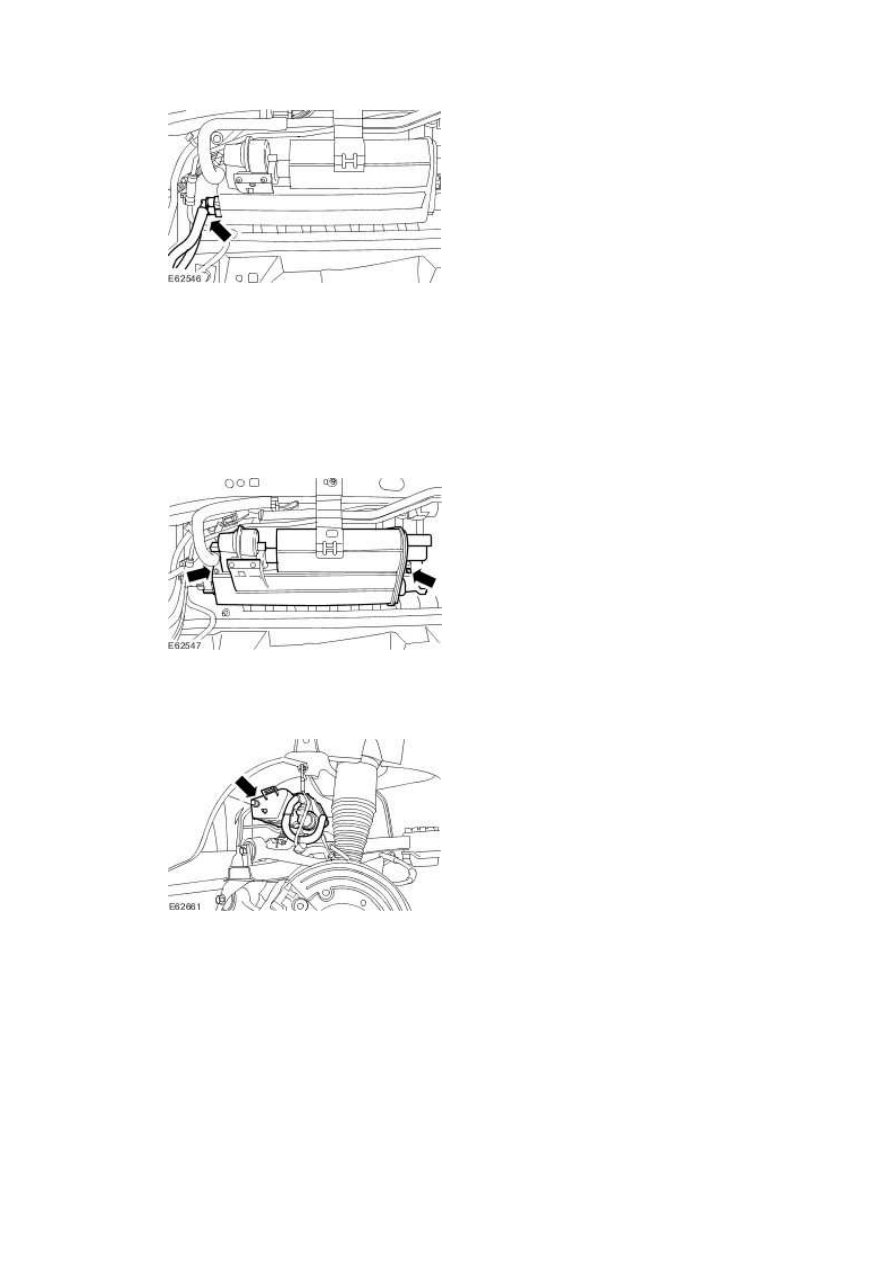

Disconnect the evaporative emission canister vent solenoid vent hose.







19 . NOTE:





Rear subframe shown removed for clarity.

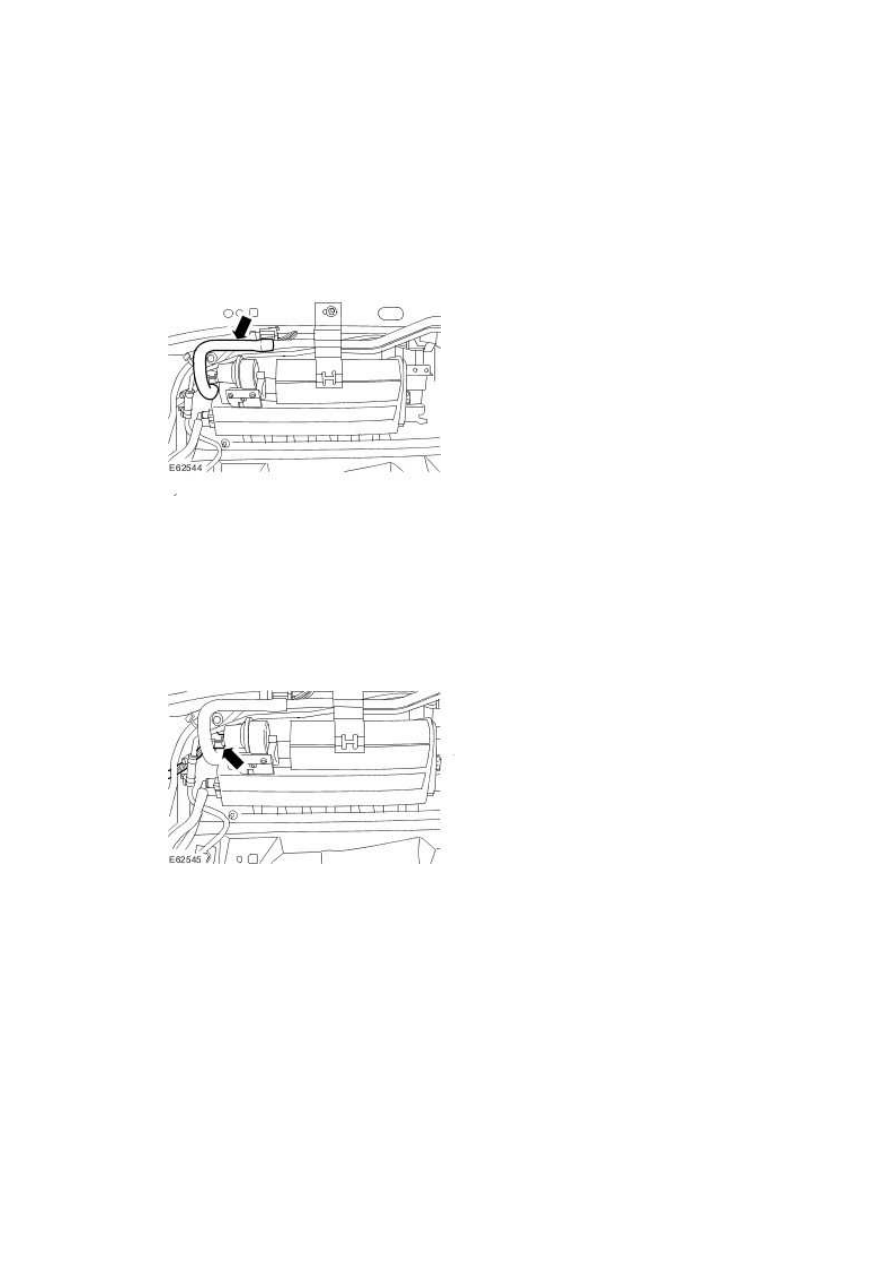

Disconnect the evaporative emission canister vent solenoid electrical connector.







20 . NOTE:





Rear subframe shown removed for clarity.



Disconnect the evaporative emission canister vapor pipes.

For additional information, refer to Quick Release Coupling







21 . NOTE:





Rear subframe shown removed for clarity.



Detach the evaporative emission canister.







22 . Remove the evaporative emission canister.







Installation

All vehicles



1 . Install the evaporative emission canister.
