Exhaust Gas Recirculation (EGR) Valve
RH

Removal



1 . Drain the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding





2

.



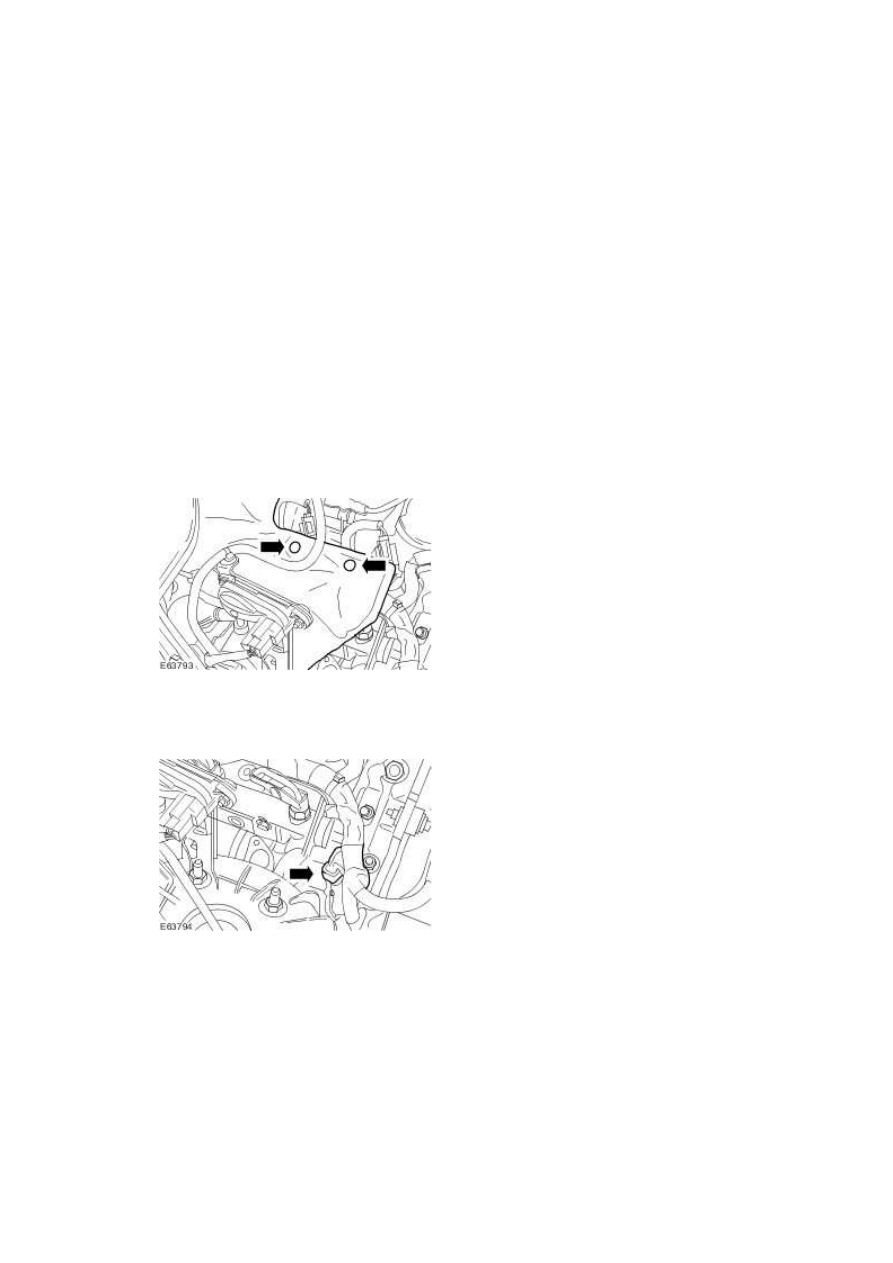

Remove the exhaust gas recirculation (EGR) valve outlet tube.

For additional information, refer to Exhaust Gas Recirculation (EGR) Valve Outlet Tube

(17.45.11)







3 . Remove the injector sound proofing.

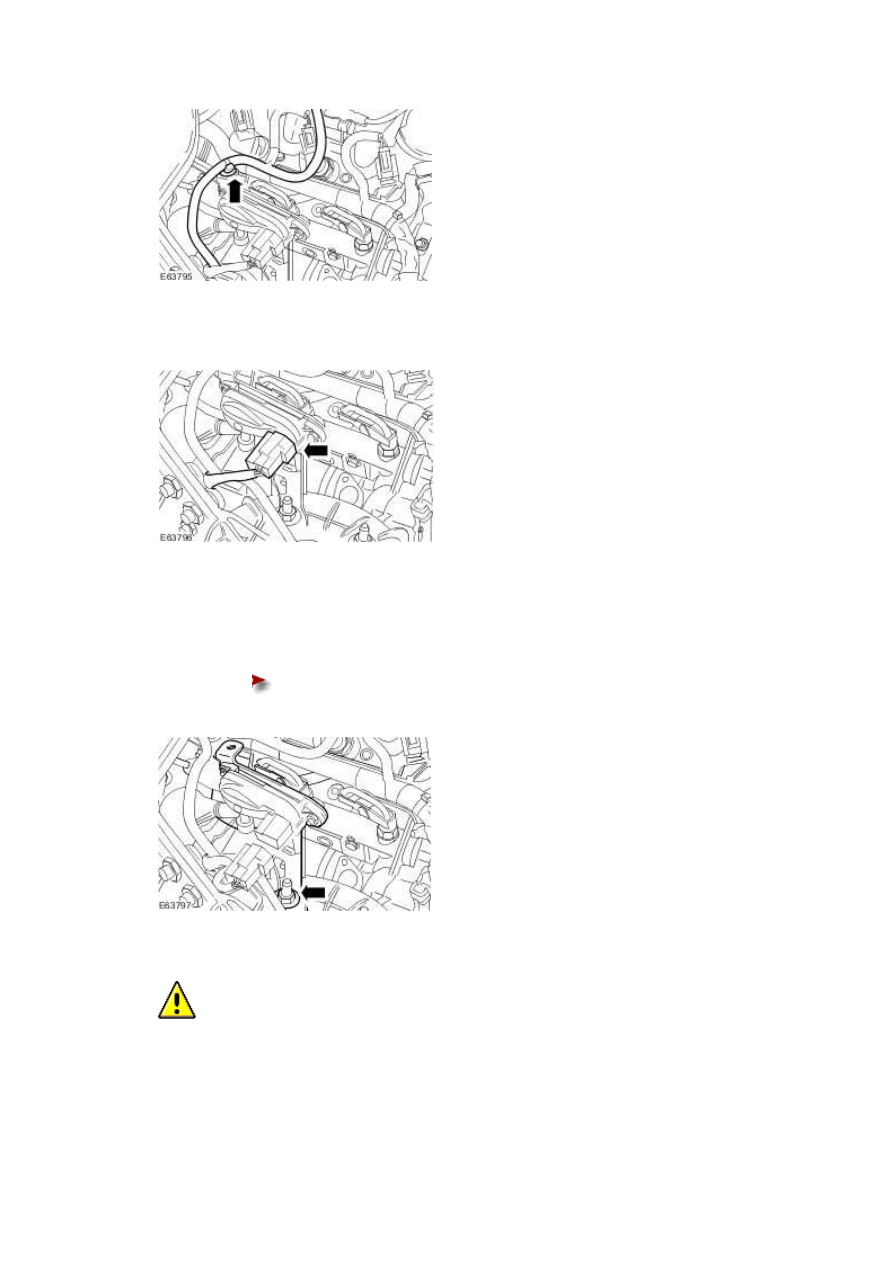

4 . Disconnect the EGR valve electrical connector.







5 . Detach the wiring harness.







6 . Disconnect the diesel particulate filter differential pressure sensor electrical connector.







7

.



Detach the diesel particulate filter differential pressure sensor and glow plug module securing

bracket.





Remove the retaining nut.











8

.



  CAUTION: Make a note of the connection orientation of the high and low pressure

hoses to the sensor ports. Make sure the hoses are located to the correct sensor port when

installed. Failure to follow these instructions may result in damage to the vehicle.

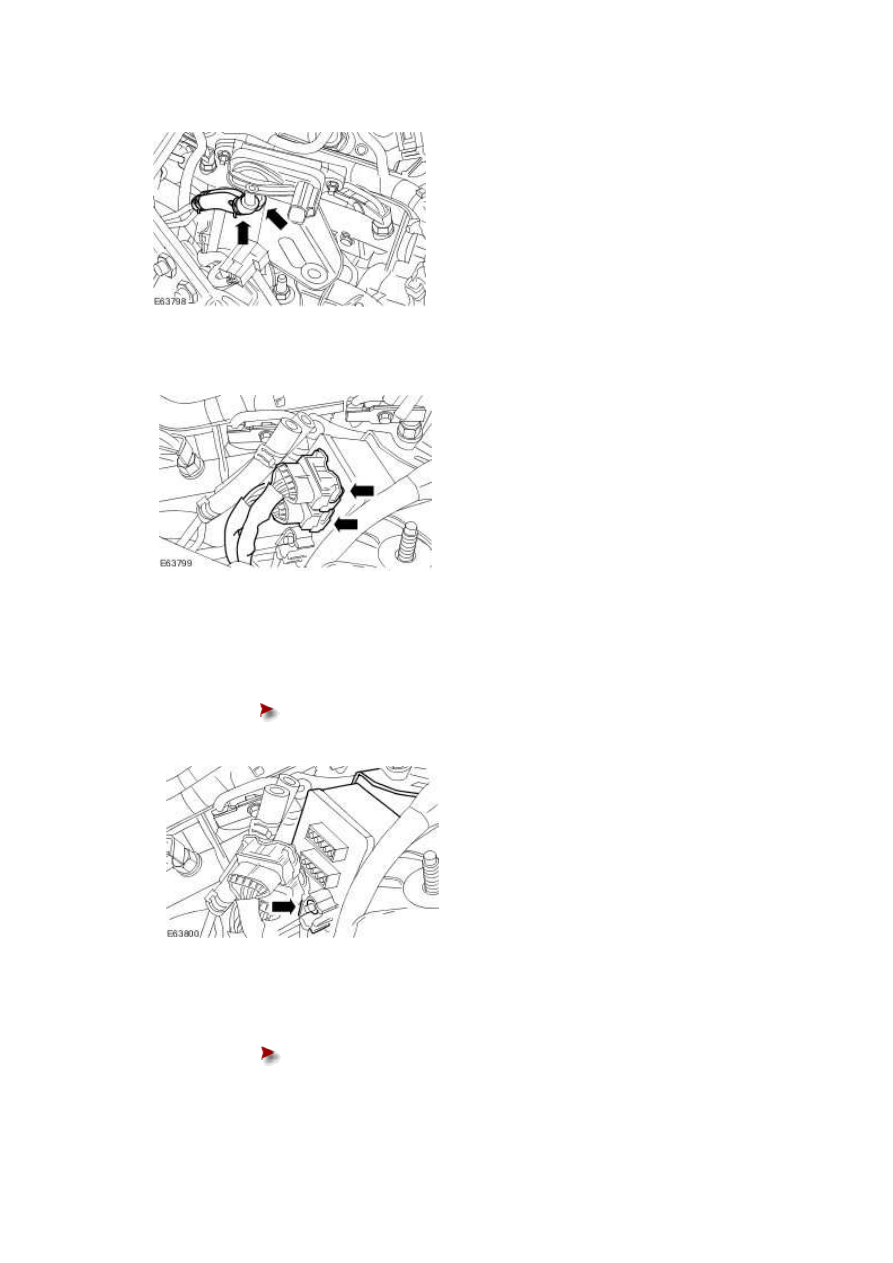

Detach the diesel particulate filter differential pressure sensor high pressure and low pressure

www.

hoses.







9 . Disconnect the glow plug module electrical connectors.







10

.



Remove the diesel particulate filter differential pressure sensor and glow plug module

securing bracket.





Remove the glow plug module positive cable retaining nut.

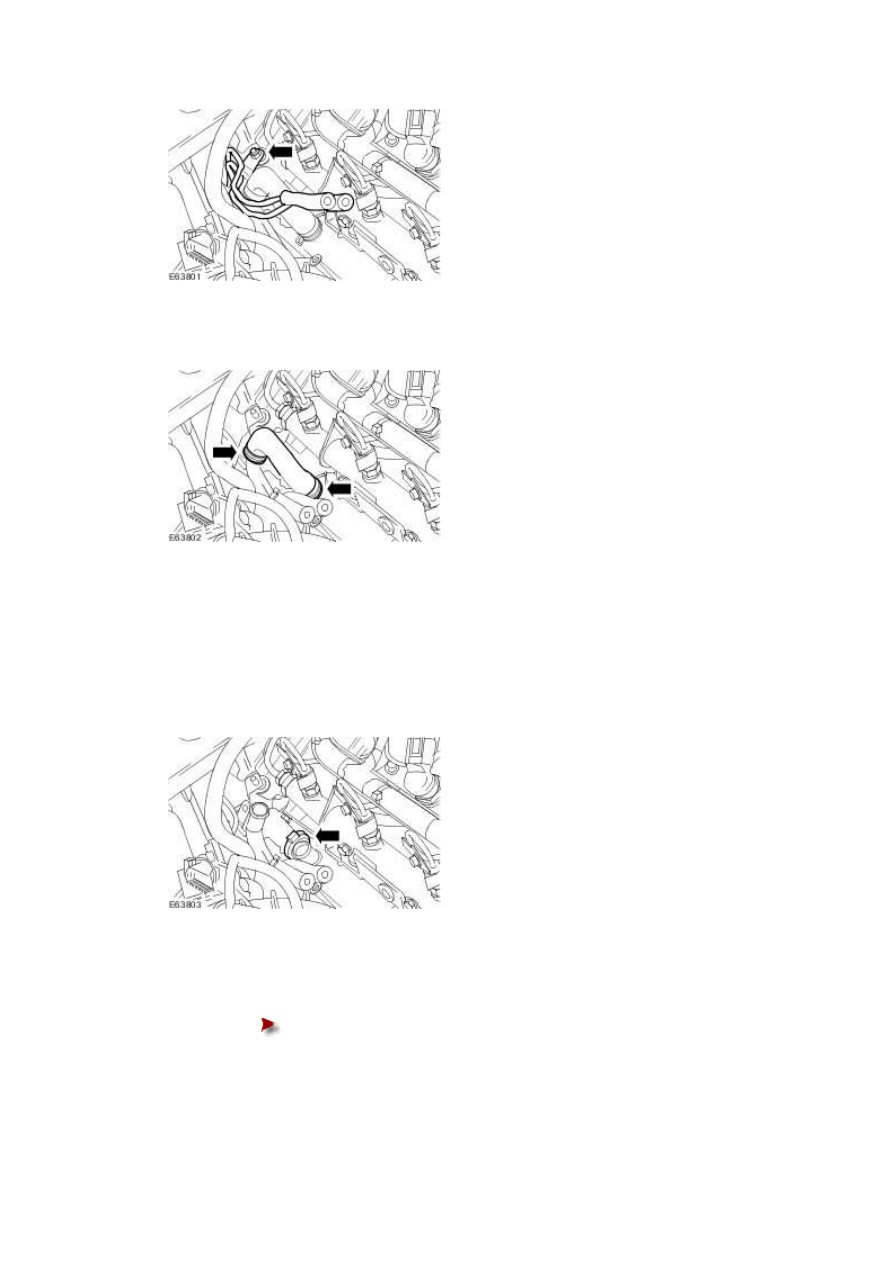

11 . Detach the diesel particulate filter differential pressure sensor high and low pressure pipes.





Remove the retaining nut.











12 . Remove the EGR valve coolant outlet hose.







13 . NOTE:





Discard the EGR valve inlet tube securing clip.



Remove the EGR valve inlet tube securing clip.







14 . Detach the EGR cooler outlet pipe from the timing cover.





Loosen the timing belt cover securing bolt.
