Jaguar XJ (X350). Manual - part 731

Accessory Drive Belt Idler Pulley - 2.7L
Diesel (12.10.43)

Special Service Tools





Accessory belt detensioner.

303-703

Removal



1 . Disconnect the battery.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





3

.



Detach the accessory drive belt.



1)

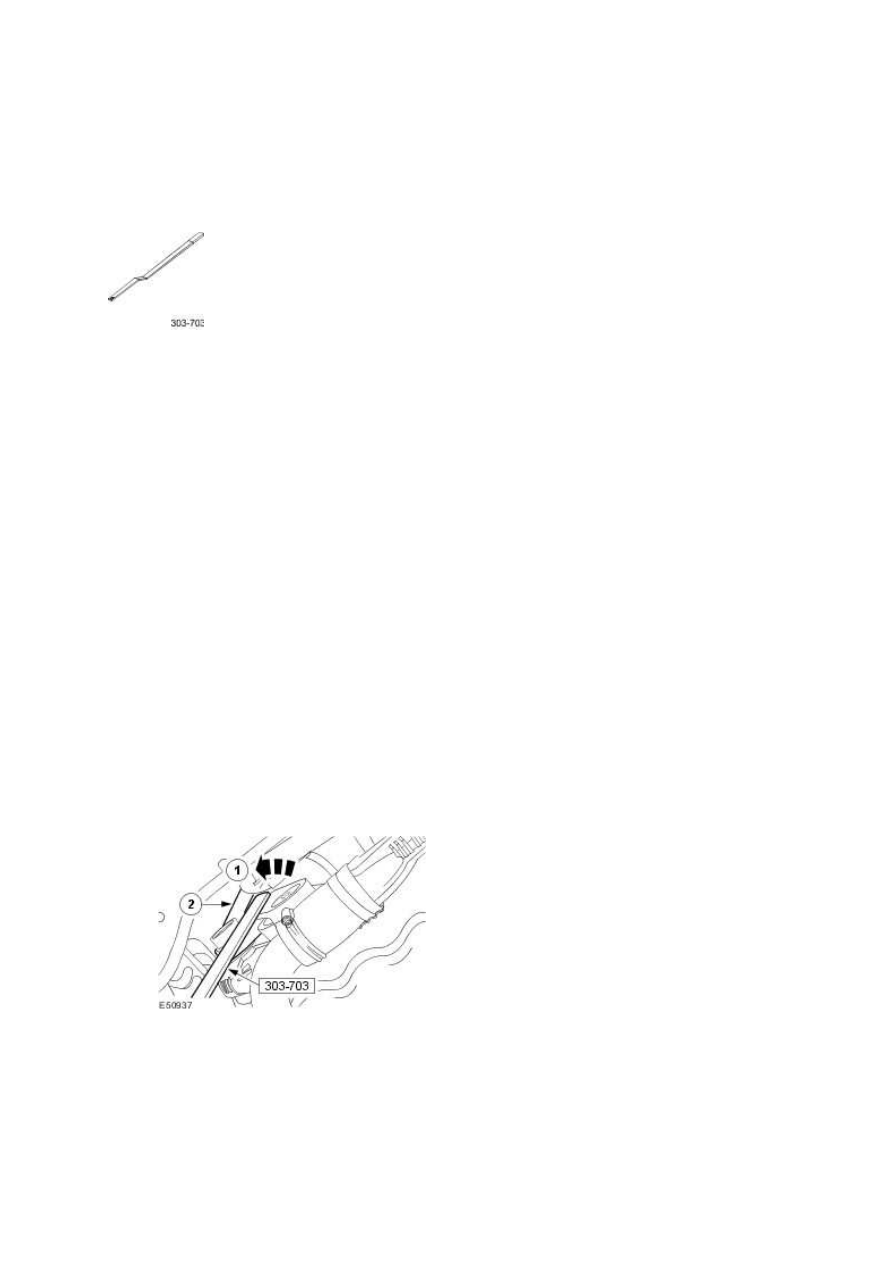

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Detach the accessory drive belt.











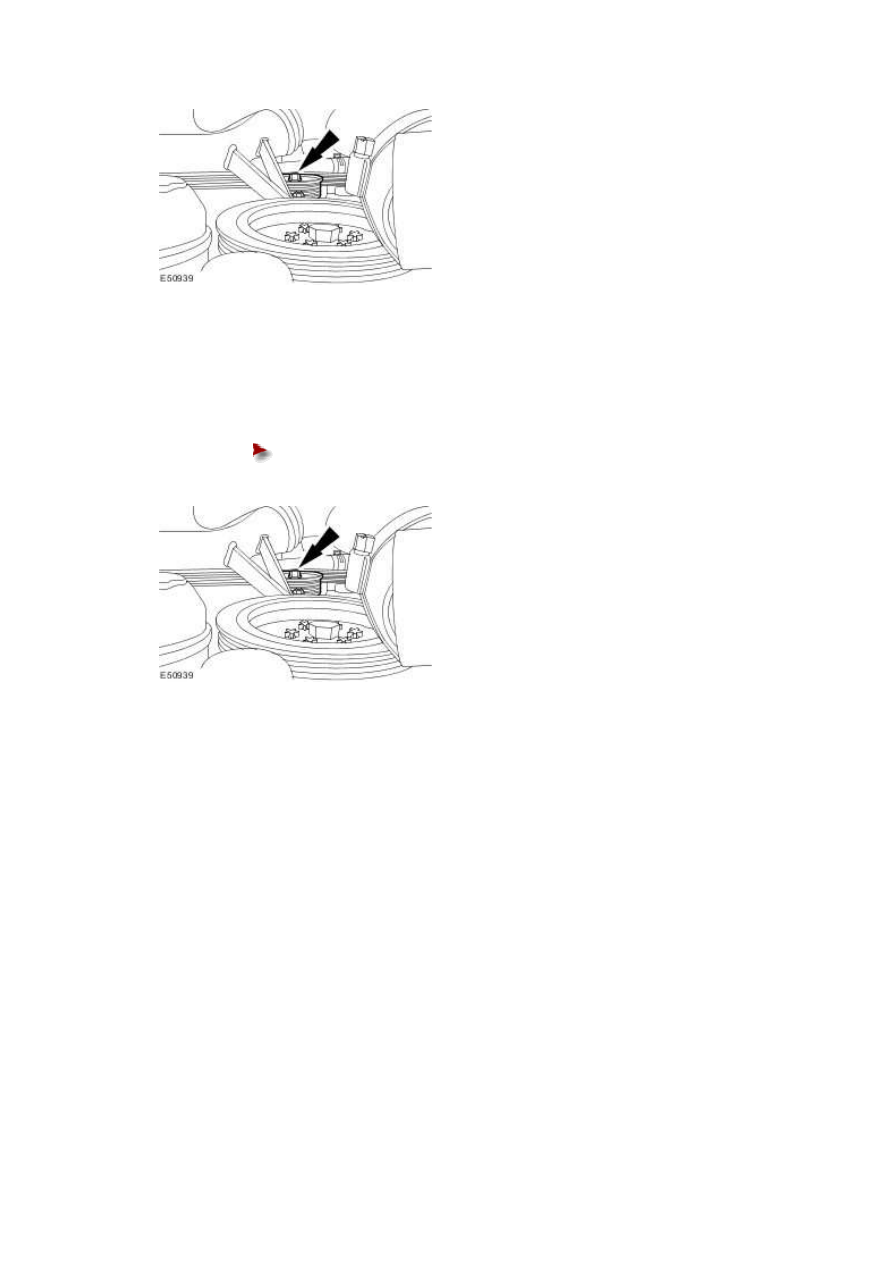

4 . Remove the accessory drive belt idler pulley.







Installation



1 . To install, reverse the removal procedure.





Tighten to 47 Nm.













www.

Accessory Drive Belt Tensioner - 3.0L, VIN
Range: G00442->G45703 (12.10.41)

Removal



1

.



Remove the accessory drive belt.

For additional information, refer to Accessory Drive Belt - 3.0L, VIN Range: G00442->G45703

(12.10.40)







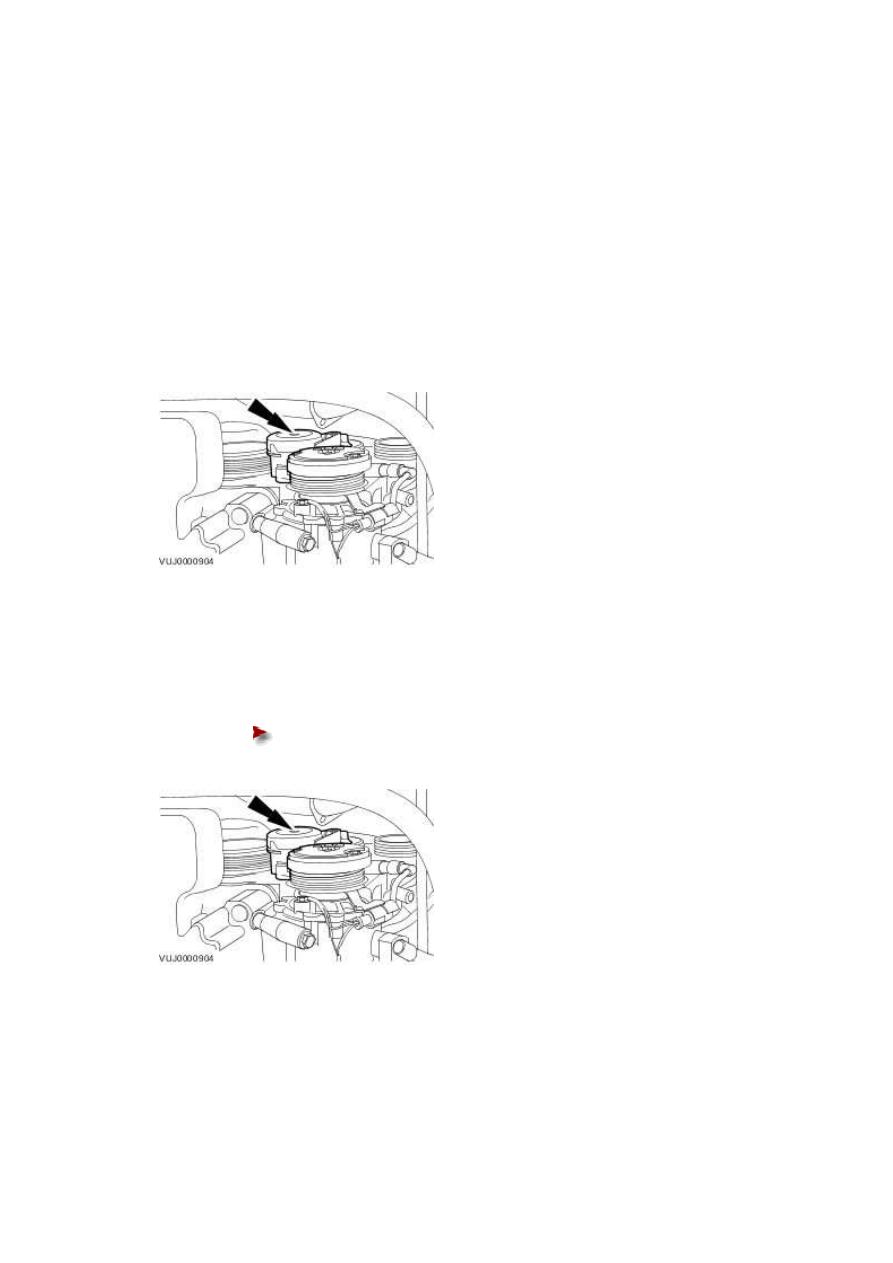

2 . Remove the accessory drive belt tensioner.







Installation



1 . To install, reverse the removal procedure.





Tighten to 45 Nm.













Accessory Drive Belt Tensioner - 3.0L, VIN
Range: G45704->G99999 (12.10.41)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





3

.



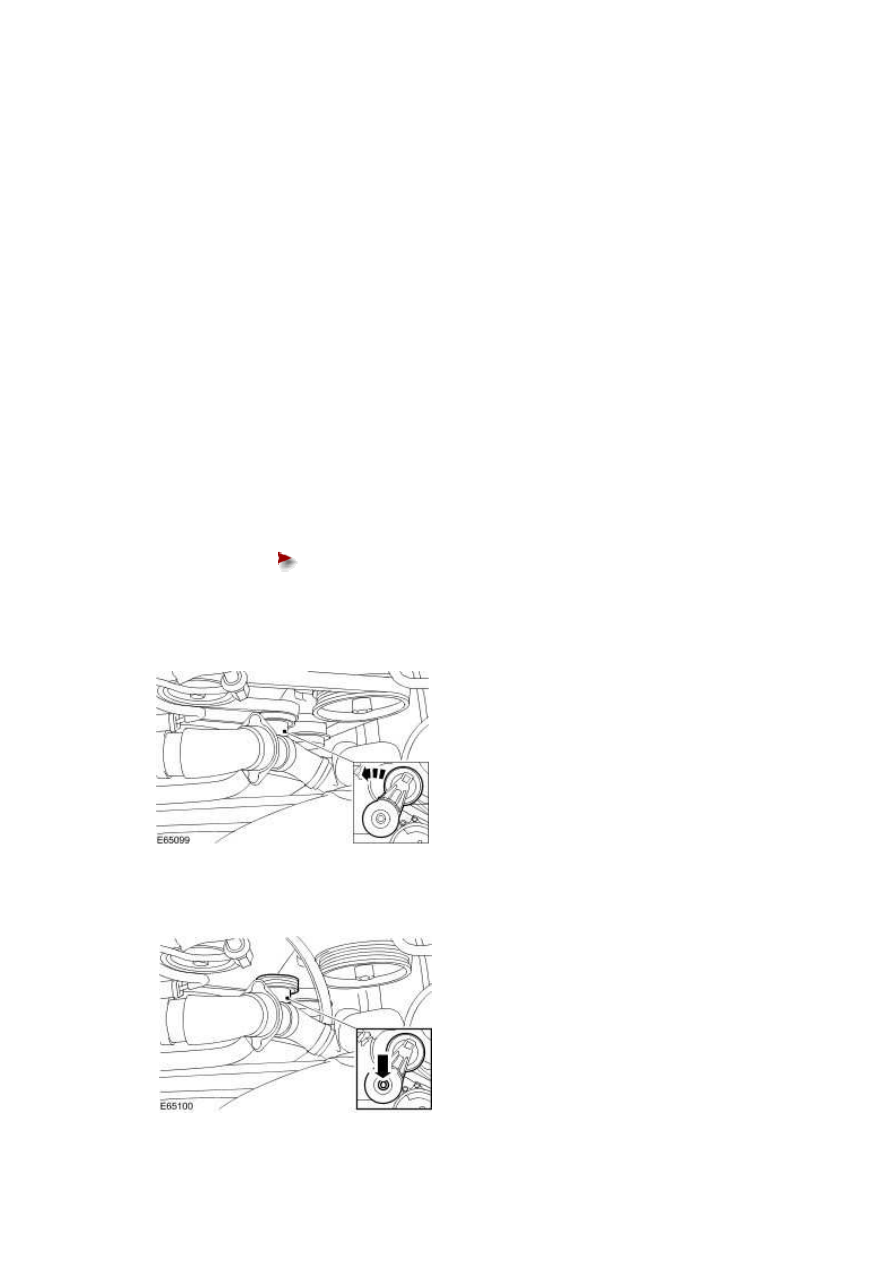

Detach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar or a 1 inch open ended wrench to

rotate the accessory drive belt tensioner.





2) Detach the accessory drive belt.











4 . Remove the accessory drive belt tensioner.
